Schräglichtbeleuchtung für SIPLACE 80 S-20 /F4/S-23/ F5 /HS-50/HF Nachrüstanleitung
Ausgabe 05/15 3.5 BE-Wechseltisch hineinfahren
19
5HS50
Um die Schräglichtbeleuchtung Blau zu aktivieren, müssen Sie folgendes durchführen: 5
► Ziehen Sie den 8-poligen Stecker (1 in Abb. 5 - 1 und 5 - 2) der Standardbeleuchtung ab.
5

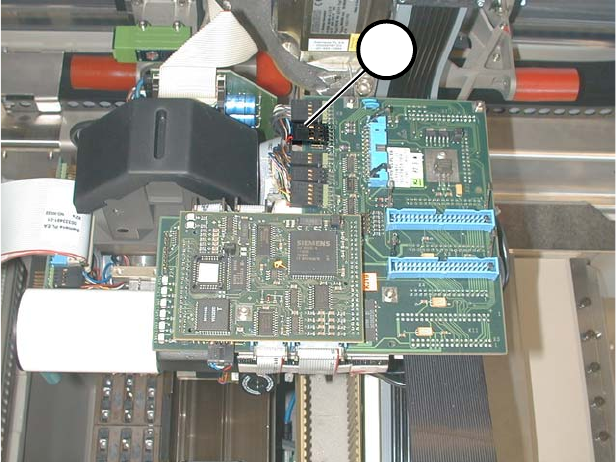

Abb. 5 - 1 HS50: 8-poliger Stecker der Standardbeleuchtung
1
2
1
Nachrüstanleitung Schräglichtbeleuchtung für SIPLACE 80 S-20 /F4/S-23/ F5 /HS-50/HF
3.5 BE-Wechseltisch hineinfahren Ausgabe 05/00
20
► Stecken Sie den 2-poligen Stecker auf die beiden belegten Pins der Standardbeleuchtung (auf
Polung achten! (2+3 in Abb. 5 - 2) ).
► Fixieren Sie den nicht benötigten Stecker mit einem Kabelbinder.
Hinweis: Es sind keine Änderungen in der Software nötig. 5
5

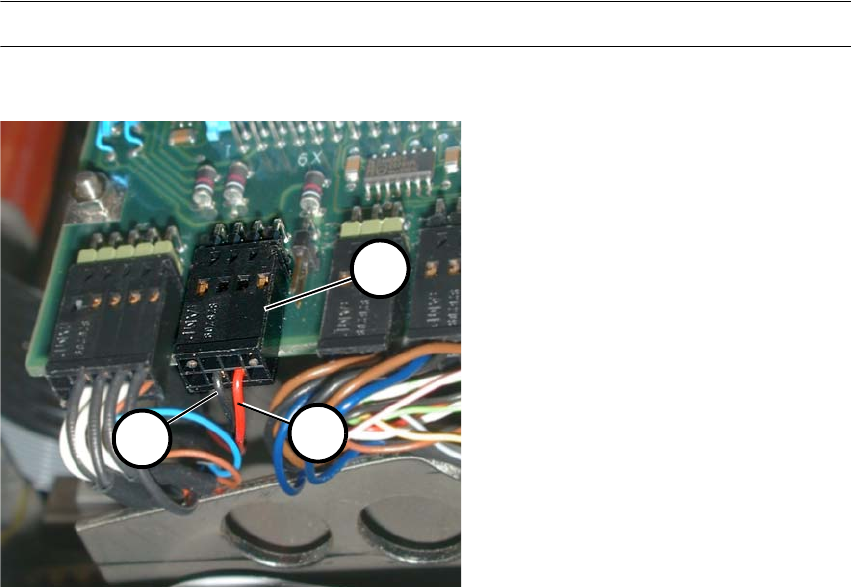

Abb. 5 - 2 HS50: 8-poliger Stecker der Standardbeleuchtung mit Kabeln
(1) 8-poliger Stecker
(2) Rotes Kabel
(3) Schwarzes Kabel
1
2
3
Oblique Lighting for SIPLACE 80 S-20 /F4/S-23/ F5 /HS-50/HF Retrofit Instructions
05/15 Issue
21
6 Safety Instructions
► Comply with all the pertinent safety and accident prevention codes of your country during all
maintenance work and servicing.
► Comply with the safety instructions in this User Manual.
► In addition, comply with the special safety instructions in this chapter.
DANGER 6
► Make certain that NO ONE is tinkering with the component changeover table when you switch
on the power.
► Make certain that the power is switched OFF whenever YOU tinker with the component
changeover table.
6
DANGER of electric shock 6
► Only trained personnel are permitted to open the device.
► Certain components may be conducting dangerous levels of electricity. Therefore improper ac-
tions may result in death or severe injury as well as material damage.
6
DANGER to eyesight 6
► Invisible LED radiation. Do not look directly into the beam, not even with optical instruments.
Damage to or loss of eyesight may result.
► LED Radiation Class 3b and 2 as per EN 60825-1:94.
6
