RX-6_维修调整要领书 - 第104页
维修调整要领书 5- 21 5- 11 AWC 原点传感器的更换 1 ） 请拆下基板护罩。 2 ） 请把传感器的连接器从基板上拆下。 3 ） 请拆下螺丝后卸下传感器。 4 ） 请安装新的传感器。 5 ） 请涂满传感器的标记 67 。 6 ） 请将传感器与传感器 DOG 的间隔调整到 1±0.2mm 。 图 5-1 1-1 AWC 原点传感器 传感器 传感器 DOG
维修调整要领书
5-20
5-10
支承台原点传感器（BU原点传感器）的更换
1） 请拆下基板护罩。
2） 请把传感器的连接器从基板上拆下。
3） 请拆下螺丝后卸下传感器托架。
4） 请拆下螺丝，拆下传感器。
5） 请安装新的传感器。
6） 请涂满传感器的标记 66。
7） 请安装传感器托架，将传感器与传感器 DOG 的间隔调整到 1±0.2mm。
8） 请安装基板护罩。

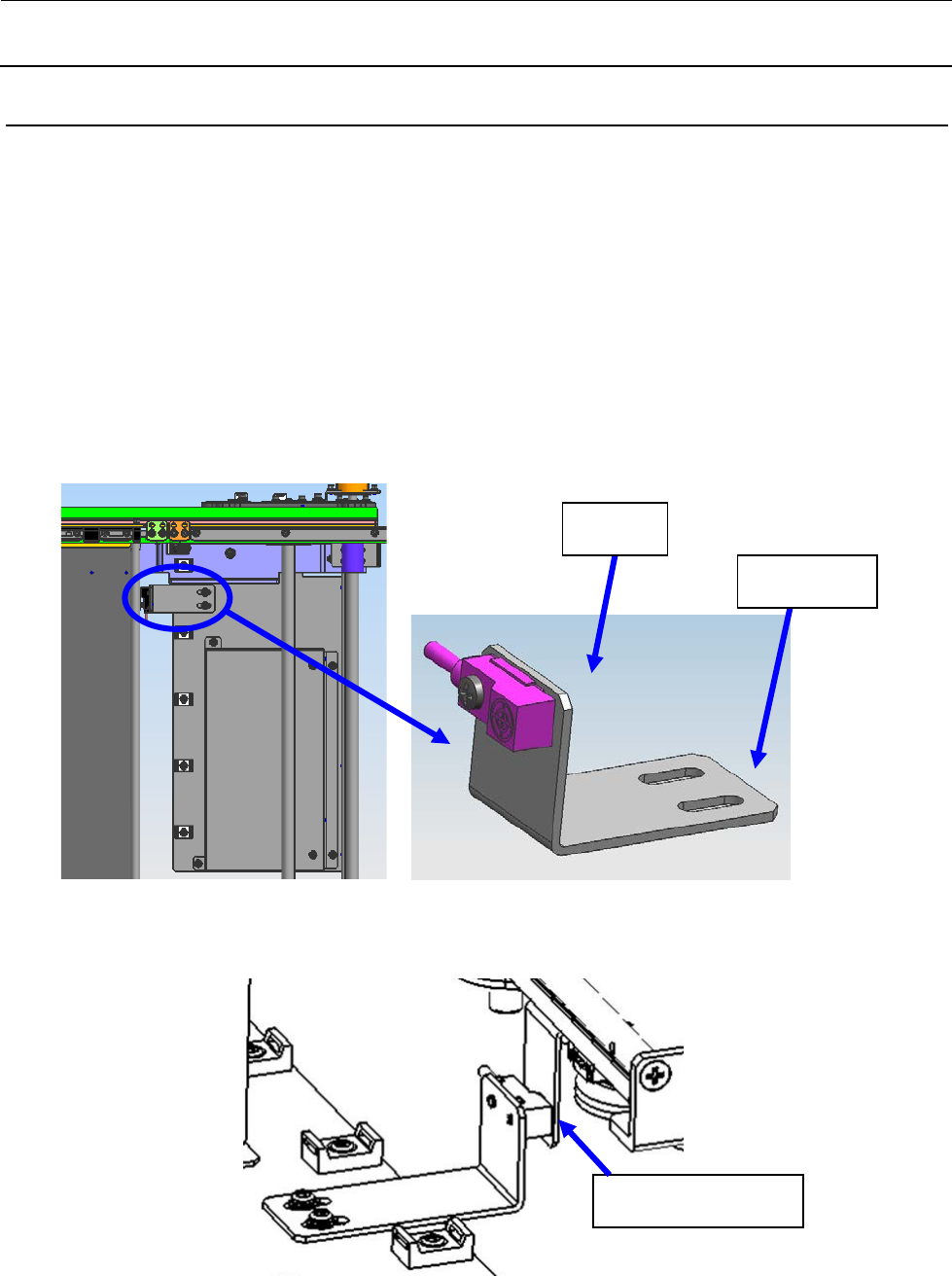

图 5-10-1 支承台原点传感器 图 5-10-2 传感器和传感器托架
图 5-10-3 调整支承台原点传感器间隙
传感器
传感器托架
间隙 1±0.2mm
维修调整要领书
5-21
5-11
AWC原点传感器的更换
1） 请拆下基板护罩。
2） 请把传感器的连接器从基板上拆下。
3） 请拆下螺丝后卸下传感器。
4） 请安装新的传感器。
5） 请涂满传感器的标记 67。
6） 请将传感器与传感器 DOG 的间隔调整到 1±0.2mm。

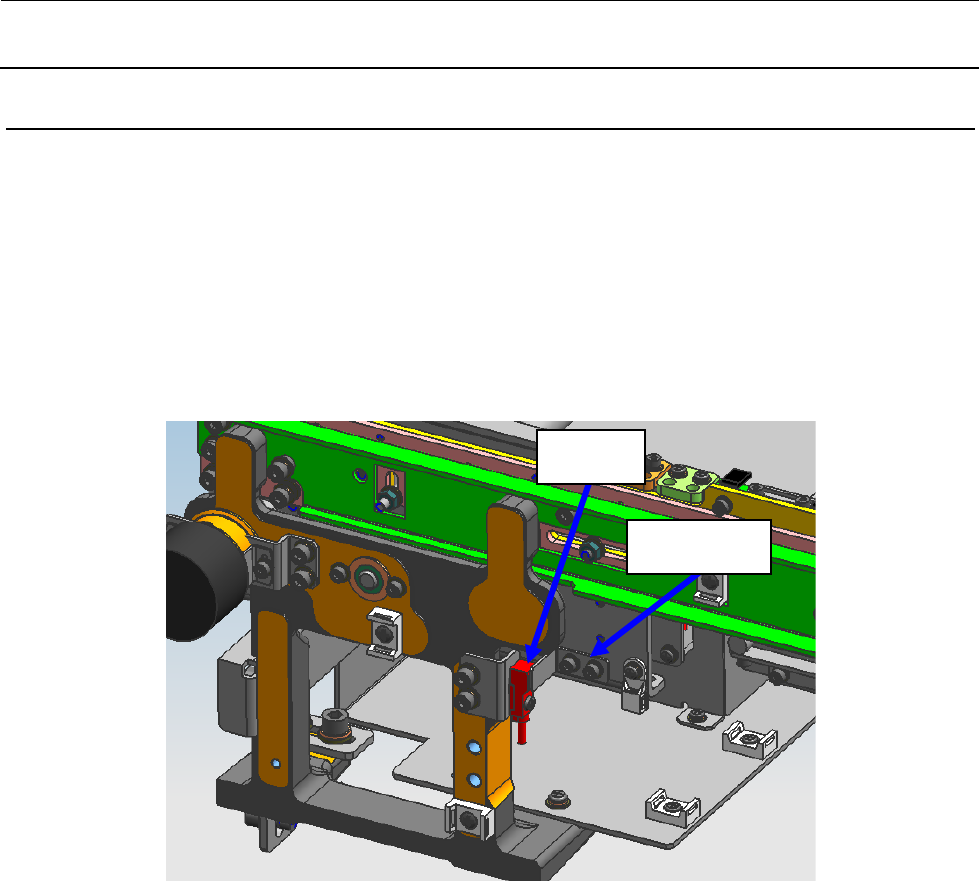

图 5-11-1 AWC 原点传感器
传感器
传感器 DOG
维修调整要领书
5-22
5-12
支撑台电动机的更换（BU台电动机的更换）
1） 请卸下支撑台。
① 把传送宽度调整到最大。
② 请拆下 16 个支承台埋头螺丝，取下空气管子后，卸下支承台。
※ 处理滚珠螺杆时，请注意不要做把轴拔出之类的事。内部的滚珠一出来就不能再使用了。

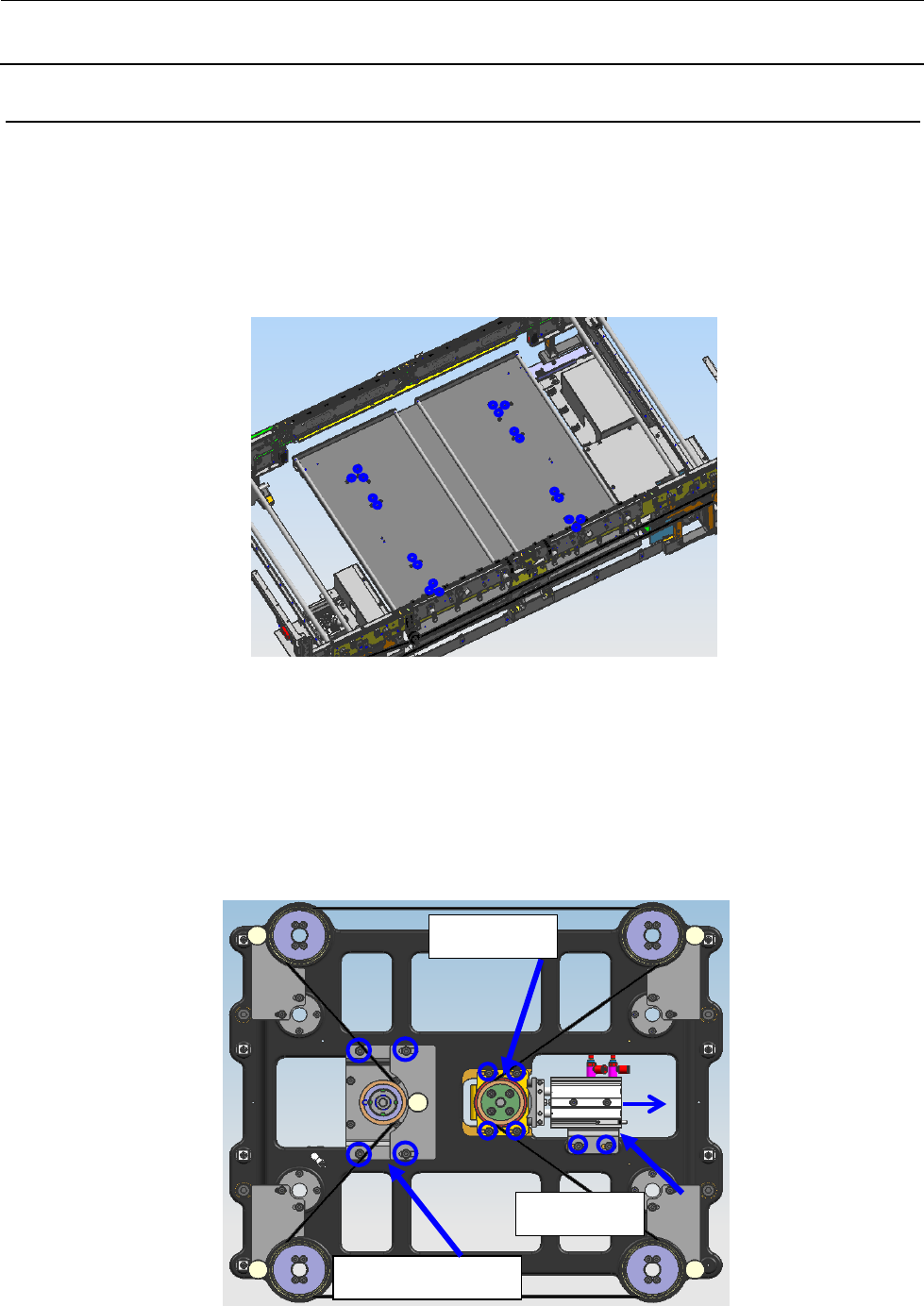

图 5-12-1 卸下支承台
2） 请松开编码器托架止动螺丝，将编码器托架朝箭头方向移动，使駆动支撑台滚珠螺杆用的牙轮皮
带放松张力。如果未完全松弛，请把支承制动器也朝箭头方向移动。
图 5-12-2 调整支承台正时皮带张力
编码器托架
支承制动器
支承台电动机组件
