Head Reconfiguration Kits 1 Montageanleitung H ead Reconfiguration Kits SIPLACE X-Serie Ausgabe 07/2010 31 : Entnehmen Sie den großen Ab wurfbehälter des T winheads. 1 Lesen Sie zum Thema Abfrage Abwur fbehälter auch die…
1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie Head Reconfiguration Kits
Ausgabe 07/2010
30
: Schalten Sie den Bestückautomaten am Hauptschalter aus.
1
Tragen Sie während der gesamten Arbeit am Bestückkopf und an den Servos das EGB-Armband!
1
1
1
Entfernen Sie die Achs- und Servokarten.
Beachten Sie dazu im Anhang die Übersichten Kapitel 1.14.1 bzw. Kapitel 1.14.2. 1
1
1.9.1 Umbau des Pipettenwechslers / Ausbau der Kameras
1
: Bauen Sie die Gurtabfallrutsche aus.
Ausbau des Pipettenwechslers 1
: Öffnen Sie die jeweils vier Schrauben (DIN912 M5x16 - 8.8, Art.Nr. 00845044-) des Pipetten-
wechslers des Twin Heads und bauen Sie ihn aus.
Head Reconfiguration Kits 1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie
Ausgabe 07/2010
31

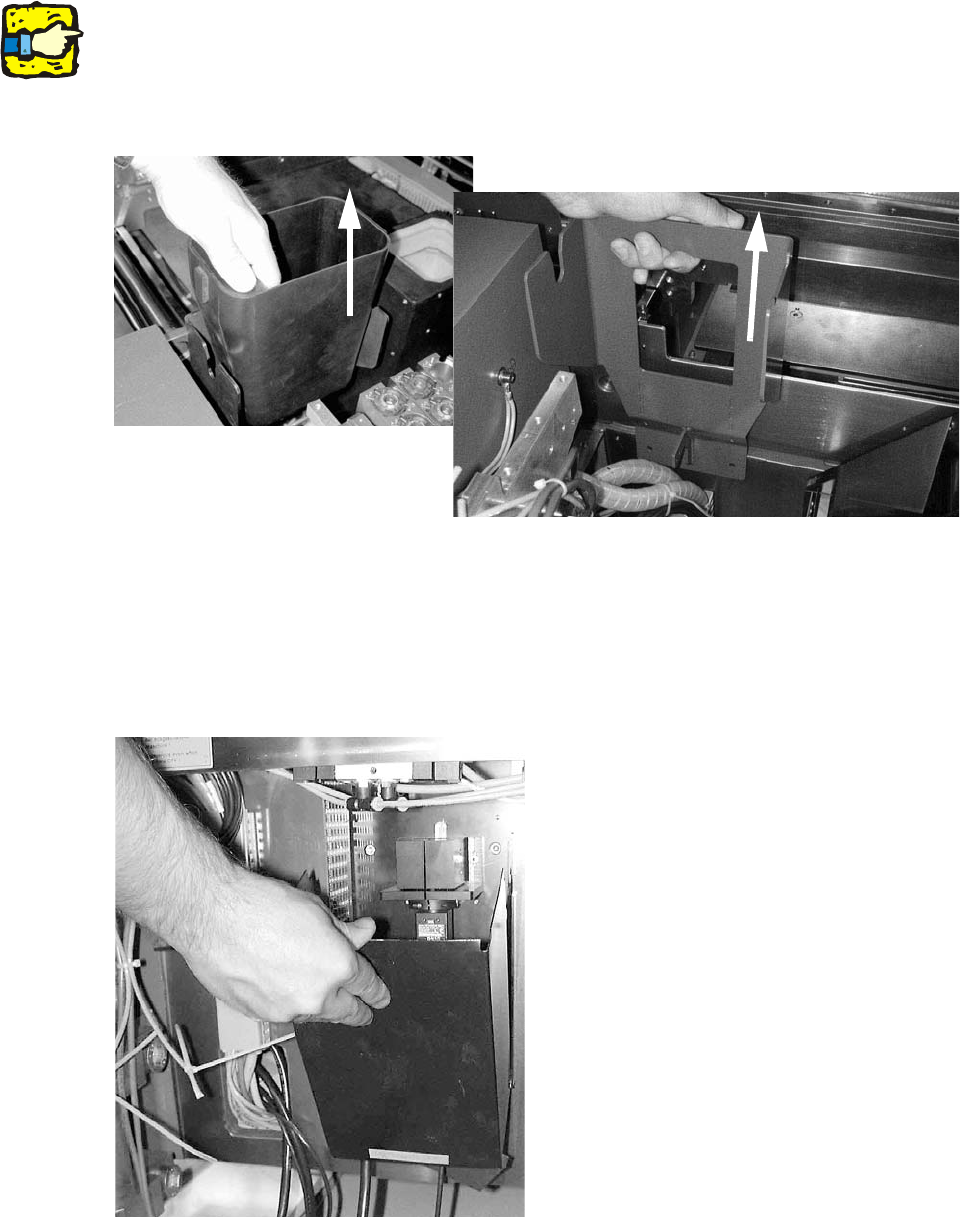

: Entnehmen Sie den großen Abwurfbehälter des Twinheads.
1
Lesen Sie zum Thema Abfrage Abwurfbehälter auch die
Montageanleitung Abfrage Abwurfbehälter SIPLACE HF-Serie / X-Serie (Art.Nr. 00194550-). 1
: Lösen Sie die zwei Schrauben (DIN912 M6x14 - 8.8, Art.Nr. 00095046-01 ) der Halterung des
Abwurfbehälters Twin Head und nehmen Sie sie heraus.
1
Ausbau der IC-Kamera 1
: Nehmen Sie die Beleuchtungseinheit der IC-Kamera ab.
: Nehmen Sie die Abdeckung der IC-Kamera von der Grundplatte ab, indem Sie sie herausklap-
pen und dann nach oben abziehen.
1
1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie Head Reconfiguration Kits
Ausgabe 07/2010
32
: Ziehen Sie die Kabel der IC-Kamera aus den Anschlüssen an der Grundplatte.
: Schieben Sie die Anschlusskabel in das Maschinengestell. Dort sind sie sicher verwahrt.
1
: Ersetzen Sie die beiden oberen Schrauben DIN912 M6x35 - 8.8 (Art.Nr. 00845062-) durch
Gewindestifte DIN913 M6x50 - ST und fixieren sie dadurch die "Zwischenplatte für Marke"
(Art.Nr. 03022077-)
1
Die Markenplatte ist sehr schwer! 1
1
: Lösen Sie die unteren zwei Schrauben (DIN913 M6x50 - ST, Art.Nr. 03005958-) der Grund-
platte der IC-Kamera und nehmen Sie sie ab.

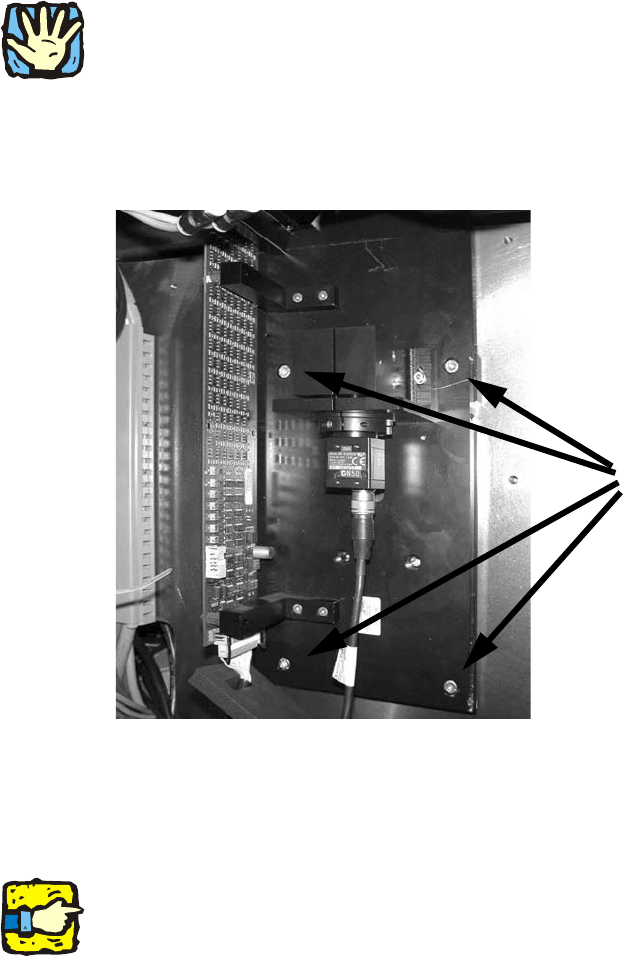

: Lösen Sie die vier Schrauben (M6) der Grundplatte der IC-Kamera und nehmen Sie sie ab.
1
Ausbau der FC-Kamera (falls vorhanden) 1
: Lesen Sie zur Demontage der FlipChip-Kamera die
Montageanleitung FC-Kamera digital 16x16 (SST 25) (Art.Nr. 00194554-).
1
Die Markenplatte der FC-Kamera wird anders gelöst als die der IC-Kamera!
Bei gleicher Demontage kann sie hinunterfallen! 1
Sofern es sich hier um keinen 2 Portal Bestückbereich handelt und sich am anderen Portal kein
Twin Head befindet, kann der entsprechende Vision Controller im Sub- / Main-Distributor entfernt
werden. 1
4 Schrauben
