Head Reconfiguration Kits 1 Montageanleitung H ead Reconfiguration Kits SIPLACE X-Serie Ausgabe 07/2010 107 1.13.6 Anschlüsse am Druckluf tverteiler Es gibt zur Zeit zwei unterschiedliche P neuma tikverteiler , die abhän…
1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie Head Reconfiguration Kits
Ausgabe 07/2010
106
1
: Sollte es zu CAN Bus - Problemen kommen, messen Sie den Widerstand zwischen Pin 7 (CAN
High) und Pin 2 (CAN Low). Dieser sollte 60 Ohm betragen.
1
1
Jumper Portal 1 Portal 2 Portal 3 Portal 4
1
0 1 0 1 Portal ID0
2
0 0 1 1 Portal ID1
3
1 1 1 1 120 Ohm CAN Abschlußwiderstand
4
0 0 0 0 Boot
5
0 0 0 0 Reset
6
0 0 0 0 CAN ID0
7
0 0 0 0 CAN ID1
8
0 0 0 0 Schreibschutz aufgehoben
Position der
Jumper
Head Reconfiguration Kits 1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie
Ausgabe 07/2010
107

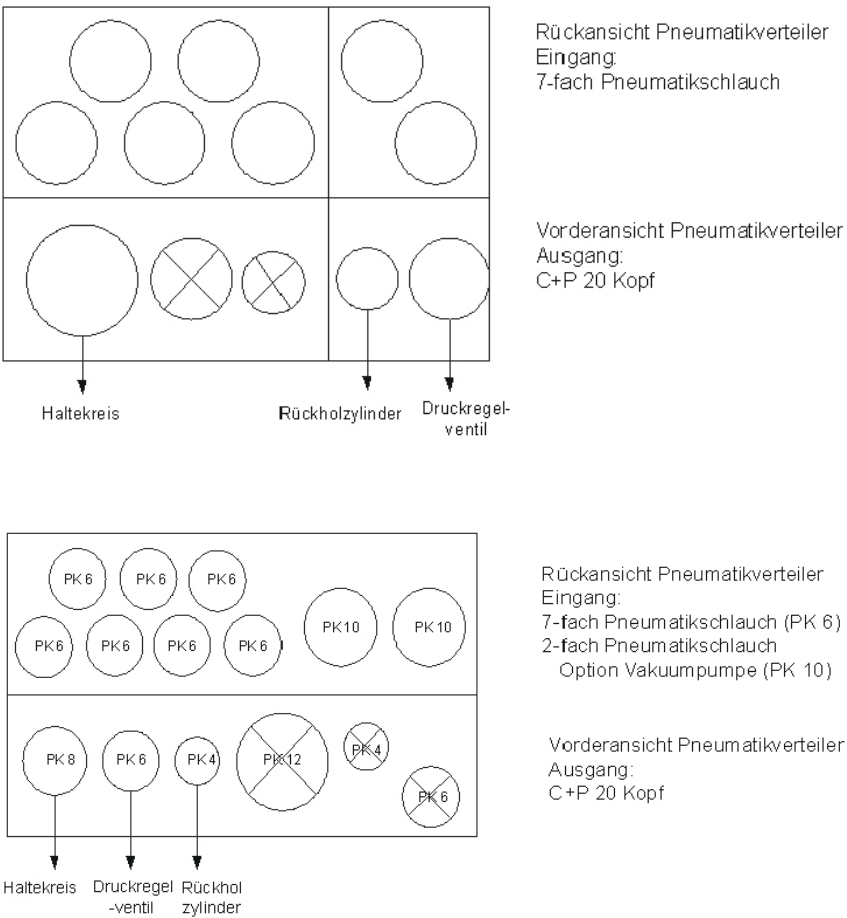

1.13.6 Anschlüsse am Druckluftverteiler
Es gibt zur Zeit zwei unterschiedliche Pneumatikverteiler, die abhängig vom eingebauten Kabel-
schlepp verwendet werden:
– Für das alte Kabelschlepp auf den Portalen CFK 02 und 04 werden die alten Pneumatikver-
teiler eingesetzt und
– für das "Portal CFK 06, neuer Kabelschlepp" werden die neuen Pneumatikverteiler eingesetzt.
Diese sind für die Option Vakuumpumpe am C&P 20 Kopf vorbereitet.
1
Portale CFK 02 und CFK 04
Portal CFK 06
1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie Head Reconfiguration Kits
Ausgabe 07/2010
108
1

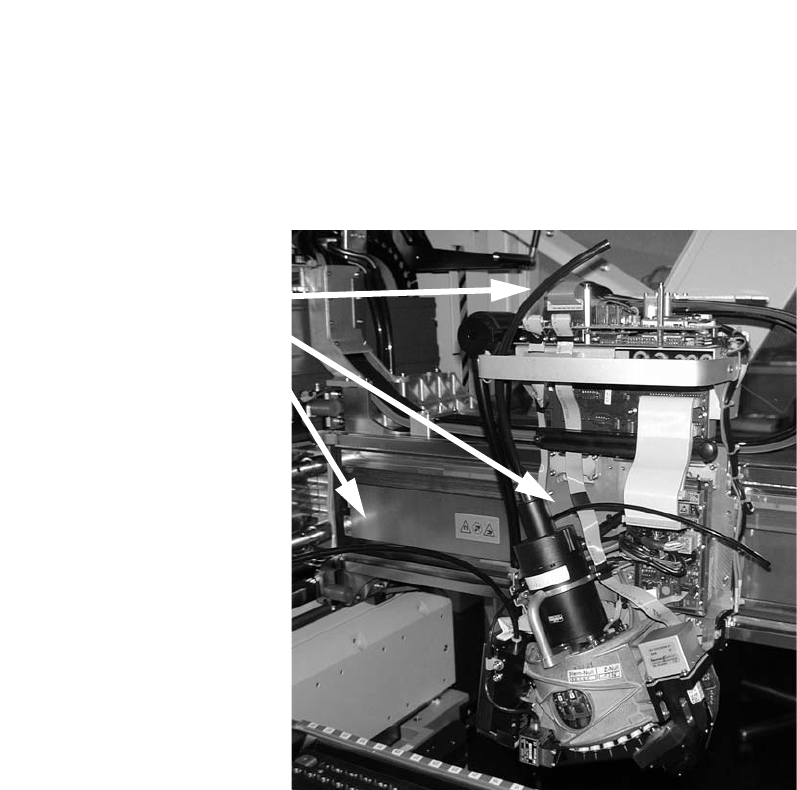

: Stecken Sie alle Druckluftschläuche an.
1
1
Stopfen QSC-6H Art.Nr. 00337891-
Stopfen QSC-4H Art.Nr. 00330249-
Stopfen QSC-8H Art.Nr. 03010908-
Stopfen QSC-10H Art.Nr. 00324874-
Stopfen QSC-12H Art.Nr. 03015210-
Druckluftschläuche
anstecken
