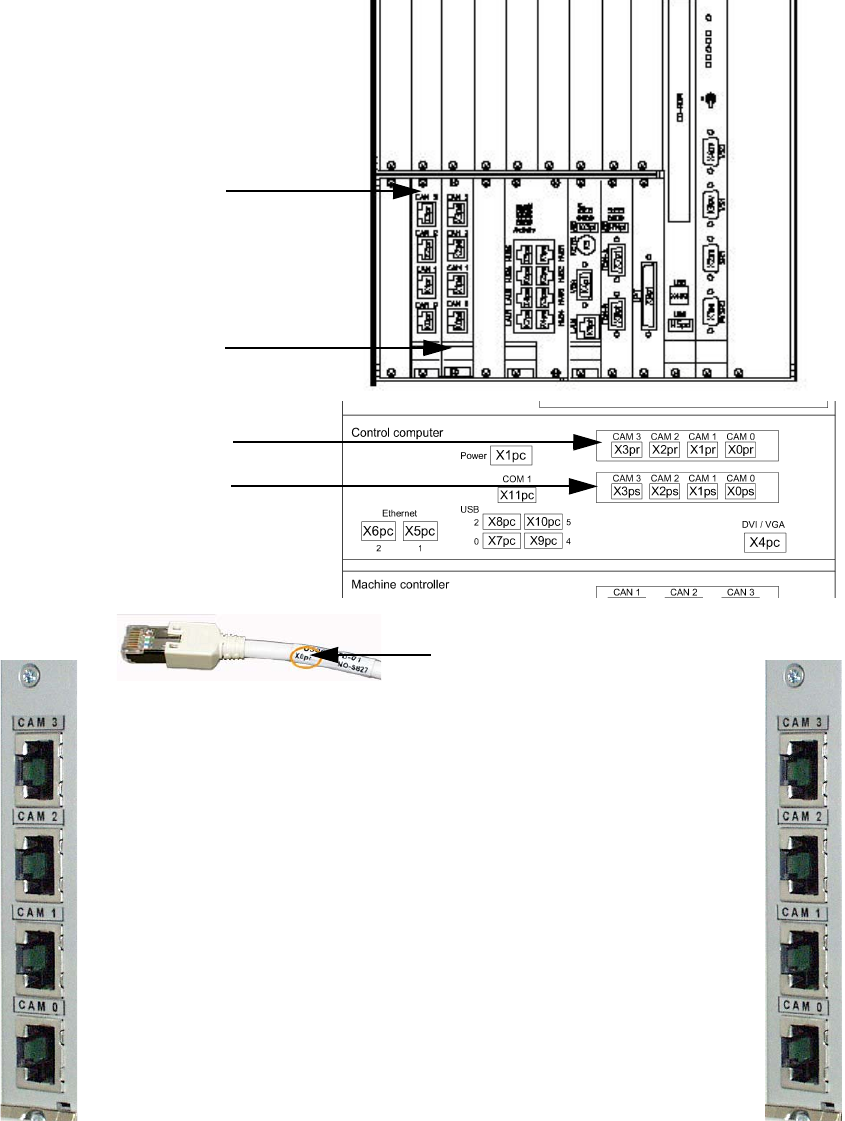

1.13.8 Anschlüsse Hotlink-Karte (Computer unit)
Hotlink- Karte für
Kameras im BB 1
Hotlink- Karte für
Kameras im BB 2
IC / FC Kamera im BB 1
X3pr
LP/BE Kameras im BB 1
Portal 1, X0pr
LP/BE Kameras im BB 1
Portal 4, X1pr
IC Kamera im BB 1
X2pr
IC / FC Kamera im BB 2
X3ps
IC Kamera im BB 2
X2ps
LP/BE Kameras im BB 2
Portal 3, X1ps
LP/BE Kameras im BB 2
Portal 2, X0ps
Beschriftung Hotlink-Kabel
Hotlink-Karte für
Kameras im BB 1
Hotlink-Karte für
Kameras im BB 2
1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie Head Reconfiguration Kits
Ausgabe 07/2010
112
1
1
1
Die Hotlink-Kabel der IC- und FC-Kameras – für den Bestückbereich, in dem sich ein C&P 20 Kopf
befindet – müssen abgesteckt werden!
Hotlink-Kabel, die nicht benutzt werden, dürfen nicht angesteckt werden!!!
Hotlink-Kabel nicht verwechseln mit Twisted-Pair-Kabeln!!! 1
1.13.9 Tausch der Servokarten
: Öffnen Sie die Tür des Servoeinschubs mit dem Maschinenschlüssel.
: Stecken Sie die Servokarten entsprechend Ihrer Maschinekonfiguration. Siehe Anhang Axis
Unit A363 bzw A364.
Head Reconfiguration Kits 1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie
Ausgabe 07/2010
113
1.13.10 Firmware-Download

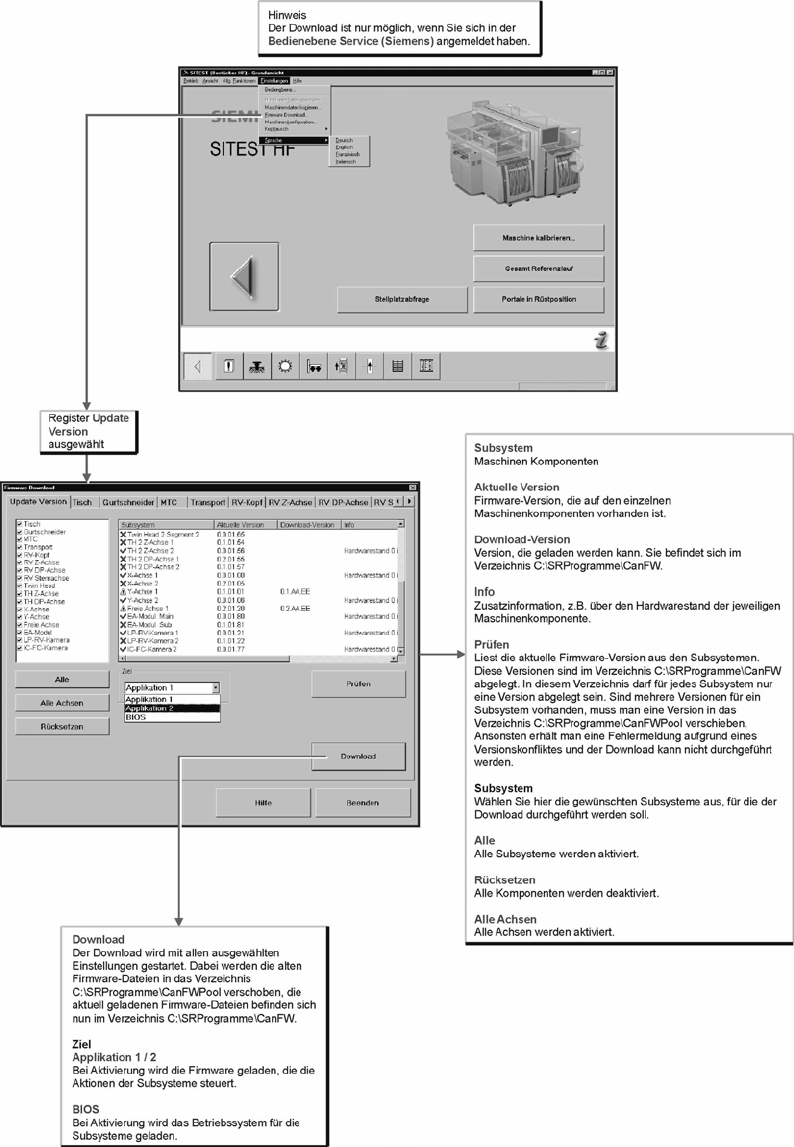

: Laden Sie die Firmware für den C&P-Kopf.
