1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie Head Reconfiguration Kits Ausgabe 07/2010 28 : Lösen Sie die Schrauben de r Leiste unter der Kopfadapter -Platine und die Schrauben der Kopfadap terplatine und…
Head Reconfiguration Kits 1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie
Ausgabe 07/2010
27

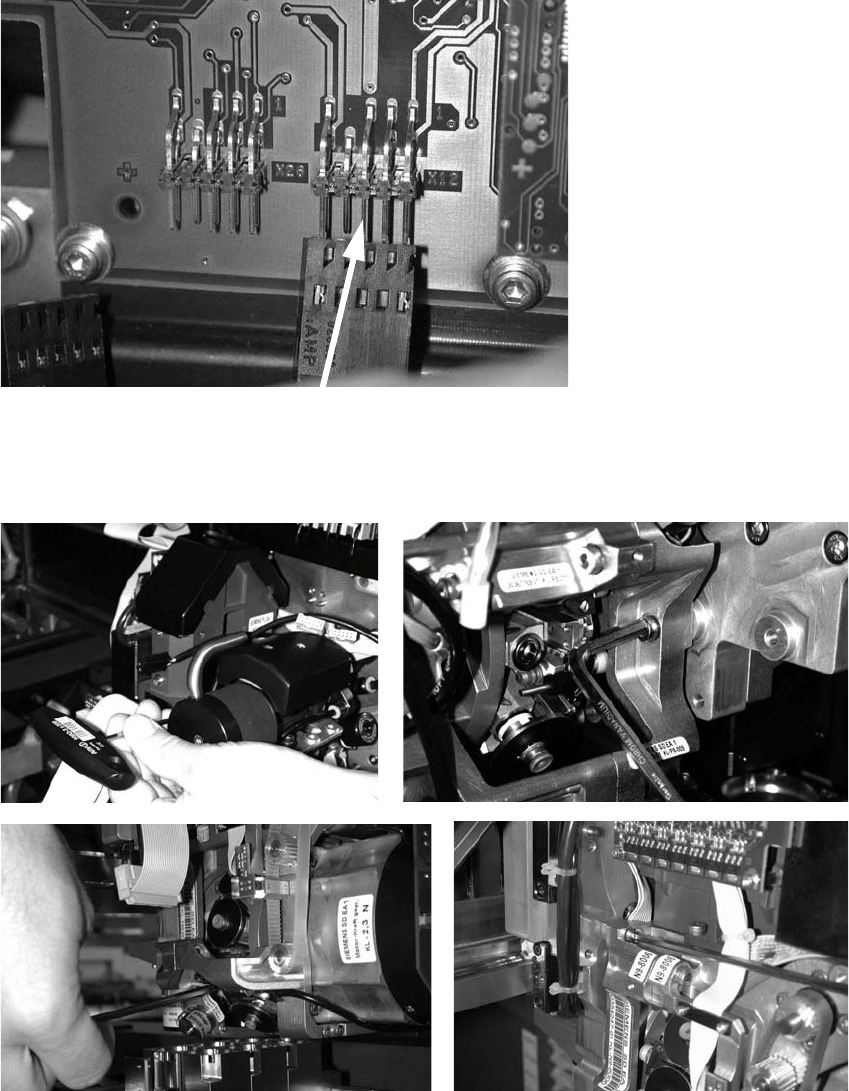

: Nehmen Sie den Stecker für die DP-Achse (siehe Foto unten) ab.
1
: Lösen Sie die vier Schrauben, mit denen der Bestückkopf befestigt ist.
Um die Schrauben zwei und drei besser zu erreichen, sollten Sie eine Pinole entnehmen.
1
1
1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie Head Reconfiguration Kits
Ausgabe 07/2010
28

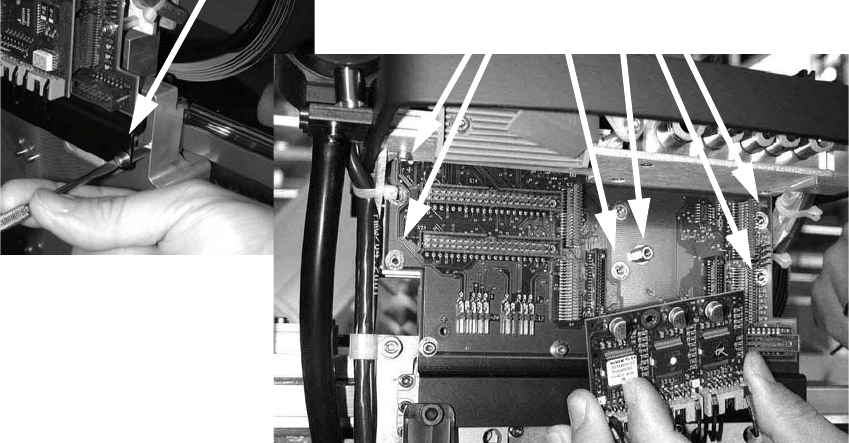

: Lösen Sie die Schrauben der Leiste unter der Kopfadapter-Platine und die Schrauben der
Kopfadapterplatine und nehmen Sie die große (Kopf-Interface) und die kleine Platine (Schritt-
motorkarte) ab.
Head Reconfiguration Kits 1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie
Ausgabe 07/2010
29
1.9 Ausbau des Twin Head
: Schalten Sie den Bestückautomaten am Hauptschalter ein.
1
: Stecken Sie einen USB-Stick oder ein anderes geeignetes Speichermedium in den USB-Slot
des Stationsrechners.
1
1
: Speichern Sie die Maschinendaten auf das Speichermedium.
: Fahren Sie die Maschine leer und legen Sie die Pipetten ab.
: Entfernen Sie den BE-Wagen des Stellplatzes, an dem die IC-Kamera zugänglich ist.
USB-Stick
(Computer Unit)
USB-Stick
(Box PC)
