Head Reconfiguration Kits 1 Montageanleitung H ead Reconfiguration Kits SIPLACE X-Serie Ausgabe 07/2010 43 1.10.4 Ausbau des Bestückkop fs C&P20 1 T ragen Sie während der gesa mten Arbeit am Be stückkop f und an den …
1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie Head Reconfiguration Kits
Ausgabe 07/2010
42

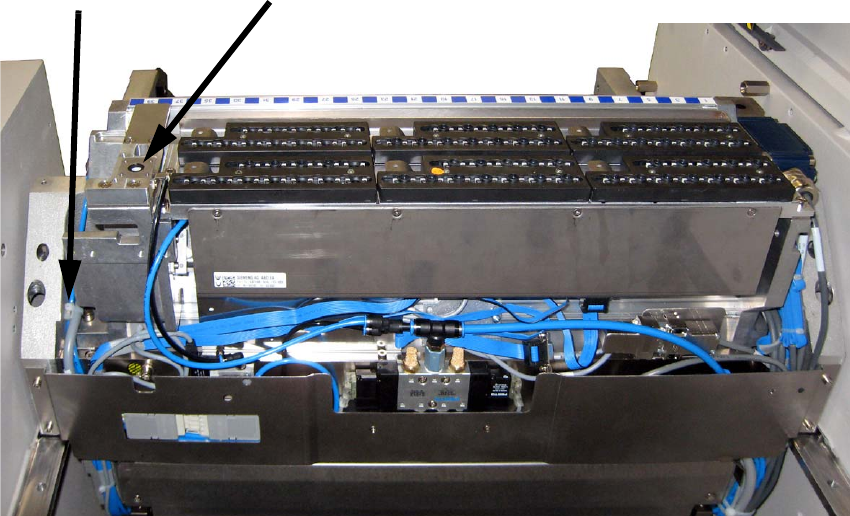

: Demontieren Sie die Pipettenstation und die Kabelschelle.
1
1
: Montieren sie die Abdeckung wieder am BE-Wageneinzug.
1
1
1
1
1
1
1
1
1
1
1
1
Kabelschelle
Pipettenstation
Head Reconfiguration Kits 1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie
Ausgabe 07/2010
43
1.10.4 Ausbau des Bestückkopfs C&P20
1
Tragen Sie während der gesamten Arbeit am Bestückkopf und an den Servos das EGB-Armband!1
1
1
1
Entfernen Sie die Achs- und Servokarten.
Beachten Sie dazu im Anhang die Übersichten Kapitel 1.14.1 bzw. Kapitel 1.14.2. 1
1
1
Der Umbau kann am bequemsten von den Stellplätzen 2 und 4 aus gemacht werden. 1
1
1

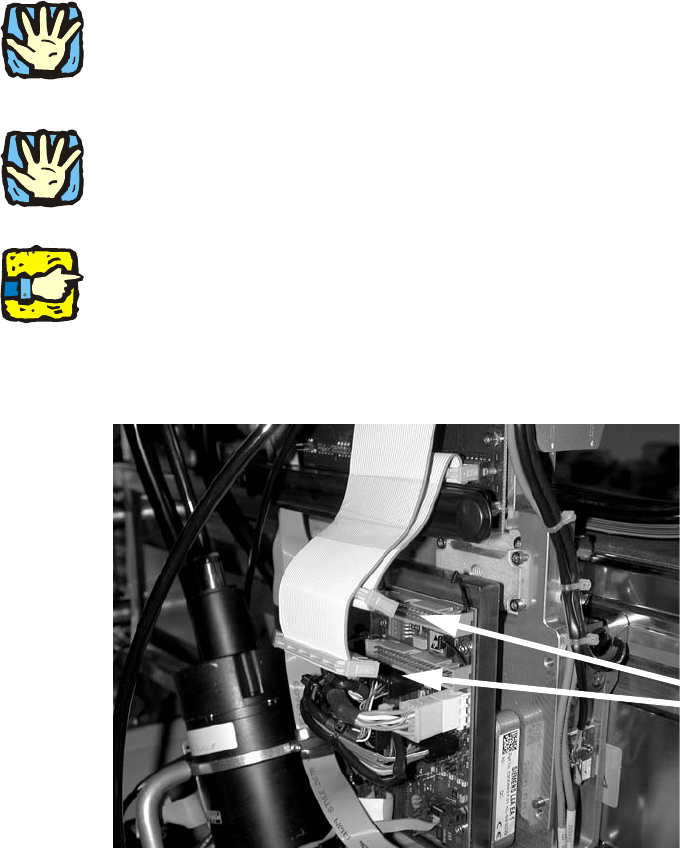

: Ziehen Sie die beiden Flachbandkabel ab.
1
Flachbandkabel
ausstecken
1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie Head Reconfiguration Kits
Ausgabe 07/2010
44

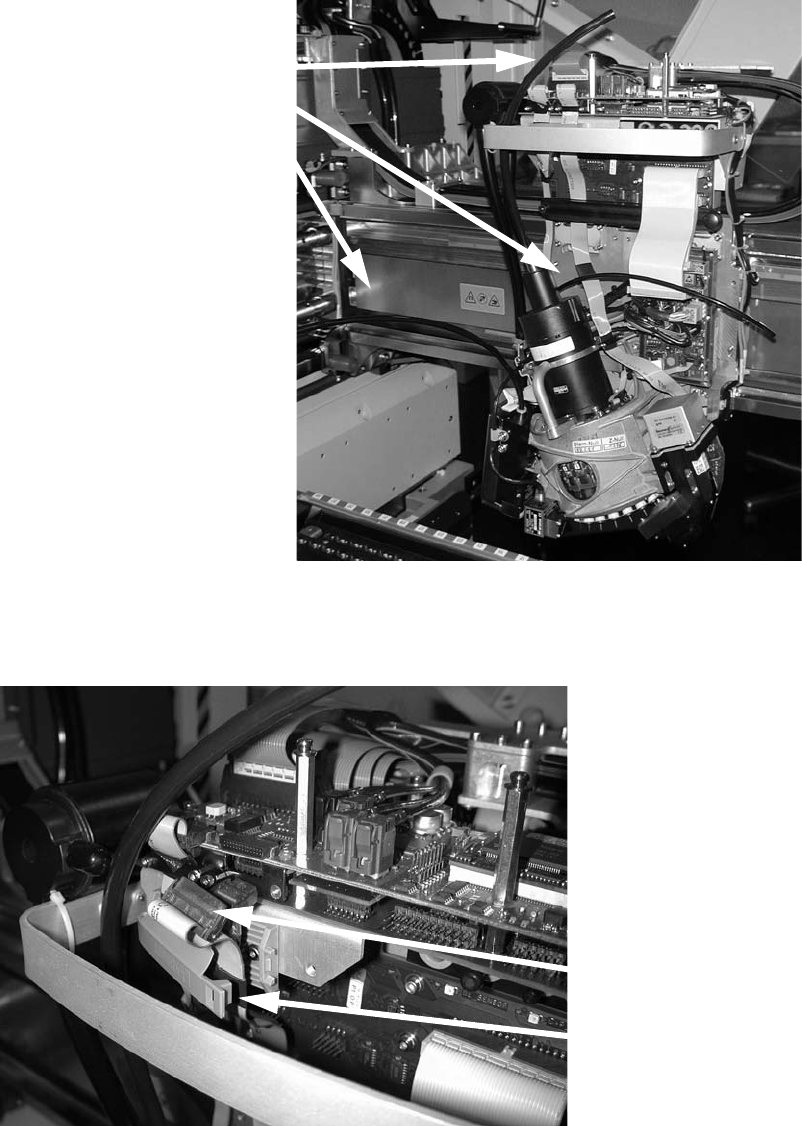

: Ziehen Sie alle Druckluftschläuche heraus.
1
1
: Lösen Sie die Schelle und stecken Sie den Stecker für die BE-Kamera ab.
1
1
1
Druckluftschläuche
herausziehen
Schelle öffnen
Stecker abstecken
