1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie Head Reconfiguration Kits Ausgabe 07/2010 46 1 Halten Sie den Bestückkop f beim Lösen der Be festigungsschrauben gut fest, um das Hinunter- fallen und eine mög…
Head Reconfiguration Kits 1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie
Ausgabe 07/2010
45
: Lockern Sie die beiden Schrauben am Druckluftregelventil.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Schraube lockern
Schraube lösen
1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie Head Reconfiguration Kits
Ausgabe 07/2010
46
1
Halten Sie den Bestückkopf beim Lösen der Befestigungsschrauben gut fest, um das Hinunter-
fallen und eine mögliche Beschädigung zu vermeiden! 1
: Lösen Sie die vier Befestigungsschrauben des Bestückkopfs und nehmen Sie den Be-
stückkopf ab.
1
Kopf-Schrauben lösen
Kopf-Schrauben lösen
Head Reconfiguration Kits 1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie
Ausgabe 07/2010
47

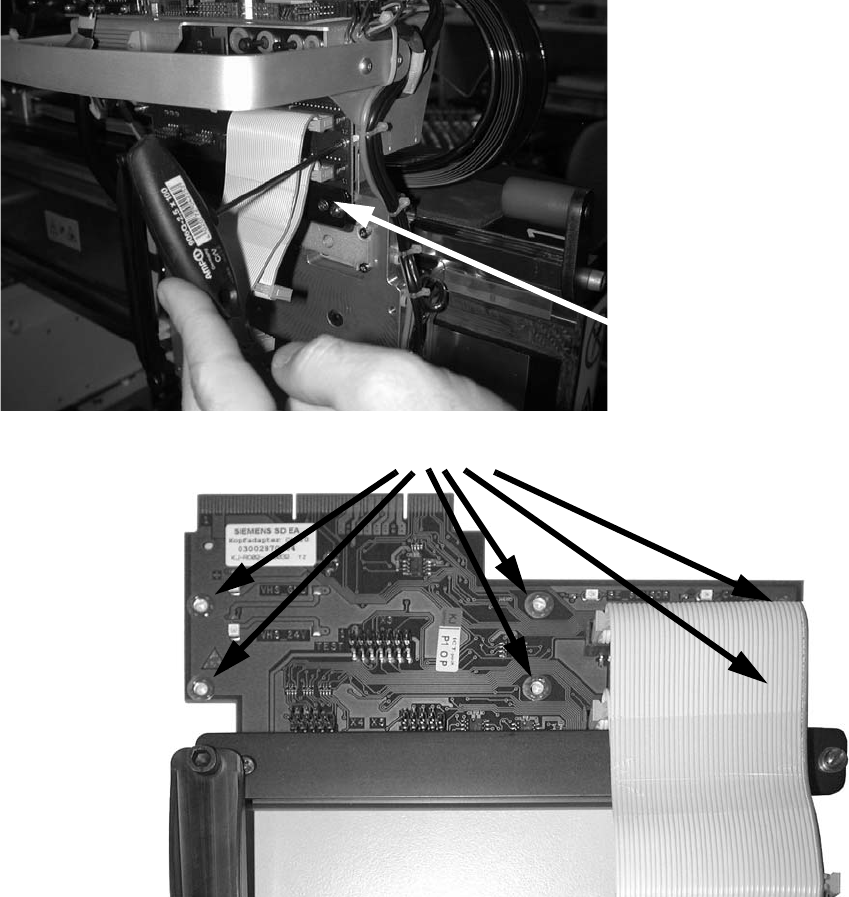

: Nehmen Sie die Kopfadapterplatine ab (6 Schrauben).
1
1
1
1
1
1
1
Kopfadapterplatine
6 Schrauben
