Head Reconfiguration Kits 1 Montageanleitung H ead Reconfiguration Kits SIPLACE X-Serie Ausgabe 07/2010 63 1.12 Einbau des T win Head 1 Bitte beachten Sie Kapi tel 1.1.4 wegen der Einschränkungen im 2 Port al Bereich! 1 …
1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie Head Reconfiguration Kits
Ausgabe 07/2010
62
: Vermessen Sie Kamera und Pipettenwechsler.
: Führen Sie eventuell das Mapping durch.
1
: Führen Sie einen weiteren Neustart durch.
1
Der Umbau ist damit abgeschlossen. 1
Head Reconfiguration Kits 1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie
Ausgabe 07/2010
63
1.12 Einbau des Twin Head
1
Bitte beachten Sie Kapitel 1.1.4 wegen der Einschränkungen im 2 Portal Bereich!
1
: Schalten Sie den Bestückautomaten am Hauptschalter aus.
1.12.1 Einbau der stationären Kameras
Bei X-Serien Maschinen ab Serien Nummer B325 ist eine "BE-Kamera Stat. P&P (TYP33) 55x45
digit." (Art.Nr. 03016339-) 04 zwingend erforderlich. Diese ist bei Neubestellungen "Twin Head
Reconfiguration Kits X-Serie" (Art.Nr. 00119721-) bereits enthalten. 1
1
Es gibt Unterschiede bei der Verkabelung der "BE-Kamera Stat. P&P (TYP33) 55x45 digit."
(Art.Nr. 03016339-) <= FS 03 und >= FS04. Eine Mischung beider Versionen in einem Bestück-
bereich wird nicht empfohlen und hier auch nicht beschrieben. 1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie Head Reconfiguration Kits
Ausgabe 07/2010
64
1
Unbedingt auf die richtige Einbauhöhe achten! 1
Crash-Gefahr: Bei einem 2 Portal Bestückbereich mit C&P 6/12 -Bestückkopf muss die Kamera
auf der unteren Position befestigt werden – sonst Crash-Gefahr! 1
1

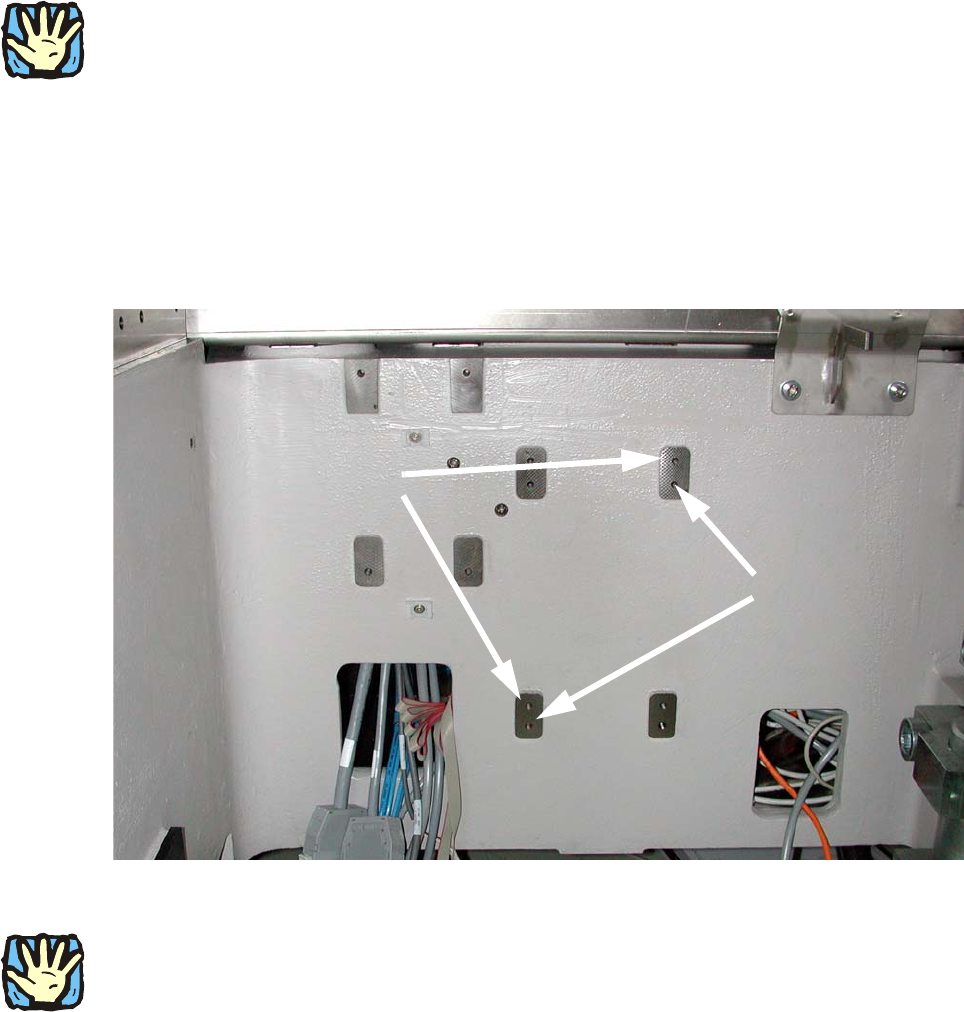

: Drehen Sie zwei Gewindestifte DIN913 M6x50 - ST (Art.Nr. 03005958-) in die im Bild ge-
zeigten Bohrungen:
obere Bohrungen: ohne C&P-Bestückkopf,
untere Bohrungen: mit C&P-Bestückkopf.
1
1
1
1
1
1
1
Die "Zwischenplatte für Marke" ist sehr schwer! 1
1
1
1
1
1
1
1
Mit C&P-Bestückkopf:
2 Gewindestifte in
unterer Position
vormontieren
Ohne C&P-Bestückkopf:
2 Gewindestifte
in oberer Position
vormontieren
