Head Reconfiguration Kits 1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie
Ausgabe 07/2010
65
: Stecken Sie die "Zwischenplatte für Marke" (Art.Nr. 03022077-) auf die Gewindestifte.
Achten Sie darauf, daß alle acht Löcher mit den Gewindebohrungen im Maschinenständer
übereinstimmen.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1

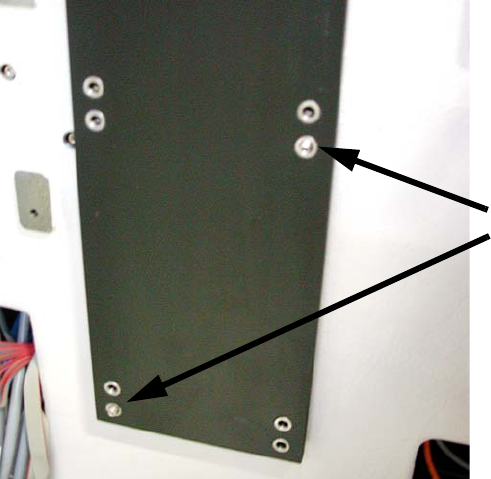

2 Gewindestifte
1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie Head Reconfiguration Kits
Ausgabe 07/2010
66
: Setzen Sie die Grundplatte der Kamera auf die "Zwischenplatte für Marke", so daß die beiden
Gewindestifte zugänglich sind und schrauben Sie sie mit zwei Schrauben DIN912 M6x35 - 8.8
(Art.Nr. 00845062-) fest.
1
: Ersetzen Sie nun die beiden Gewindestifte durch Schrauben.
1
Sollte dies nicht möglich sein, müssen Sie die Kamera noch einmal abmontieren und die
Gewindestifte passend versetzen. Es darf kein Gewindestift hinter der Kamera verborgen sein, da
sie dadurch möglicherweise schief montiert werden kann. 1
1
1
1
1
1
1
1
1
1
1
1
4 Schrauben
Head Reconfiguration Kits 1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie
Ausgabe 07/2010
67
1.12.2 Anschließen der Kameras
1.12.2.1 Bis Maschinen Seriennummer B325 und "BE-Kamera Stat. P&P (TYP33) 55x45
digit." (Art.Nr. 03016339-) < 04
: Ziehen Sie die zwei Anschlusskabel (Vision Steuerung und Hot Link Kabel) für die IC-Kamera
(bzw. vier bei Einbau der FC-Kamera) aus dem Maschinengestell.
: Verbinden Sie die beiden Kabel mit der Kamera. Nähere Informationen hierzu finden Sie im
Anhang Kapitel 1.15 ”Stromlaufpläne”, Stationäre Kamera bei Maschinen Seriennummer
≤ B325 (Kommentare Ignorieren).
Abb. 1.12.1 IC-Kamera mit Fertigungsstand
≤
02
1
1.12.2.2 Bis Maschinen Seriennummer B325 und "BE-Kamera Stat. P&P (TYP33) 55x45
digit." (Art.Nr. 03016339-) >= 04
: Ziehen Sie die drei (Vision Steuerung, CAN-Bus-Kabel und Hotlink-Kabel) Anschlusskabel für
die IC-Kamera (bzw. fünf bei Einbau der FC-Kamera) aus dem Maschinengestell.
: Verbinden Sie die drei Kabel mit der Kamera. Nähere Informationen hierzu finden Sie im
Anhang Kapitel 1.15 ”Stromlaufpläne”, Stationäre Kamera bei Maschinen Seriennummer ≤
B325 (Kommentare beachten).
1
1
1
1
1
1
Kabel für IC-Kamera
