1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie Head Reconfiguration Kits
Ausgabe 07/2010
68
1.12.2.3 Ab Maschinen Seriennummer B326 und "BE-Kamera Stat. P&P (TYP33) 55x45
digit." (Art.Nr. 03016339-) >= 04
: Ziehen Sie die drei (Stromversorgung, CAN-Bus-Kabel und Hotlink-Kabel) Anschlusskabel für
die IC-Kamera (bzw. fünf bei Einbau der FC-Kamera) aus dem Maschinengestell.
: Verbinden Sie die drei Kabel mit der Kamera. Nähere Informationen hierzu finden Sie im
Anhang Kapitel 1.15 ”Stromlaufpläne”, Stationäre Kamera bei Maschinen Seriennummer
≥
B326.
Abb. 1.12.2 IC-Kamera mit Fertigungsstand
≥
04
1
1
1
1
1
1
1
1
1
1
1
Hotlink-Kabel
(Kamerabus)
Stromversorgung
Vision-Steuerung
(Kabel von Vision-Control-Unit)
CAN-Bus-Kabel
Head Reconfiguration Kits 1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie
Ausgabe 07/2010
69
1

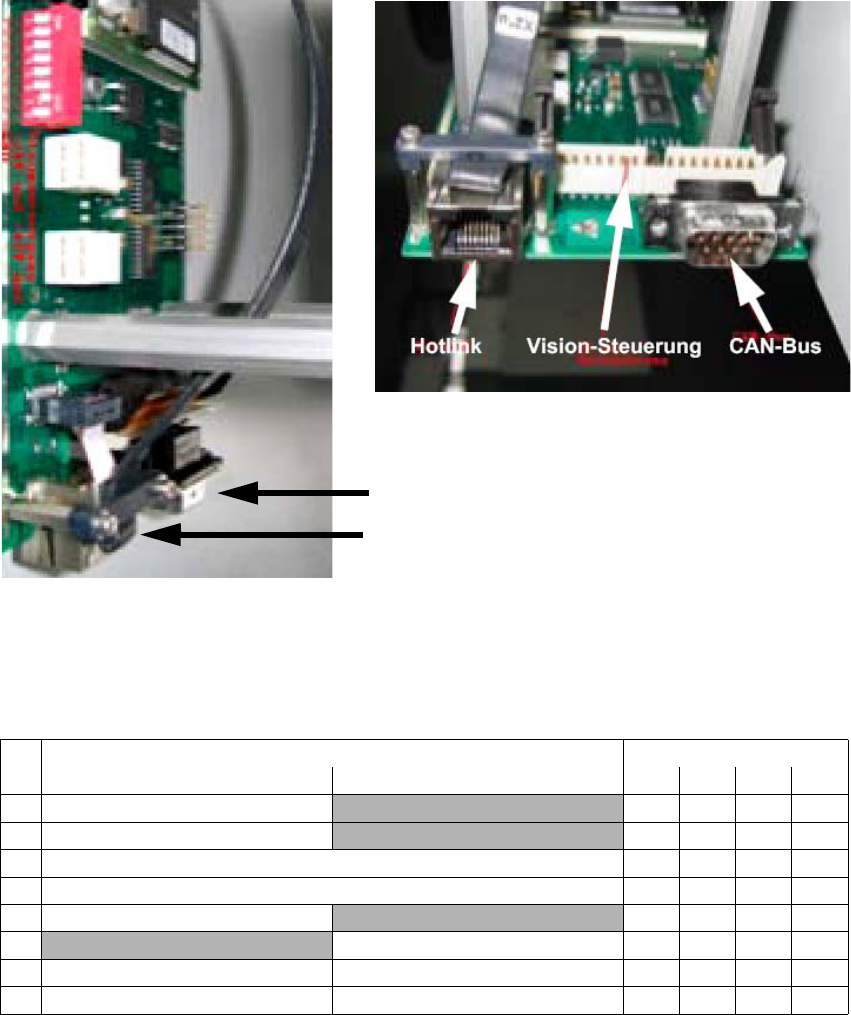

Bei einer IC-Kamera mit FS ≥ 04 müssen Sie dieses CAN-Bus Kabel (03050239-) zwischen das
CAN-Bus Kabel des Maschinen Kabelbaums und des BE-Wageneinzugs (MTC Einschubrahmen)
X1*5 stecken. Der Stecker X10*m wird an die Kamera gesteckt. 1
1
1
1.12.2.4 Einstellen der Kamera-ID (DIP-Schalter Konfiguration FS 04 und größer
1
1
CAN-Bus
Hotlink
Ansicht von unten
DIP Schalter Portal
Nr.ON OFF 1234
Bootstrap
—
1 Reset —
1 Portal ID 0 Off On Off On
1 Portal ID 1 Off Off On On
1 Code 1
—
1
Mit CAN-Abschlusswiderstand Ohne CAN-Abschlusswiderstand
1 CAN-Speed = 1 Mbit/s CAN-Speed = 500 kbit/s
1 IC-Kamera FC-Kamera
1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie Head Reconfiguration Kits
Ausgabe 07/2010
70
1.12.3 Flip-Chip-Kamera
: Lesen Sie zum Einbau der FC-Kamera die Montageanleitung Flip-Chip-Kamera SIPLACE X-
Serie (Art.Nr. 00194554-).
Die Montage und der Anschluss der FC-Kamera erfolgt auf die gleiche Weise. 1

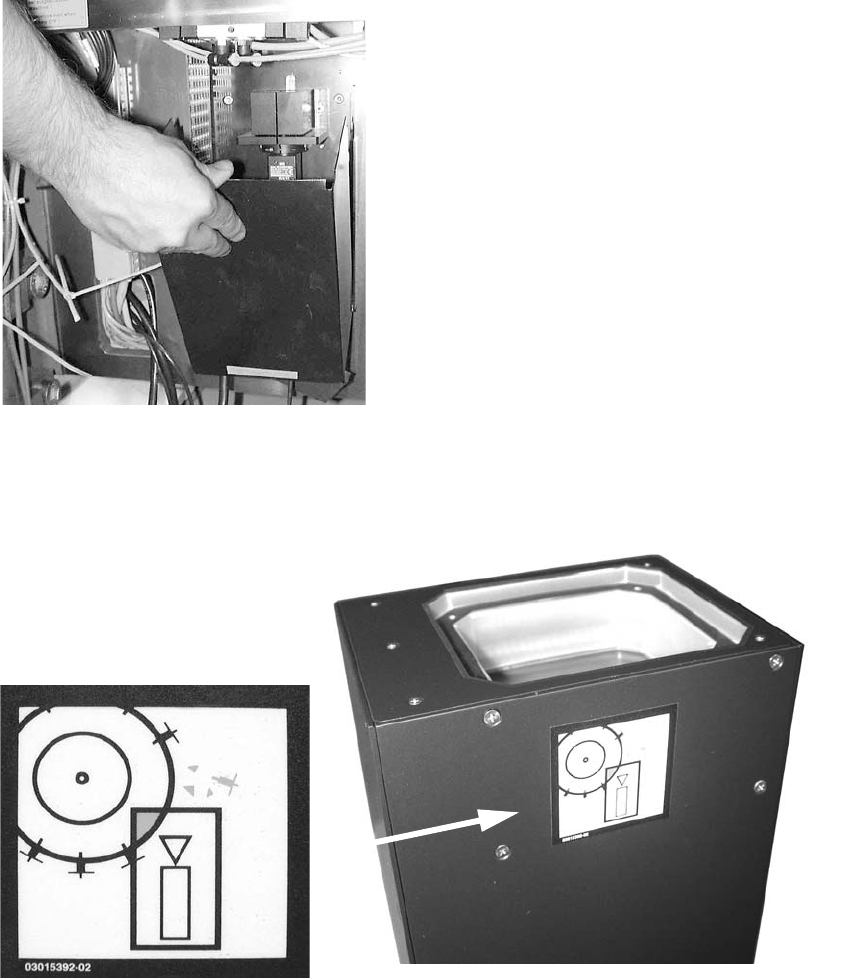

: Setzen Sie das Untergestell der Kamera auf die Grundplatte, sodass es unten mit den Aus-
nehmungen einrastet.
: Prüfen Sie die horizontale Ausrichtung der Kamera mit der Maschinen-Wasserwaage.
: Kleben Sie den Warnaufkleber Kopf-Crash-Gefahr wie unten dargestellt auf den Kamerakör-
per (falls er nicht schon darauf klebt).
: Setzen Sie dann den Kamerakörper vorsichtig auf das Untergestell.
