Head Reconfiguration Kits 1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie
Ausgabe 07/2010
73
: Stellen Sie an der "Controll-Unit 1 Vision stationär" (Art.Nr. 00363961-) die DIP-Schalter um:
– beim Sub-Distributor (SD): 5 und 6 auf ON, die anderen auf OFF. 1
– beim Main-Distributor (MD): 6 auf ON, die anderen auf OFF. 1
1.12.4.3 Maschinen Serien Nummer =< B325 und IC Kamera Version < FS04 (FC Kamera <
FS03)
TQM167 SIPLACE Embedded Modul" Art.Nr. 03003536- auf der "Controll-Unit 1 Vision stationär"
(Art.Nr. 00363961-) erforderlich. Dieses TQM Modul muss ggf. nachbestellt werden. 1
: Montieren Sie die "Controll-Unit 1 Vision stationär" (Art.Nr. 00363961-) im entsprechenden
Steckplatz.
– Die Vision Control Unit des Bestückbereichs 1 befindet sich im Main Distributor (Stellplatz
4) .
– Die Vision Control Unit des Bestückbereichs 2 befindet sich im Main Distributor (Stellplatz
2) .
: Stecken Sie das TQM Modul auf die Platine "Controll-Unit 1 Vision stationär" (Art.Nr.
00363961-).
1
ACHTUNG: Kontrollieren sie nach dem Hochlauf der Maschine auch die BIOS und Applikations-
Version des Vision und machen Sie ggf einen Download.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie Head Reconfiguration Kits
Ausgabe 07/2010
74
: Schließen Sie CAN Bus an X2 an.
: Schließen Sie das schwarze Kamerakabel an die VISION Control Unit an.

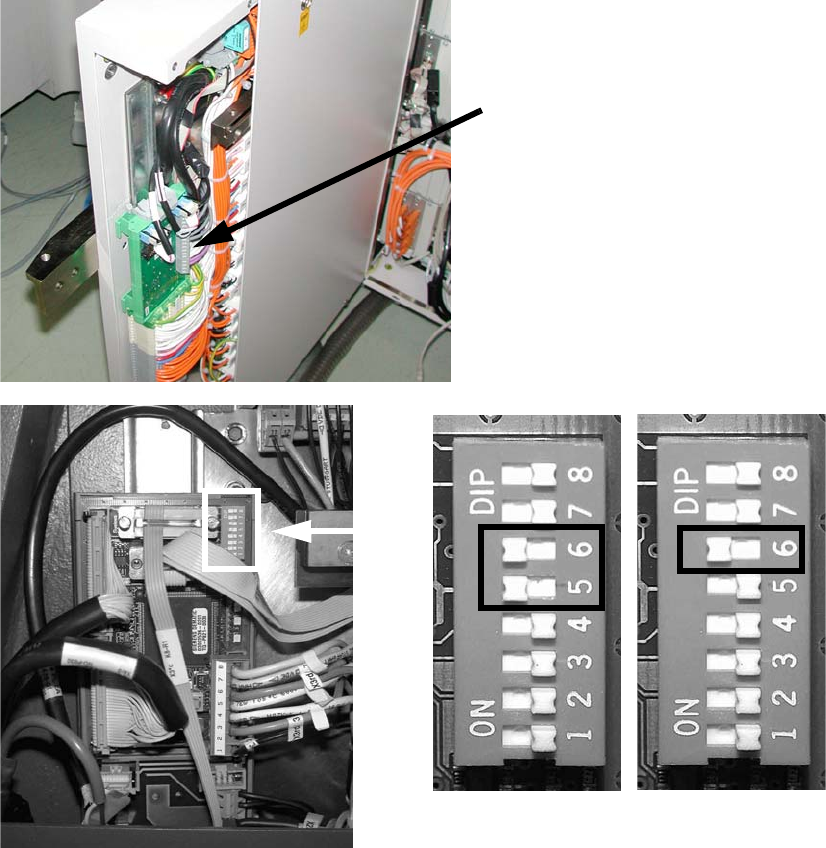

: Stellen Sie an der "Controll-Unit 1 Vision stationär" (Art.Nr. 00363961-) die DIP-Schalter um:
– beim Sub-Distributor (SD): 5 und 6 auf ON, die anderen auf OFF.
– beim Main-Distributor (MD): 6 auf ON, die anderen auf OFF.
1
Siehe Bild unten bzw. Kapitel 1.15 ”Stromlaufpläne” bis Maschinen Serien Nummer B325 (Kom-
mentare ignorieren) 1
1
1
Steuerkabel
Vision Control Unit
SUB 1
MAIN 1
Head Reconfiguration Kits 1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie
Ausgabe 07/2010
75

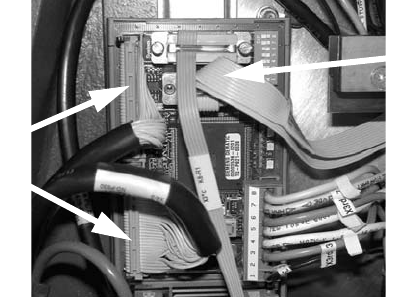

: Kontrollieren Sie, ob der CAN-Bus-Stecker und die Flachband-Kabel des Kamera-Anschlus-
ses angesteckt sind.
CAN-Bus Stecker
Kamera-Kabel
