1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie Head Reconfiguration Kits
Ausgabe 07/2010
80
1

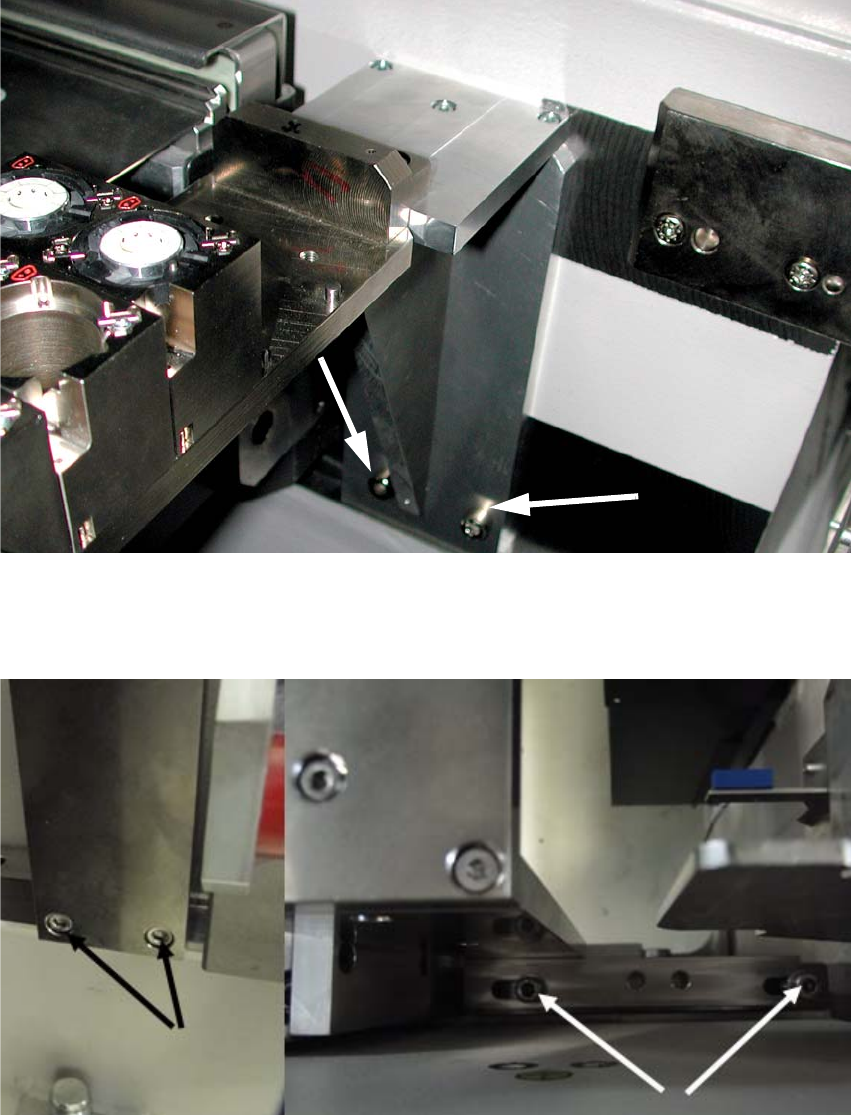

Abb. 1.12.5 Befestigung Halter Pipettenwechsler linke Seite X-Maschine mit MA Nr. Bxxx
1
1
1
Abb. 1.12.6 Befestigung Halter Pipettenwechsler rechte Seite X-Maschine mit MA Nr. Bxxx
1
1
Head Reconfiguration Kits 1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie
Ausgabe 07/2010
81
Der Pipettenwechslerhalter für Maschinen mit MA Nr. Dxxx wird auf der Auflagefläche des BE-
Wageneinzugs montiert. Dazu muss eine zusätzliche Metallleiste an der linken Seite des Pi-
pettenwechlserhalters angeschraubt werden. 1

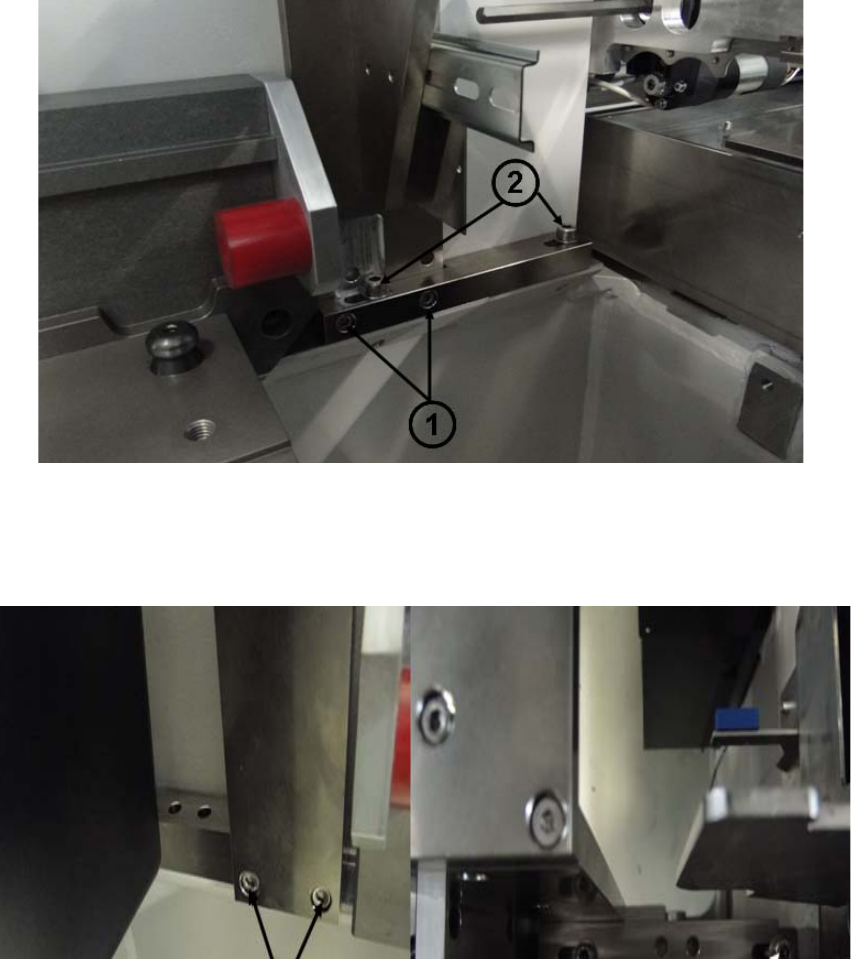

1. Befestigung der Metallleiste am Pipettenwechslerhalter
2. Befestigung Pipettenwechslerhalter an der Auflagefläche des BE-Wageneinzugs
1
Abb. 1.12.7 Montage PPW - Halter Maschinen mit MA Nr. Dxxx
3. Befestigungschrauben der Metallleiste auf der rechten Seite
4. Befestigung Pipettenwechslerhalter an der Auflagefläche des BE-Wageneinzug
1
Abb. 1.12.8 Montage PPW - Halter Maschinen mit MA Nr. Dxxx
1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie Head Reconfiguration Kits
Ausgabe 07/2010
82
1.12.7 Einbau des Twin Heads
: Legen Sie die Schablone Twin Head auf die Kopfbefestigungsplatte.
Entfernen Sie überflüssige und ergänzen Sie notwendige Schrauben:
Befestigungsschrauben: 8x DIN912 M4x14 - 8.8 (Art.Nr. 00095021-),
Abdichtschrauben: 5x DIN913 M4x6 - ST (Art.Nr. 00309422-) mit Sicherungslack grau
(Art.Nr. 00318199-) sichern!
Falsche Verschraubung könnte den Kühlluftfluss des X-Motors stören.
1
1
1
Verwenden Sie nur das Standard-Werkzeug!
Achten Sie auf die richtigen Schraubenlängen! Die Längen sind bei C&P-Köpfen und beim Twin
Head unterschiedlich. Bei falschen Schrauben besteht Gefahr der Zerstörung der Gewinde in der
Kopfplatte. Anzugsdrehmoment der Befestigungsschrauben: 2,7 Nm. 1
Abdichtung
Kopfplatte
Befestigung
Modul 2
Befestigung
Modul 1
