1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie Head Reconfiguration Kits
Ausgabe 07/2010
86
: Sollte es zu CAN Bus - Problemen kommen, messen Sie den Widerstand zwischen Pin 7 (CAN
High) und Pin 2 (CAN Low). Dieser sollte 60 Ohm betragen.
1

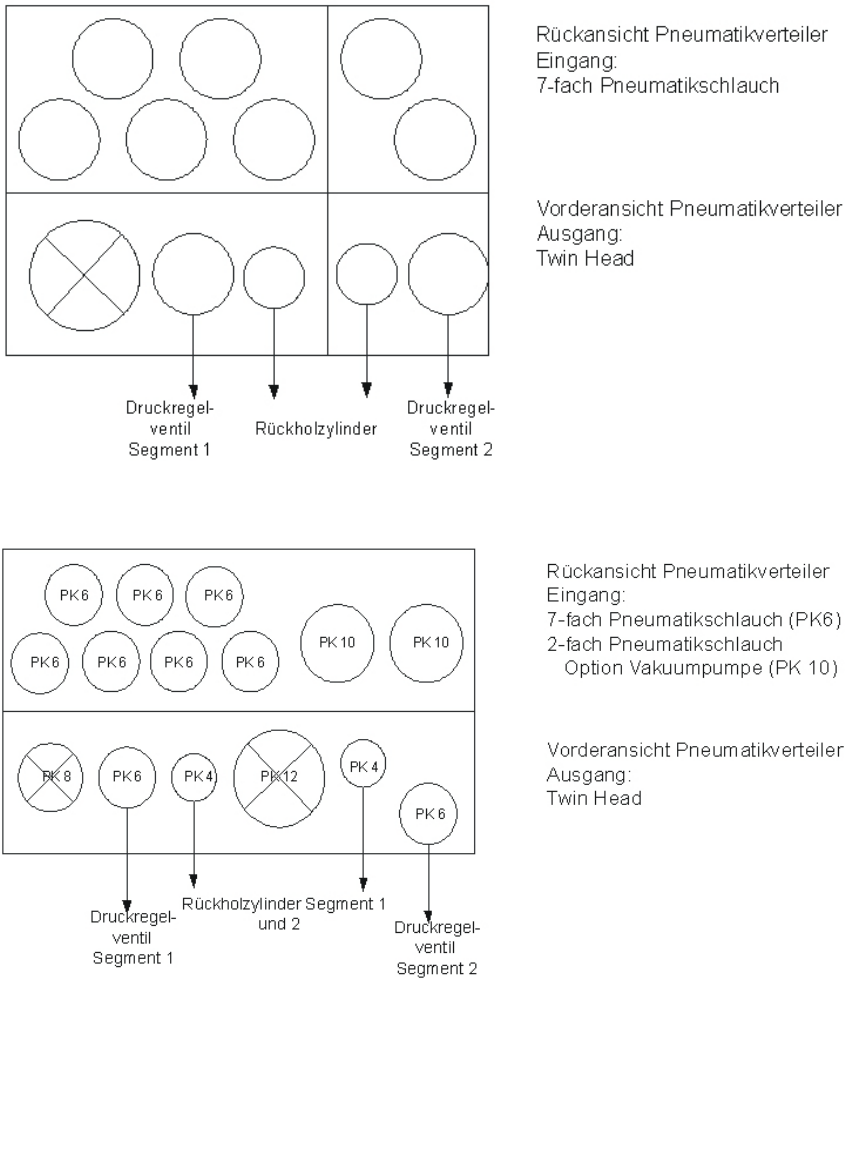

1.12.8 Anschlüsse am Druckluftverteiler
Es gibt zur Zeit zwei unterschiedliche Pneumatikverteiler, die abhängig vom eingebauten Kabel-
schlepp verwendet werden:
– Für das alte Kabelschlepp auf den Portalen CFK 02 und 04 werden die alten Pneumatikver-
teiler eingesetzt und
– für das "Portal CFK 06, neuer Kabelschlepp" werden die neuen Pneumatikverteiler eingesetzt.
Diese sind für die Option Vakuumpumpe am C&P 20 Kopf vorbereitet.

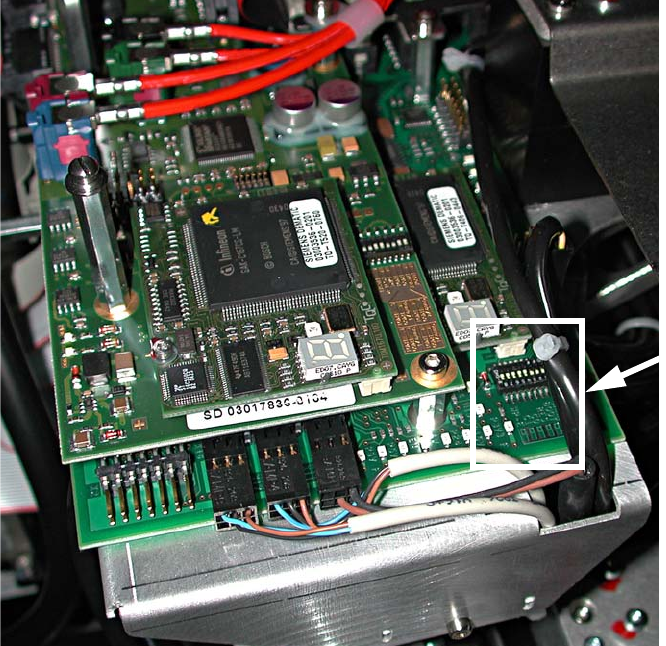

Position der
Jumper
Head Reconfiguration Kits 1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie
Ausgabe 07/2010
87
1
1
Stopfen QSC-6H Art.Nr. 00337891-
Stopfen QSC-4H Art.Nr. 00330249-
Stopfen QSC-8H Art.Nr. 03010908-
Stopfen QSC-10H Art.Nr. 00324874-
Stopfen QSC-12H Art.Nr. 03015210-
Portale CFK 02 und CFK 04
Portal CFK 06
1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie Head Reconfiguration Kits
Ausgabe 07/2010
88

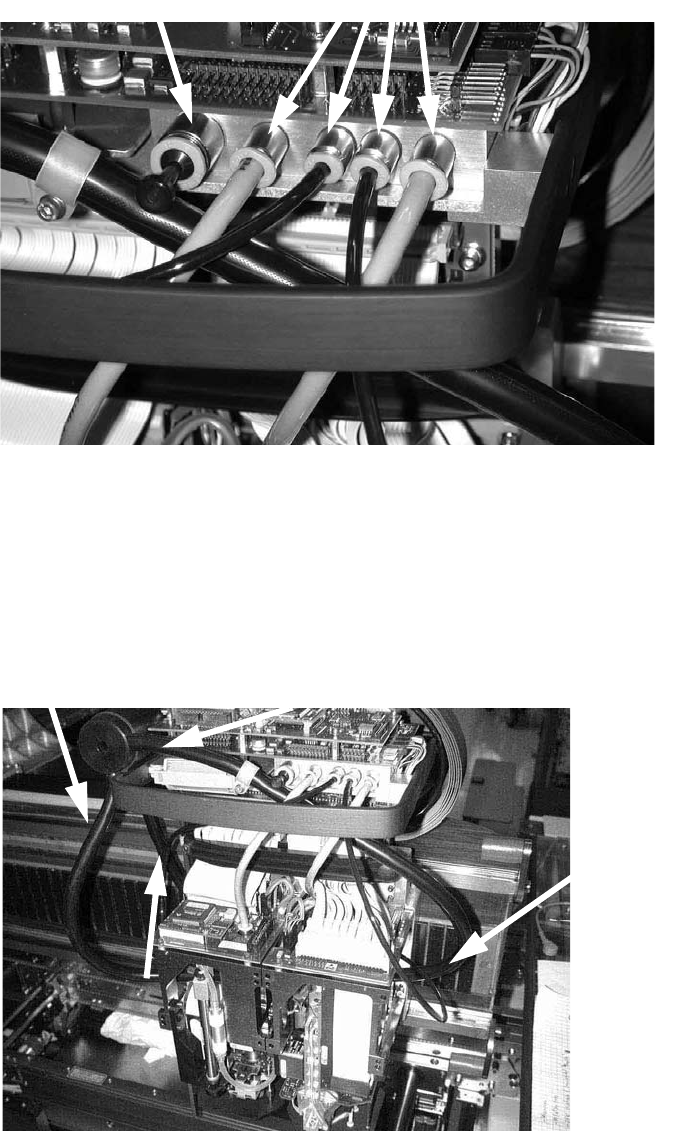

: Stecken Sie diese Schläuche und den Blindstopfen an.
1
: Befestigen Sie den Kühlluftschlauch des zweiten Moduls mit einem Abstandsbolzen und einer
Kabelschelle.
Abstandsbolzen Typ B i/a-M3x50-Al-F28 Art.Nr. 03004626-
Kabelschelle d=12,5mm H 7P polyamid Art.Nr. 00308143-
DIN912 M3x8 - 8.8 Art.Nr. 00845014-
DIN9021 - 3.2 - 140 HV - A2 Art.Nr. 00343075-
Blindstopfen
Schläuche
