1.13 Einbau des C&P 20 - Bestückkopfs
1
An Bestückbereichen mit zwei Portalen muss der Bestückkopf C&P 20 an beiden Portalen mon-
tiert sein. Er kann nicht in einem Bestückbereich mit anderen Bestückköpfen zusammen einge-
setzt werden. 1
Der Bestückkopf C&P 20 kann nur in Verbindung mit dem BE-Wagen Einzug X-Serie und X-Zu-
führmodulen verwendet werden. 1
1.13.1 Einbau des Pipettenwechslers im Bestückkopf C&P 20
: Zum Einbau des Pipettenwechsler lesen Sie bitte die Montageanleitung Pipettenwechsler X-
Serie (Art.Nr. 00194482-).
1
Crash-Gefahr: Betreiben Sie die Bestückkopfe immer nur mit dem jeweils dazu passenden Pi-
pettenwechsler. Mit einem falschen Pipettenwechsler besteht Crash-Gefahr! 1
1
1
Lesen Sie zum Thema Abfrage Abwurfbehälter auch die
Montageanleitung Abfrage Abwurfbehälter SIPLACE HF-Serie / X-Serie (Art.Nr. 00194550-). 1
1
1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie Head Reconfiguration Kits
Ausgabe 07/2010
94
1.13.2 Einbau und Höheneinstellung Pipettenstation
(Beschreibung für BE-Wageneinzug 03015680-06 mit 1-Wire-Hub)
: Trennen Sie den Pneumatikschlauch am BE-Wagen-Einzug auf.
1
: Verbinden Sie das T-Stück "Steckverbindung QSMT-4" (Art.Nr. 03046434-) mit dem PUN-CM
4x0,75 40 mm (Art.Nr. 03046289-) mit dem T-Stück und PUN-Schlauch aus dem BE-Wagen-
Einzug (siehe Foto).
1
1
1
1
1
1
1
1

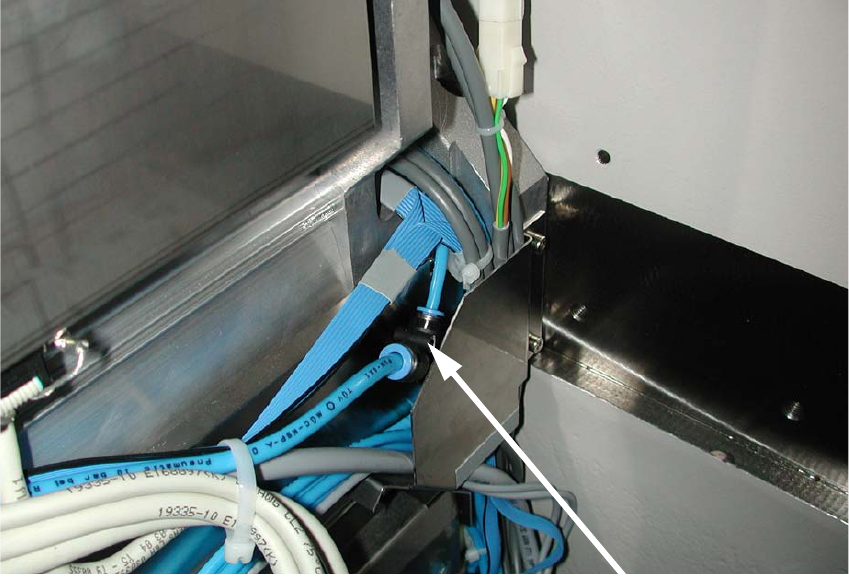

T-Stück BE-Wagen-Einzug
