3.4.3 气源管
将外部供气软管与机器相连接，调节调节器使气压达到规定值。因为需要松开基座上的模
组，因此该操作必须在进行机器的水平调整之前完成。如果基座上未连接有模组，则此操作
无需在水平调整前进行。

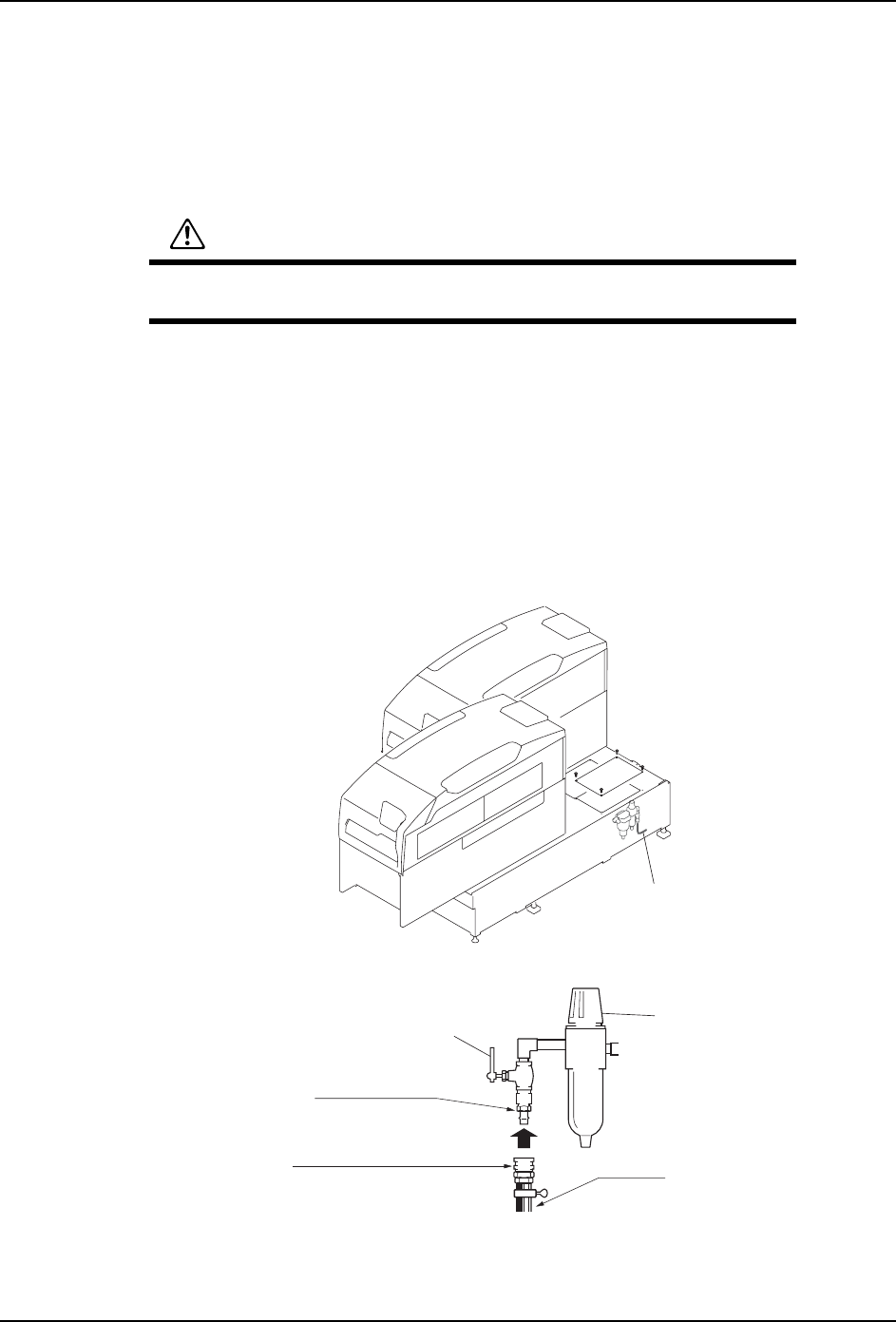

连接方法
1. 在供气软管头上安装连接插座，并将该插座与机器的气源连接口相连接。
2. 将供气拉杆拉至 ON，向机器供气。
3. 接通机器电源后，调节气压。
4. 向上拉动过滤调节器的把手，解除锁定。
5. 转动把手，调节气压，使其指向 0.5 MPa。
备注 ) 数字式压力表位于基座正面。
6. 按下过滤调节器的把手并将其锁定。
备注 ) 软管需另外配置。
警告
取下基座上的屏罩，并在其开口部分进行操作时，请留意没有其他操作者
在插入模组。因为插入的模组有可能将手指夹断。
01SET-0147S
ぎ⇨⊼ܹষ
6+䕃ㅵ⫼䖲ᦦᑻ
03DҹϞ
䕃ㅵ
3)䖲ᦦ༈
ᶘ
ᮟ䪂
3. 机器的安装 QD139-03
38 NXT II 安装手册

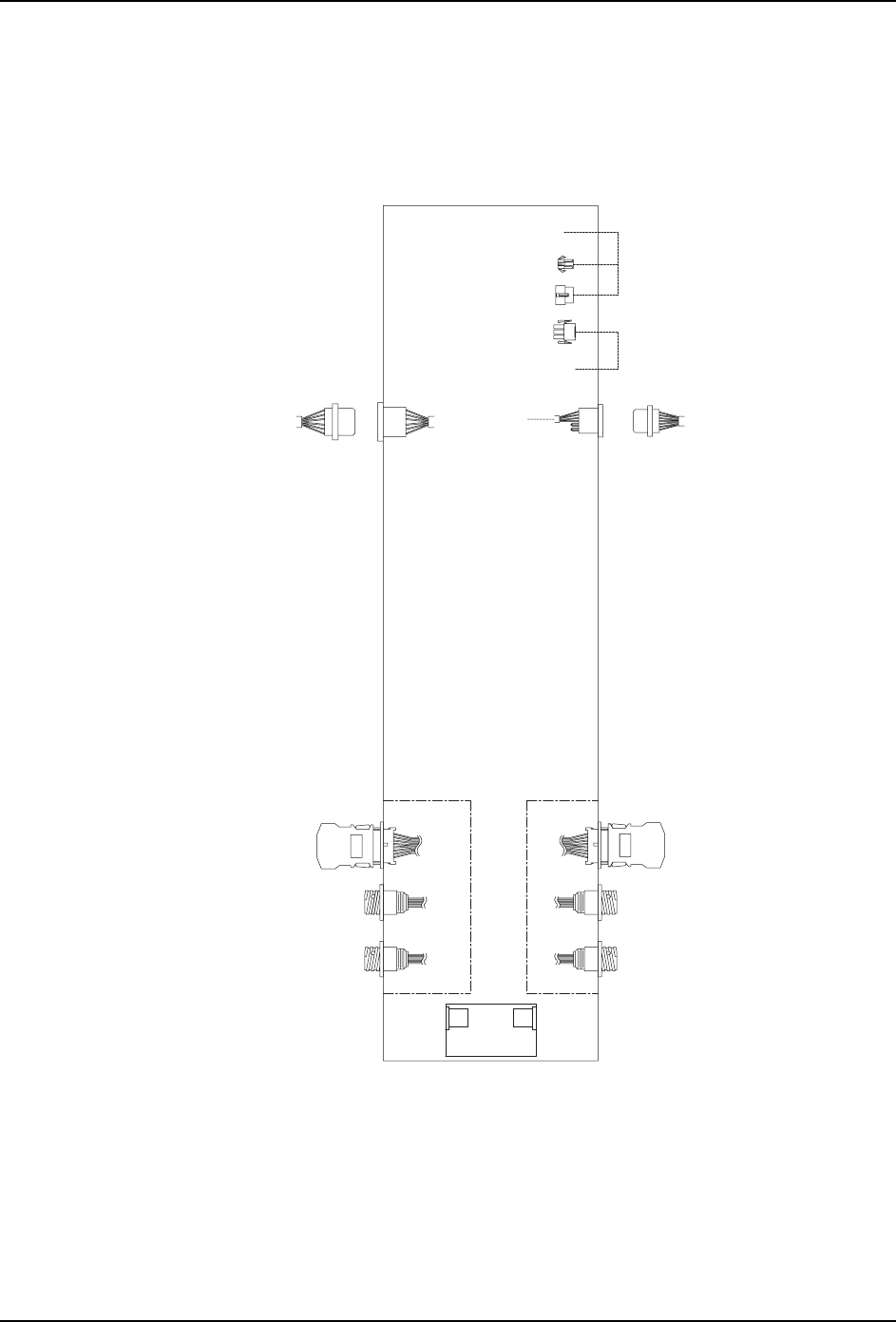

3.4.4 信号电缆接线图 （使用单独基座时）
不仅在使用连接基座时，就是在使用单独基座时，也请按照下图，进行各信号电缆的连接。
单独使用 2M-2/4M-2 基座时
00㪄㪉ᑻ
䌃䌎䋲䋷䌁
㒘Ꮊջ䴶
ջⲪᵓ
䌒䌈䋳䋵䋱䋶䋪
㒘েջ䴶
ջⲪᵓ
䌒䌈䋳䋵䋱䋷䋪
ࠡᎹᑣ
⬉䏃ᵓᨀ䖤ֵো䌂䌋䌔
ৢᎹᑣ
⬉䏃ᵓᨀ䖤ֵো䌂䌋䌔
䌃䌎䋭䌍䋱
䌃䌎䋭䌍䋲
ߎॖᯊ䖲ᅠ↩
䋲䌍㪄㪉䋺䌒䌈䋳䋴䋸䋵䋪
䋴䌍㪄㪉䋺䌒䌈䋰䋰䋶䋷䋪
ߎॖᯊ䖲ᅠ↩
䋲䌍㪄㪉䋺䌒䌈䋳䋴䋸䋷䋪
䋴䌍㪄㪉䋺䌒䌈䋳䋴䋴䋴䋪
㧯㧺㧙㧹㧝
䗮䘧䋲䋭䌆
䗮䘧䋲䋭䌒
䗮䘧䋱䋭䌆
䗮䘧䋱䋭䌒
⬉䏃ᵓֱᡸ఼䌂䌋䌔䋲
ࠡᎹᑣջ ৢᎹᑣջ
⏽ᑺֱ䰽ϱ
বᤶ఼䌂䌋䌔
䌍䌓䋱䌃䌎䋳
বᤶ఼䌂䌋䌔
䌍䌓䋱䌃䌎䋱
䌉䋯䌆⬉䏃ᵓ
䌃䌎䋶
ࠊ䌂䌏䌘
䌂䌃䌂䌃䌎䋱䋸
00ᑻᇐ㒓䖲
6(76
䌃䌎䋲䋸䌁
㧯㧺㧙㧹㧞
&1 &1
QD139-03 3. 机器的安装
NXT II 安装手册 39
3.5 网络设定
为了使 NXT-2 基座和主电脑之间可以通信，有必要变更 NXT-2 的 IP 地址使其与 Fuji Flexa
设定的工厂的 IP 地址一致。若不知道新的 IP 地址，请向网络管理人员垂询。
3.5.1 设定方法

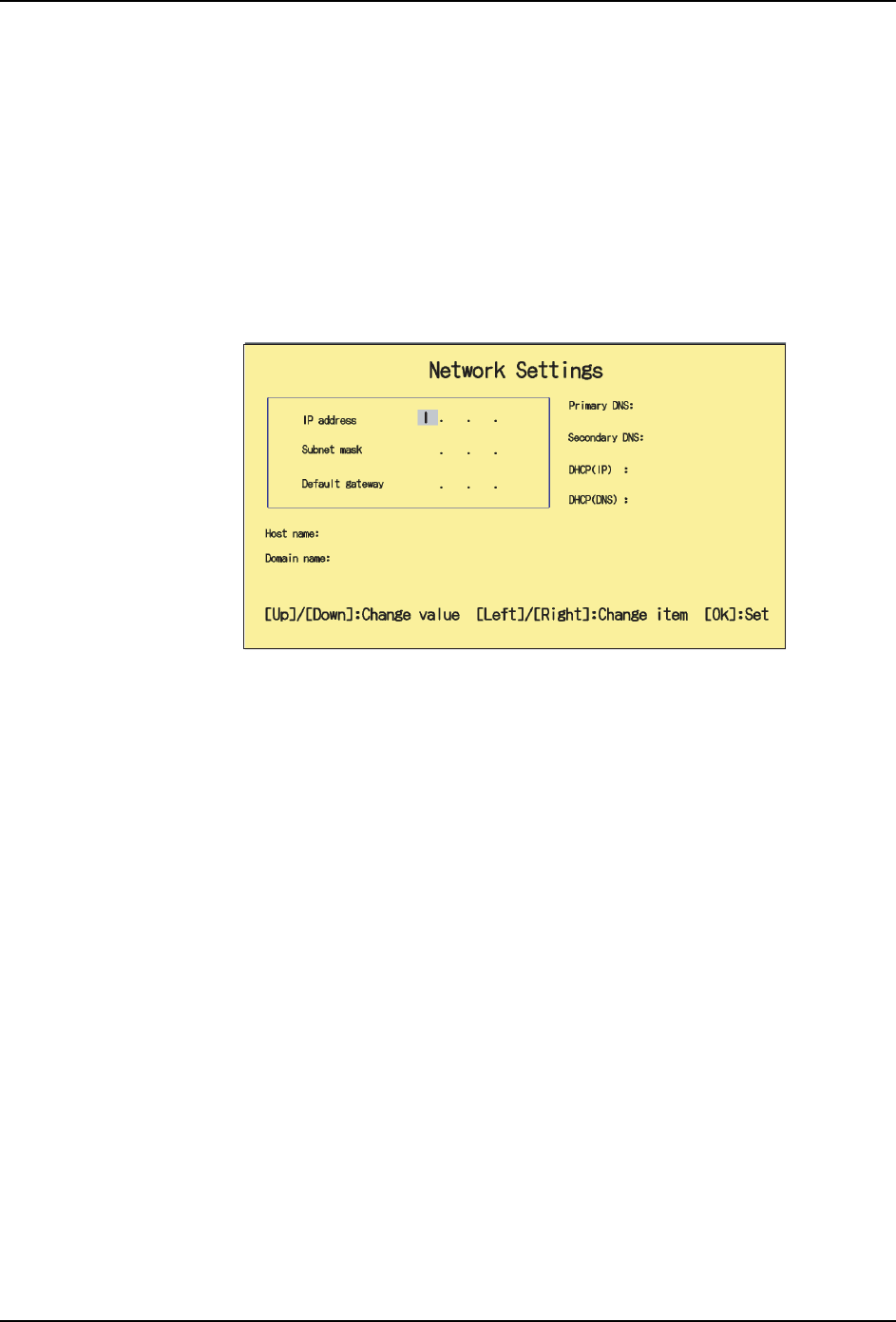

1. 请把机器的主开关设置为 ON。显示出网络设定画面。
备注 ) 如果不显示网络设定画面，显示出 「Module and base are unable to communicate.」画面
时，请使用软件工具 「TcpIpSetting」进行网络设定 ( 参考 「NXT II 系统手册」的 「NXT-2
软件工具」章节的 「TcpIpSetting」)。
2. 请在网络设定画面设定 IP address，Subnet mask，Default gateway。
3. 请把主开关 OFF 后重新设定为 ON。新的网络设定生效。
4. 要更进一步指定 DNS 服务器和主电脑名的时候，请使用软件工具 「NetworkSetting」设
定网络 ( 参考「NXT II 系统手册」的「NXT-2 软件工具」章节的「NetworkSetting」)。
5. 请把主开关 OFF 后重新设定为 ON。新的网络设定生效。
01MEC-0028
