3. 机器的安装 QD139-03 52 NXT II 安装手册 关于前道工序侧 (CNM 1) 的连锁 关于后道工序侧 (CNM 2) 的连锁 连锁有效范围 4M-2 基座 : 模组 1, 2 2M-2 基座 : 模组 1, 2 连锁条件 (NXT-2 →前道工序侧的 机器 ) 针号码 :CNM 1-5A, 5B 条件 : 将相应模组拉出一半，打开正面盖板 信号的动作 : 正常时候 ON 连锁条件 ( 前道工序 侧的机器→ NXT -…
QD139-03 3. 机器的安装
NXT II 安装手册 51
2. 请拆除安装在前道工序、后道工序电路板的搬运 I/F 筋板的 CN-M1 和 CN-M2 上的接插件。
3. 请参考下图取得连锁。
CN-M1 CN-M2
CN-CV1F CN-CV1F
LANE1
LANE2
LANE1
LANE2
01SET-0164Sb
CN-M1
CN-M2
ᷛޚᑻ
ࠡᎹᑣ⬉䏃ᵓᨀ䖤,)ㄟᵓ
ৢᎹᑣ⬉䏃ᵓᨀ䖤,)ㄟᵓ
01SET-0311S
CN-M1
CN-M2
LANE2
LANE1
LANE3
CN-M2
CN-CVIF F1
CN-CVIF F2
LANE2
LANE1
LANE3
CN-M1
CN-CVIF F1
CN-CVIF F2
ϝᨀ䖤䔼䘧ᨁ䕑㒘⫼ᑻ
ࠡᎹᑣ⬉䏃ᵓᨀ䖤,)ㄟᵓ
ৢᎹᑣ⬉䏃ᵓᨀ䖤,)ㄟᵓ
ࠡ䘧Ꮉᑣջᴎ఼
&10
%
ৢ䘧Ꮉᑣջᴎ
఼
9
㾺⚍ⱘᅮ乱⬉य़'&9㧭
㒻⬉఼ᅮ乱⬉⌕P$ҹϟ
⬉䰏ؐǡ:
㒻⬉఼
㒻⬉఼
⬉䰏
⬉䰏
1;7ᑻ
㧭㧮㧯㧰
㧝
㧞
㧟
㧠
㧡
⬉㒓ջᦦ༈ℷ䴶
&10
&
&10
'
&10
$
&10
&
&10
'
9
&10
&
&10
'
&10
%
&10
&
&10
'
&10
$
6(76
3. 机器的安装 QD139-03
52 NXT II 安装手册
关于前道工序侧 (CNM 1) 的连锁
关于后道工序侧 (CNM 2) 的连锁
连锁有效范围 4M-2 基座 : 模组 1, 2
2M-2 基座 : 模组 1, 2
连锁条件
(NXT-2 →前道工序侧的机器 )
针号码 :CNM1-5A, 5B
条件 : 将相应模组拉出一半，打开正面盖板
信号的动作 : 正常时候 ON
连锁条件
( 前道工序侧的机器→ NXT-2)
针号码 :CNM1-1C, 1D
条件 : 前道工序侧机器的安全盖板打开等，可以将手
伸入到模组内部的条件
信号的动作 : 正常时候 ON
接插头型式 *4 接插头型式 :55836-2070(MOLEX)
针型式 :56118-8228(MOLEX)
接插头设置地方 前道工序电路板搬运 I/F 筋板
连锁有效范围 4M-2 基座 : 模组 3, 4
2M-2 基座 : 模组 1, 2
连锁条件
(NXT-2 →后道工序侧的机器 )
针号码 :CNM2-5A, 5B
条件 : 将相应模组拉出一半，打开正面盖板
信号的动作 : 正常时候 ON
连锁条件
( 后道工序侧的机器→ NXT-2)
针号码 :CNM2-1C, 1D
条件 : 后道工序侧机器的安全盖板打开等，可以将
手伸入到模组内部的条件
信号的动作 : 正常时候 ON
接插头型式 *4 接插头型式 :55836-2070(MOLEX)
针型式 :56118-8228(MOLEX)
接插头设置地方 后道工序电路板搬运 I/F 筋板
QD139-03 3. 机器的安装
NXT II 安装手册 53
3.8 料盘单元 -L
在新安装了料盘单元 -L 或者移置了料盘单元 -L 后，请按照下述步骤调整料盘单元 -L 的高
度和倾斜度。如果已经调整完毕，那么在安装到机器本体或从机器机器本体上拆下时就不需
要重新调整。
3.8.1 高度和倾斜度的调整
该作业需要使用水平仪 （2 个）。首先，在从机器本体上拆下了料盘单元 -L 的状态下，预
调整高度和倾斜度。接着，在料盘单元 -L 被夹紧在机器本体的状态下进行主调整。

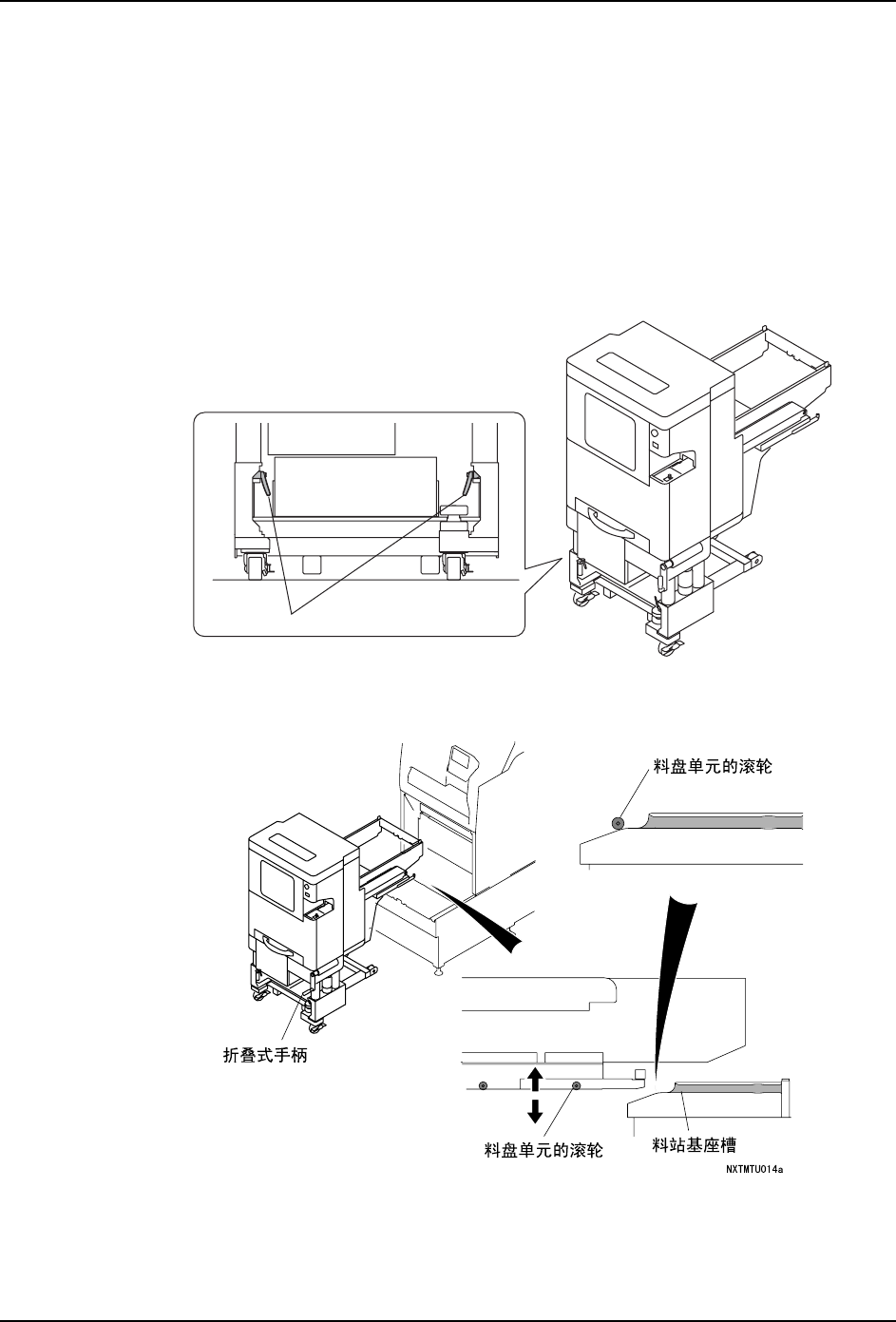

1. 逆时针拧松料盘单元 -L 下方的左右锁定杆。
2. 旋转折叠式手柄，使料盘单元 -L 的滚轮与模组端料站基座槽的大致高度相一致。此时，
请不要将料盘单元 -L 插入机器本体。
䫕ᅮᴚ
1;7078
