QD139-03 3. 机器的安装 NXT II 安装手册 59 3. 使用软件工具 「Equipment Check 」的 「移动到水平位置」指令 移动到下侧的料盘箱。 关于 Equip ment Check 的操作 方法， 请 参考 「N XT Ⅱ 系统手册」 的 「 Equipment Check」 章节。 4. 向左旋松料盘单元 -LT 右下方的锁定旋钮。一边看 着水平仪一边转动调整旋钮，大致调 整出 X 轴方向的水平度。 5.…
3. 机器的安装 QD139-03
58 NXT II 安装手册
3.9.2 高度和倾斜度的调整
该作业需要使用水平仪 （2 个）。首先，在从机器本体上拆下了料盘单元 -LT 的状态下，预
调整高度和倾斜度。接着，在料盘单元 -LT 被夹紧在机器本体的状态下进行主调整。
1. 逆时针拧松料盘单元 -LT 下方的左右锁定杆。
2. 旋转折叠式手柄，使料盘单元 -LT 的滚轮与模组端料站基座槽的大致高度相一致。此时，
请不要将料盘单元 -LT 插入机器本体。
䫕ᅮᴚ
1;7078
QD139-03 3. 机器的安装
NXT II 安装手册 59

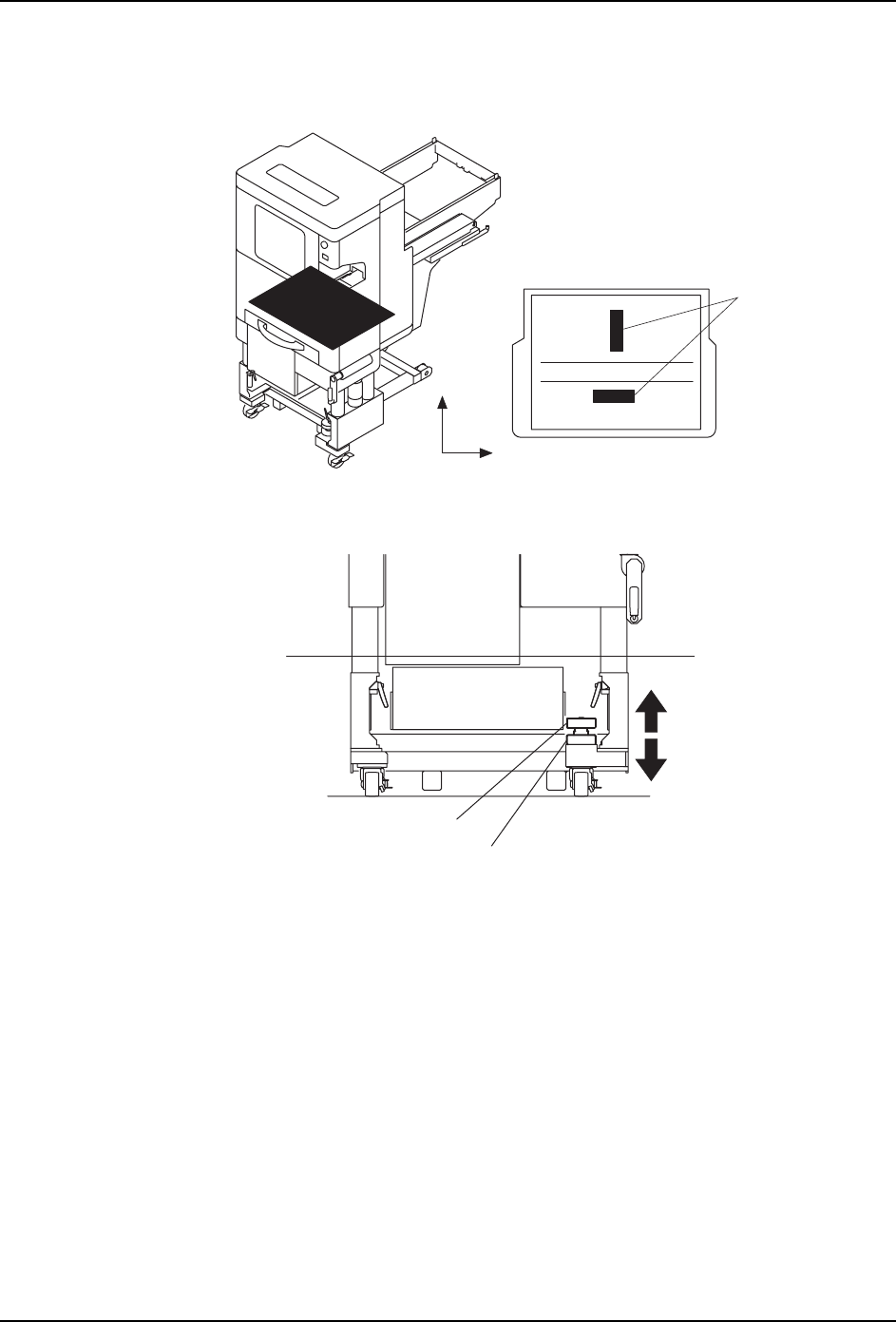

3. 使用软件工具 「Equipment Check」的 「移动到水平位置」指令移动到下侧的料盘箱。
关于 Equipment Check 的操作方法，请参考「NXT Ⅱ 系统手册」的「Equipment Check」
章节。
4. 向左旋松料盘单元 -LT 右下方的锁定旋钮。一边看着水平仪一边转动调整旋钮，大致调
整出 X 轴方向的水平度。
5. 进行安装料盘单元 -L 的机器侧的准备。请从模组上拆下料带元件相关的单元，变更元件
相机的位置。详细请参照 「NXT II 机械手册」的 「基本操作」「料盘单元 L/LT 的安装
/ 拆下」。
6. 将料盘单元 -LT 慢慢插入 POWER ON 状态的本机内部。料盘单元 -LT 完全插入后会自动被
夹紧。
䮼ջ
∈ᑇҾ
<
;
1;7078
䇗ᭈᮟ䪂
䫕ᅮᮟ䪂
;;
1;7078
3. 机器的安装 QD139-03
60 NXT II 安装手册

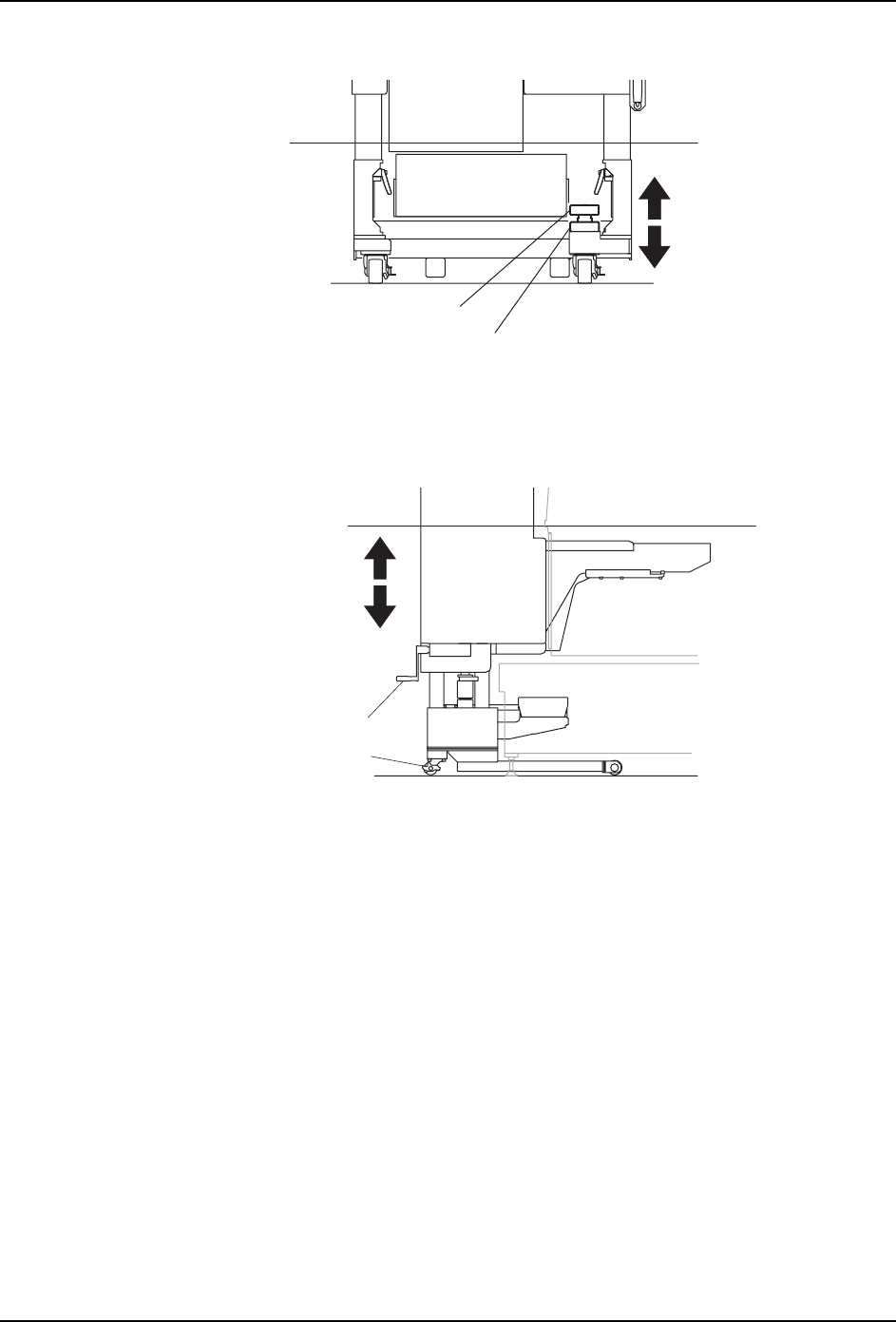

7. 一边观察水平仪，一边旋动调整旋钮，再次调整 X 轴方向的水平度。
8. 向右拧紧锁定旋钮。
9. 旋转折叠式手柄，通过调节料盘单元 -LT 的高度来调整 Y 轴方向上的水平度。
注意 ) 由于料盘单元 -LT 处于被机器夹紧的状态，大幅度调整高度可能使连接销损坏。请慢慢小心的
进行调整。
10.锁定左右的脚轮。
䇗ᭈᮟ䪂
䫕ᅮᮟ䪂
;;
1;7078
ᡬᓣᶘ
㛮䕂
<<
1;7078D
