4. 在 FUji Flexa 中设定 NXT-2 QD139-03
64 NXT II 安装手册
8. 显示出 [ 编辑机器 ] 对话框。请单击 [ 编辑基座 ]。
9. 在 [ 编辑基座 ] 对话框中。默认情况下每台基座显示 1 行队列。请双击 [ 基座名称 ] 数
据字段。
10.显示出 [ 输入计算机名称 ] 对话框。输入第一台 NXT-2 基座的 IP 地址或者网络名称，点
击 [OK]。
备注 ) 点击 [ 浏览 ] 可对基座的网络设定进行浏览。
11.双击 [ 机器通信服务器 ] 的数据字段。
12.显示出 [ 输入计算机名 ] 对话框。请输入安装了用于和机器进行通信的通信服务器的计
算机的 IP 地址或者网络名称，点击 [OK]。
备注 ) 点击 [ 浏览 ] 可对基座的网络设定进行浏览。
01SET-0294E
01SET-0295E
01SET-0296E
01SET-0297E
QD139-03 4. 在 FUji Flexa 中设定 NXT-2
NXT II 安装手册 65

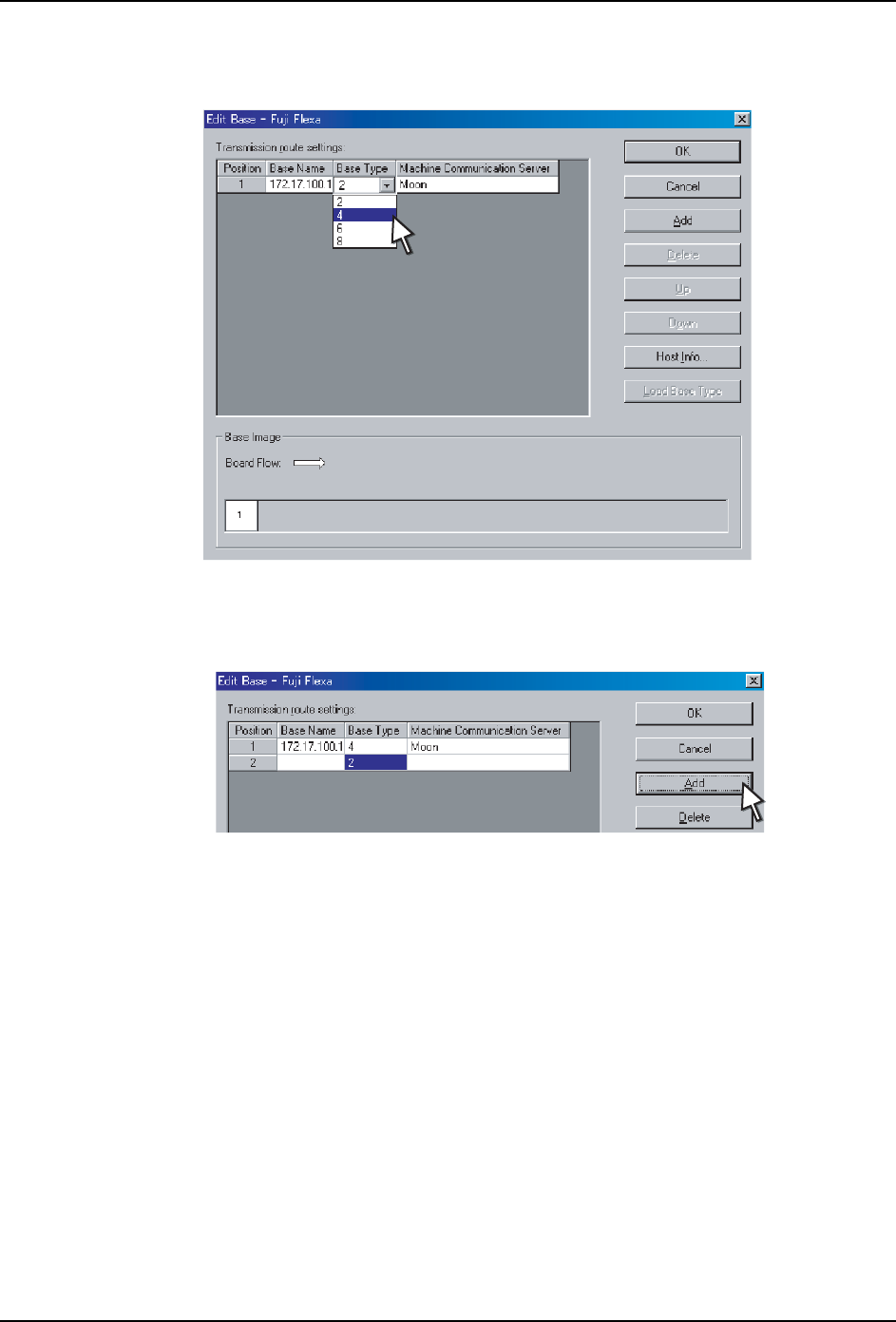

13.双击 [ 基座类型 ] 的数据字段，从下拉菜单中选择基座类型。[ 基座图像 ] 组中的图片
被更新。
备注 ) 如果 NXT-2 机器已经连接至网络，则需在安装后接通电源并点击 [ 读取基座类型 ]。基座类型
被自动判断出来。如果安装的生产线 / 机器和实际的生产线相异，则不能使用此指令。
14.点击 [ 添加 ]。出现新建列表。
15.双击 [ 基座名称 ] 项目数据字段中的第一列。显示出 [ 输入计算机名 ] 对话框。
16.输入下一个基座的 IP 地址或网络名称，点击 [OK]。
备注 ) 点击 [ 浏览 ] 可对基座的网络设定进行浏览。
17.双击 [ 机器通信服务器 ] 的数据字段的第一列。显示出 [ 输入计算机名 ] 对话框。
18.输入安装了用于和机器进行通信的通信服务器的计算机的 IP 地址或者网络名称，点击
[OK]。点击 [ 浏览 ] 可对计算机的网络设定进行浏览。
19.双击 [ 基座类型 ] 项目数据字段的第一列，从下拉菜单中选择基座类型。[ 基座图像 ] 组
中的图片被更新。
20.重复上述第 14 ～ 19 步操作，直至组内所有基座被添加。
备注 ) 使用 [ 上移 ]/[ 下移 ] 指令可以更改基座顺序。
01SET-0298E
01SET-0299E
4. 在 FUji Flexa 中设定 NXT-2 QD139-03
66 NXT II 安装手册
21.点击 [OK] 键。[ 编辑机器 ] 对话框被更新，显示出新添加的基座。
22.按照需要对对话框中前 3 个选项进行设定。下表对设定内容进行了说明。
23.单击基座名称处显示的加号（+），出现所选基座的设定内容。可以查看或更改不同基座
的设定内容。下表对设定不同内容的进行了说明。
24.完成机器通信设置后，点击 [ 保存 ]。点击 [ 关闭 ]，关闭 [ 编辑机器 ] 对话框。
25.如果指定的生产线具有 [ 实装生产线 ]，则在对话窗上表示有和传送服务器的更新内容
有关的信息。请单击 [OK] 键更新传送服务器的内容。
Field Label Meaning
Get Production Data 设定为 [Yes] 后，可获得机器的生产线监视器和生产线报告
器的生产信息。设定为 [No] 则无法获得机器的生产信息。
Board Flow 指定 NXT-2 机器的电路板搬运方向。
Conveyor Type 指定 NXT-2 的搬运轨道类型。“Dual”表示双搬运轨道系统，
安装于所有模组。“Single”表示单搬运轨道系统，安装于
所有模组。
Field Label Meaning
Base Name 请指定 IP 地址或基座的网络名称。此设定是与基
座进行通信所必需的。
Base Type 请指定基座上打开的位置数目。指定基座类型。
Machine Communication Server 这是作为机器通信服务器运转的计算机名称。该计
算机也被用作生产线管理服务器以及传输服务器。
