5. 安装 FUJI 附加软件 QD139-03
78 NXT II 安装手册
5.5 Realtime Workingrate Buffer Service（RWB 服务）
的安装
在 NXT 机器中使用的所有 Fuji Flexa 通信服务器 PC 上需要安装 Realtime Workingrate
Buffer Service（RWB 服务）。如果安装了附加软件服务器并运行的话，就能够进行 Realtime
Workingrate Buffer Service 的安装。通过 WEB 浏览器访问附加软件服务器并下载必要的
软件后进行安装。
1. 请双击 NXT-2 的 Fuji Flexa 通信服务器 PC 桌面上的 [Internet Explorer] 的图标。
2. 输入地址 (URL)“http://<FUJI accessory software server name>/fujiweb”并按 Enter
键。如果找到服务器电脑，就会显示下载页面。必要的项目被下载后，就会显示 [ 主页
]。在该页面上显示 NXT-2 机器的基本信息。

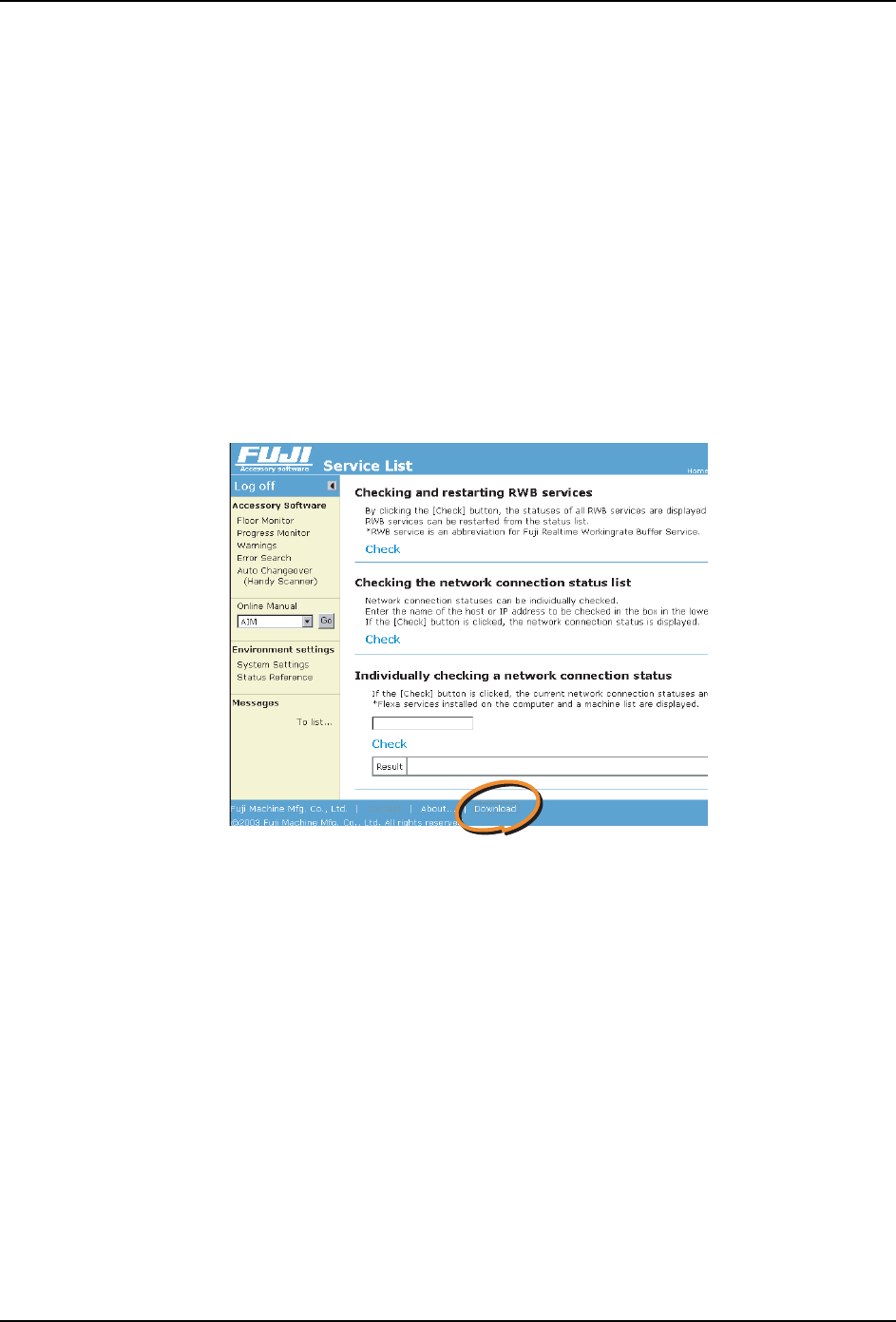

3. 请单击在线监视器的标题中的 [ 服务一览表 ]。
4. 单击画面下方的 [ 下载 ] 后，就会显示下载画面。
5. 请从 Fuji Reltime Workingrate Buffer Service 栏单击 [ 下载 ]。
6. 请单击对话框的 [ 执行 ]。软件被下载到 PC 上并自动安装软件。另外，选择 [ 保存 ] 并
指定保存文件夹后，所下载的安装程序就会被保存到 PC 上，并自动开始安装。
7. 由于会显示是否进行 Realtime Workingrate Buffer Service （RWB 服务）安装的确认
框，请单击 [Yes]。已经安装了 RWB 服务时，当使用下载服务时，会显示是否更新 RWB 服
务的确认框。
8. 选择安装文件夹，单击 [ 下一步 ] 后，就会进行软件的安装。
9. 单击 [ 结束 ] 后就会结束安装。为了使安装有效，需重新启动 PC。
01SET-0304E
QD139-03 6. Fujitrax Verifier 的设定
NXT II 安装手册 79
6. Fujitrax Verifier 的设定
6.1 前言
Fujitrax Verifier 主要有 2 个功能，即供料器 / 元件验证功能和元件管理功能。除了这 2
个功能以外，Fujitrax Verifier 还有很多其他功能，但因该类功能同以前的机器相同，因
此本手册上没有记载。关于本手册中未记载的验证功能，以及所记载功能的详情，请参照
Fujitrax Verifier 操作手册。
请务必正确的安装好 Fujitrax Verifier，为了和 NXT-2 机相连接，请在执行本章所述步骤
之前先行启动。下面说明如何对已经完成了安装和构成的 Fujitrax 系统进行设置，使其可
以和 NXT-2 机进行通信。本章未记载有关 Fujitrax 的安装及构成方式的说明。关于 Fujitrax
Verifier 的安装及构成方法相关的详情、或有关本章说明的详情，请参照 Fujitrax Veri
-
fier 操作手册。
6.2 必要条件
在 NXT-2 机上使用 Fujitrax Verifier 的必要条件如下。
·已经安装好 Fujitrax Verifier Central Server，并且和 Kit Server 一起处于运
行中。
·NXT-2 机和 Kit Server 一起被添加至电脑的生产线配置中。
·NXT-2 Fujitrax 的构成被设置为 ON。
·若 NXT-2 机的用户使用 Kit Handy，则 Kit Handy 的设定已经被添加。
请按照以下步骤完成上述设定。
6.2.1 安装与执行 Central Server
安装 Kit Server 时，无需对 Central Server 进行特殊的安装操作。在计算机上安装版本正
确的 Kit Server 后，对应的 Central Server 也会自动被安装。若在主数据库服务等中指定
Central Server 的设定，则电脑状态为 ON 时，则随时可以运行 Central Server。
1. 通过安装了 NXT-2 机器的 Kit Server 的 PC 上的开始菜单的快捷方式打开 Fuji Central
Server Setting Program 后，就会显示 [Fuji Central Server Settings] 对话框。
2. 在 [User ID] 文本框内输入 [FUJIADMIN] 并输入与 User ID 对应的密码及 Verifier 数据
库的服务名。
3. 输入 Verifier 数据库的服务名。
4. 通过 [Log Size] 的下拉菜单指定 Central Server 的最大记录尺寸。
5. 不要变更 [Miss Prevention Timer] 的初始设定值，维持原状。
6. Fujitrax Verifier 的设定 QD139-03
80 NXT II 安装手册
6. 进行有关快速验证的设定。
7. 单击 [OK]，为了使新设定有效需重新启动 PC。
6.2.2 将 NXT-2 机添加至 Fujitrax 的生产线结构
以下说明如何在 Fujitrax Verifier 的生产线配置中添加 NXT-2 机器。
1. 用开始菜单的快捷键打开 Kit 生产线配置程序。
2. 请在 [User ID] 文本框中输入 [FUJIADMIN] 后，输入正确的密码以及 Verifier 数据库的
服务名称。
3. 点击 [OK]，出现 [Kit Line Configuration] 画面。
4. 从画面左侧区域中选择工厂，从 [ 编辑 ] 菜单中选择 [ 添加生产线 ]。
5. 在 [ 生产线名称 ] 数据字段中设定 NXT-2 机的生产线名称，在 [Kit 服务器主电脑名称 ]
的数据字段中设定 NXT-2 机所使用的 Central Server 的电脑名。
6. 从画面左侧区域中选择新生产线，从 [ 编辑 ] 菜单中单击 [ 添加生产线 ]。新建机器用的
数据字段显示在画面右侧的区域。
7. 请在 [ 机器别名 ] 字段中设定 NXT-2 机的机器名称。机器名称必须与 Fuji Flexa 中使用
的机器名称相一致。
8. 在 [ 机器类型 ] 的下拉菜单中选择 [NXT]。
9. 在 [ 中央服务器 ] 字段中输入基座所使用的中央服务器名称。这里使用的中央服务器名
称必须同生产线的 Kit Server 所使用的服务器名称相一致。
10.请在 [Board]、[Parts Out Mode] 中设定其他必要的项目。
备注 ) 各个项目的详细内容，请参考 [Fujitrax Verfier 安装手册 ]-[9. 生产线构成的设定 ]。
11.请选择画面左侧区域的新机器。从 [ 编辑 ] 菜单单击 [ 添加基座 ]。在画面右侧的区域
上显示出新建基座用的数据字段。
12.在 [ 基座名称 ] 的字段中输入第一个基座名称。
项目 说明
Every time of removed
feeder
选择了该项目后，在安装供料器之前必须进行供料
器及元件的快速验证。即使已经存在了供料器与元
件间的 ID 也必须进行快速验证。
Normal 选择了该项目后，在安装供料器之前不需要进行供
料器及元件的快速验证。但是，此时必须存在供料
器与元件间的 ID。
01SET-0306E
<Sever name>
<Machine name>
