番号 品名 記号 形式 メーカー 定格 個数 備考 ｺｰﾄﾞ番号
NO. NAME SYMBOL TYPE MANUFACTURER RATING Q'T
Y
NOTE CODE No.
1 押釦スイッチ (M1PBPL10) A3SJ-90A1-24EG オムロン DC24V,12.5mA 1 SYSTEM ON A5043W
PUSH BUTTON SWITCH SBHL10/M1 OMRON 1c
2 押釦スイッチ (M2PB11) AR22V2R-03R 富士電機 3b 1 EMG.STOP A50442
PUSH BUTTON SWITCH SB11/M2 FUJI ELECTRIC
3 押釦スイッチ AR22V7R-03R 富士電機 3b (1) EMG.STOP、ｷｰ A50446
PUSH BUTTON SWITCH FUJI ELECTRIC 付き OPTION
4 押釦スイッチ (M2PBPL11) A3SJ-90E1-24EG オムロン DC24V,12.5mA 1 START A50431
PUSH BUTTON SWITCH SBHL11/M2 OMRON 1c
5 押釦スイッチ (M2PBPL12) A3SJ-90E1-24EG オムロン DC24V,12.5mA 1 READY ON A50431
PUSH BUTTON SWITCH SBHL12/M2 OMRON 1c
6 押釦スイッチ (M2PB12) A3SJ-90E1-24EY オムロン 1c 1 CYCLE STOP A50437
PUSH BUTTON SWITCH SB12/M2 OMRON
7 端部ショートバリア A3SA-4001 オムロン 3
SIDE SHORT BARRIER OMRON 4
8
9 ソケット A3SJ-4106 オムロン 4
SOCKET OMRON
10 セレクトスイッチ (M2SS11)AH164-PK6B22 富士電機 1 S4021F
SELECT SWITCH SA11/M2 FUJI ELECTRIC 2a2b
11 ブザー (M2BZ11) M2BJ-B24A オムロン DC24V,7mA 1 H3051R
BUZZER HA11/M2 OMRON
12 M2BJ-BH24D DC24V,50mA 高音量，可変式 H3051T
（OPTION）
13
14
15
16
17
NAME 電気部品明細表 PAGE
ELECTRIC PARTS LIST 1/27

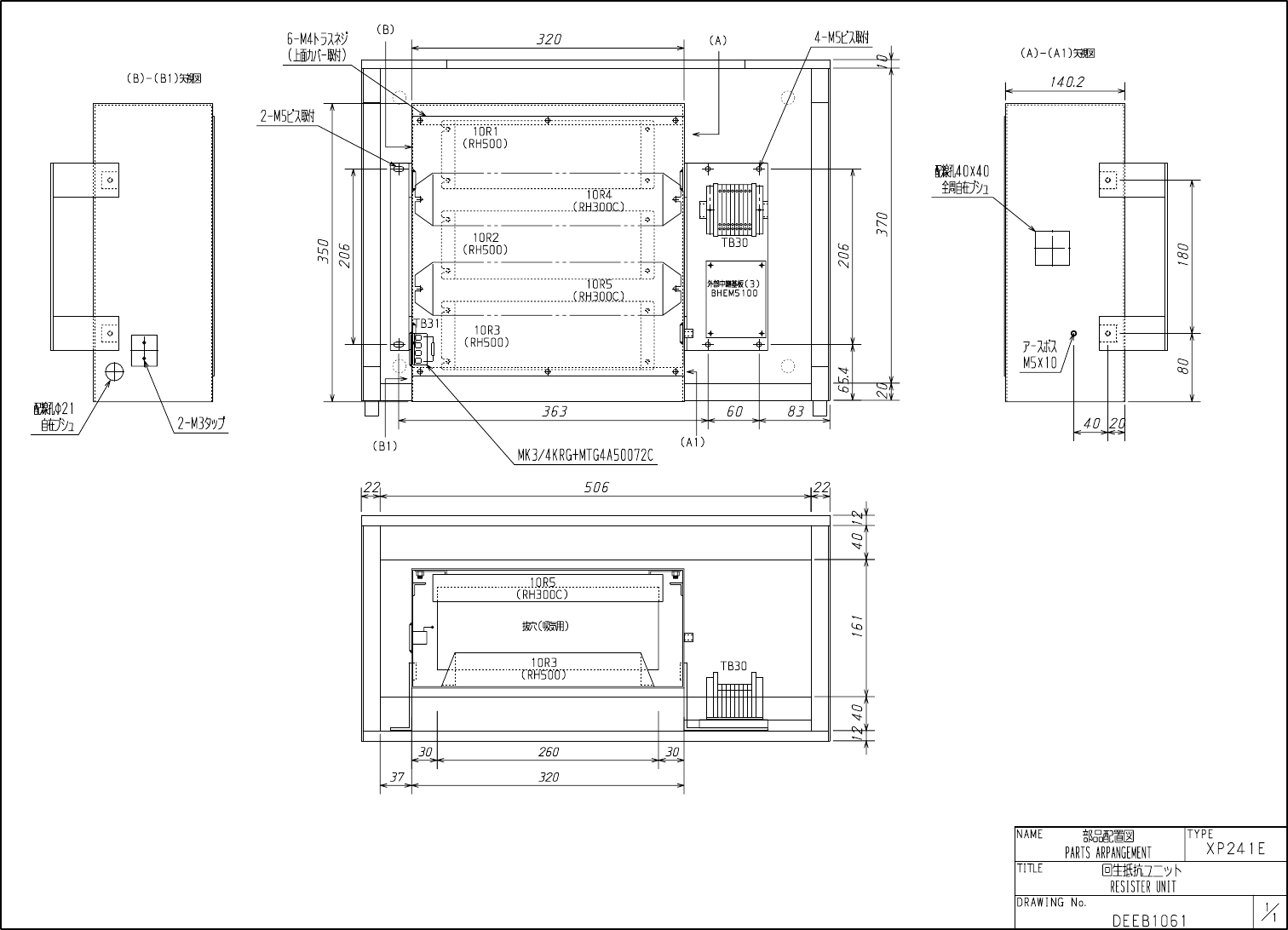

TYPE
Side1 OPERATION PANEL XP241E
DRAWING NO.
DEEP1014 1/1
TITLE Side1 操作ﾊﾟﾈﾙ
