KMB-1712 Rev . :It had a change without the compatibility . Please be careful at the time of the parts ordering. Rev.: 過去に互換性の無い変更が入った部品。部品発注時は注意してください。 No. Part No. Part Name Q’ty Remarks Rev. Rank Level 1 KMB-M920A-00 …

100%1 / 79
KMB-1712
44
3
3
6
6
2
1
37
D
A
B
C
37
39
39
38
38
38
43
35
35
5
15
23
36
42
29
17
10
10
13
18
32
28
8
34
34
31
34
16
20
31
21
41
24
7
32
41
19
37
42
33
33
26
27
22
4
9
30
25
36
14
46
46
45
10
46
12
11
37
40
12
11
37
40
12
11
37
40
7
1

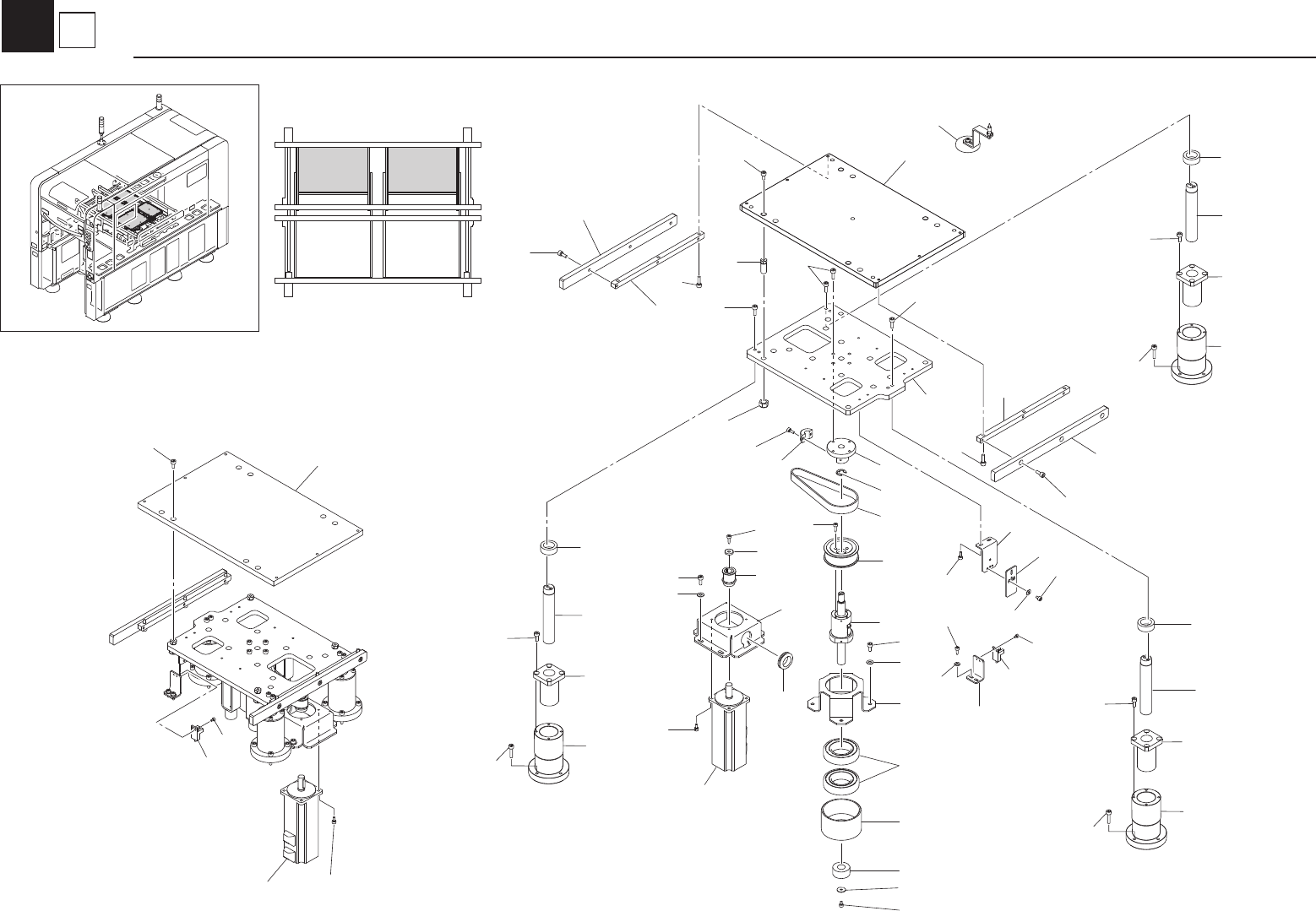

Push-UP A / C
Conveyor
KMB-1712
Rev. :It had a change without the compatibility. Please be careful at the time of the parts ordering.
Rev.: 過去に互換性の無い変更が入った部品。部品発注時は注意してください。
No. Part No. Part Name Q’ty Remarks Rev. Rank Level
1 KMB-M920A-00 PLATE 1(357X400) 1 A-Table /
Í
2 KLF-M920B-00 STAY 1 /
Í
3 KLF-M920C-00 PLATE,ARM 2 /
Í
4 KLF-M9212-00 HOUSING 1 /
Í
5 KLF-M921D-00 BELT 342-3GT-15 1 /
Í
6 KLF-M921G-00 PLATE 2 /
Í
7 KLF-M921H-01 PLATE,DOG 1 L=58mm /
Í
8 KLF-M921N-00 JOINT A 1 /
Í
9 KLF-M921S-00 BRKT.,MOTOR 1 /
Í
10 KLF-M9226-00 SHAFT 3 /
Í
11 KLF-M9227-02 HOUSING SLEEVE 3 /
Í
12 KLF-M9232-00 BALL BUSH 3 /
Í
13 KLF-M9238-00 COLLAR 1 /
Í
14 KGA-M921T-00 BOLT 4 /
Í
15 KHW-M9215-00 PULLEY:P60-3GT 1 /
Í
16 KHW-M921K-00 BRKT.,SENSOR 1 /
Í
17 KHY-M9211-00 HOUSING,BRG. 1 /
Í
18 KHY-M921M-01 WASHER 1 /
Í
19 KHY-M921P-00 JOINT B 1 /
Í
20 KLF-M653L-10 SENSOR PU1 ORG ASSY 1 A-Table B
Í
21 KLF-M653L-20 SENSOR PU2 ORG ASSY
1 C-Table B
Í
22 KKE-M9218-00 GROMMET 1 /
Í
23 KKE-M9B00-00 BALL SCREW PU 1 /
Í
24 KKT-M921G-00 BRKT.,DOG 1 /
Í
25 KV7-M9205-01 PULLEY 1:P22-3GT 1 /
Í
26 90K65-332625 AC SERVO MOTOR 1 A-Table B
Í
27 90K65-332626 AC SERVO MOTOR 1 C-Table B
Í
28 90440-01J090 CIRCLIP 1
29 90933-01J007 BEARING 2
30 90990-28J076 WASHER 1
31 91312-03005 BOLT HEX.SOCKET HEAD 2 M3X5
32 91312-04006 BOLT HEX.SOCKET HEAD 3 M4X6
33 91312-04008 BOLT HEX.SOCKET HEAD 4 M4X8
34 91312-04010 BOLT HEX.SOCKET HEAD 10 M4X10
35 91312-04012 BOLT,HEX.SOCKET HEAD 5 M4X12
36 91312-05010 BOLT HEX.SOCKET HEAD 8 M5X10
37 91312-05012 BOLT HEX.SOCKET HEAD 22 M5X12
38 91312-05014 BOLT HEX.SOCKET HEAD 10 M5X14
No. Part No. Part Name Q’ty Remarks Rev. Rank Level
39 91312-05016 BOLT HEX.SOCKET HEAD 6 M5X16
40 91312-05020 BOLT HEX.SOCKET HEAD 12 M5X20
41 92902-04200 WASHER PLAIN 6
42 92902-05200 WASHER PLAIN 8
43 95602-10100 NUT U 4
44 KKV-M920D-00 PUSH UP PIN UNIT 1 /
45 KMB-M920A-00 PLATE 1(357X400) 1
C-Table (Plate only)
/
Í
46 KMB-M9221-00 DAMPER PU 3 /
Í
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
7
1
Push-UP A / C
Conveyor
KMB-1712
45
4
4
7
7
3
1
38
38
39
40
40
39
39
44
36
36
6
16
24
37
43
5
42
30
18
11
46
11
46
11
46
14
19
33
29
9
35
35
35
21
17
32
22
25
8
33
42
20
38
43
34
34
27
28
23
10
31
26
37
15
37
2
32
D
A
B
C
13
12
38
41
13
12
38
41
13
12
38
41
7
2
Push-UP B / D
Conveyor
