1 Montageanleitung Head Reconfiguration Kit CPP für die SIPLACE X-Serie Head Reconfiguration Kit 1.7 Montage des CPP-Bestückkopfs Ausgabe 03/2010 34 Kopf unten Kopf oben Befestigungs - löcher mi t Hülsen Haltelasche Kopf…
Head Reconfiguration Kit 1 Montageanleitung Head Reconfiguration Kit CPP für die SIPLACE X-Serie
Ausgabe 03/2010 1.7 Montage des CPP-Bestückkopfs
33
1
VORSICHT:
Der Bestückkopf kann auf zwei unterschiedlichen Höhen montiert werden. CPP_L ent-
spricht einer BE-Höhe von 6 mm. CPP_H entspricht einer BE-Höhe von 11,5 mm.
Wird der CPP-Kopf in einem Bestückbereich mit stationärer Kamera, TwinHead oder
MTC verwendet, so darf dieser nur in der oberen Position montiert werden. 1

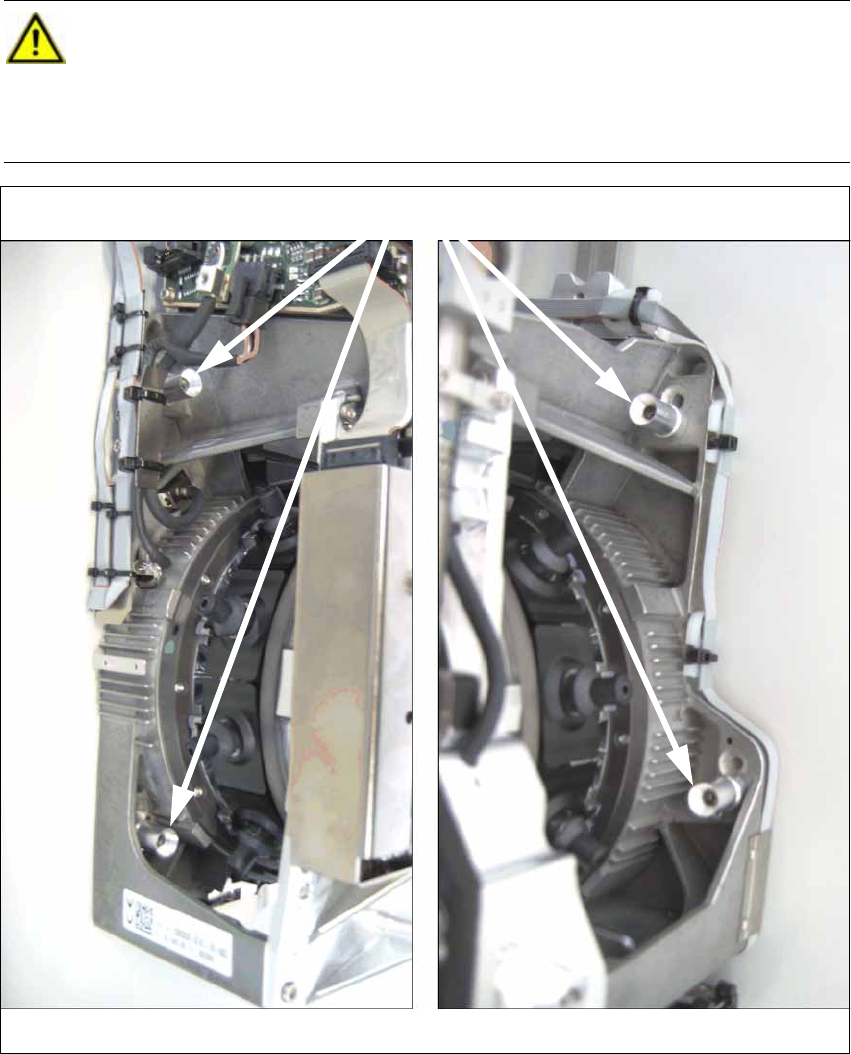

Kopf-Schrauben (hier in Position "Kopf oben")
Linke Seite Rechte Seite
1 Montageanleitung Head Reconfiguration Kit CPP für die SIPLACE X-Serie Head Reconfiguration Kit
1.7 Montage des CPP-Bestückkopfs Ausgabe 03/2010
34
Kopf unten
Kopf oben
Befestigungs-
löcher mit
Hülsen
Haltelasche
Kopf unten
Kopf oben
Head Reconfiguration Kit 1 Montageanleitung Head Reconfiguration Kit CPP für die SIPLACE X-Serie
Ausgabe 03/2010 1.7 Montage des CPP-Bestückkopfs
35
1.7.4.3 Montage des Bestückkopfs
X Hängen Sie den Bestückkopf mit der Haltelasche auf den zugehörigen Haken am Portal.
X Stecken Sie die beiden Flachbandkabel des Kabelsatzes CPP/X-Serie [03074061-xx] an der
Umsetzplatine PCB/Kopfadapter CPP/A364 [03077980-xx] fest. Dies ist, je nach Kameratyp,
nach dem Festschrauben des Kopfes nicht mehr möglich.
VORSICHT:
Das linke Kabel am Kopf gehört zum unteren Stecker am Kopf-Adapter. Das rechte Ka-
bel am Kopf gehört zum oberen Stecker am Kopf-Adapter. Die Kabel liegen dabei "inein-
ander". Ansonsten bleibt die Maschine beim Hochlaufen mit einem Fehler stehen. In
einigen Fällen besteht die Möglichkeit das Teile der Maschine zerstört werden. 1
