Head Reconfiguration Kit 1 Montageanleitung Head Re configuration Kit CPP für die SIPLACE X-Serie Ausgabe 03/2010 1.7 Montag e des CPP-Bestückkopfs 37 X S tecken Sie die beiden S tecker der BE-Kamera an. X Setzen Sie den…
1 Montageanleitung Head Reconfiguration Kit CPP für die SIPLACE X-Serie Head Reconfiguration Kit
1.7 Montage des CPP-Bestückkopfs Ausgabe 03/2010
36
X Schließen Sie die Kabelschellen.
Abb. 1.7.2 Flachbandkabel am CPP (hier mit Kamera-Typ 28)
X Heben Sie den Bestückkopf leicht an (0,5 mm), so dass der Kopf in seine endgültige Position
einrastet, und halten Sie den Bestückkopf in dieser Position fest.
X Schrauben Sie den Bestückkopf fest (4 Schrauben).
Achten Sie auf die korrekte Höhe, die richtigen Schraubenlängen und das richtige Drehmo-
ment: DIN912 M4x18 - 8.8 [00095023-xx], Anzugsdrehmoment: 2,7 N
Schellen
schließen
Stecker oben
und unten am
Kopf-Adapter
anstecken
Stecker links und rechts am Kopf anstecken
Head Reconfiguration Kit 1 Montageanleitung Head Reconfiguration Kit CPP für die SIPLACE X-Serie
Ausgabe 03/2010 1.7 Montage des CPP-Bestückkopfs
37

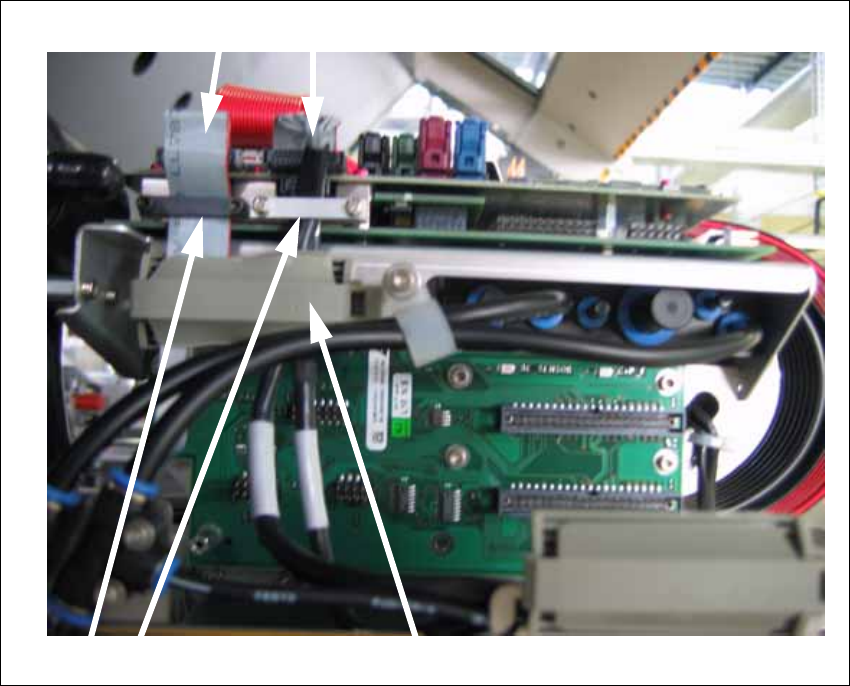

X Stecken Sie die beiden Stecker der BE-Kamera an.
X Setzen Sie den Sicherungsbügel auf und schrauben Sie diesen fest.
X Schließen Sie die Kabelschelle.
1
Kabelschelle schließen
Stecker anstecken
Sicherungsbügel
1 Montageanleitung Head Reconfiguration Kit CPP für die SIPLACE X-Serie Head Reconfiguration Kit
1.7 Montage des CPP-Bestückkopfs Ausgabe 03/2010
38

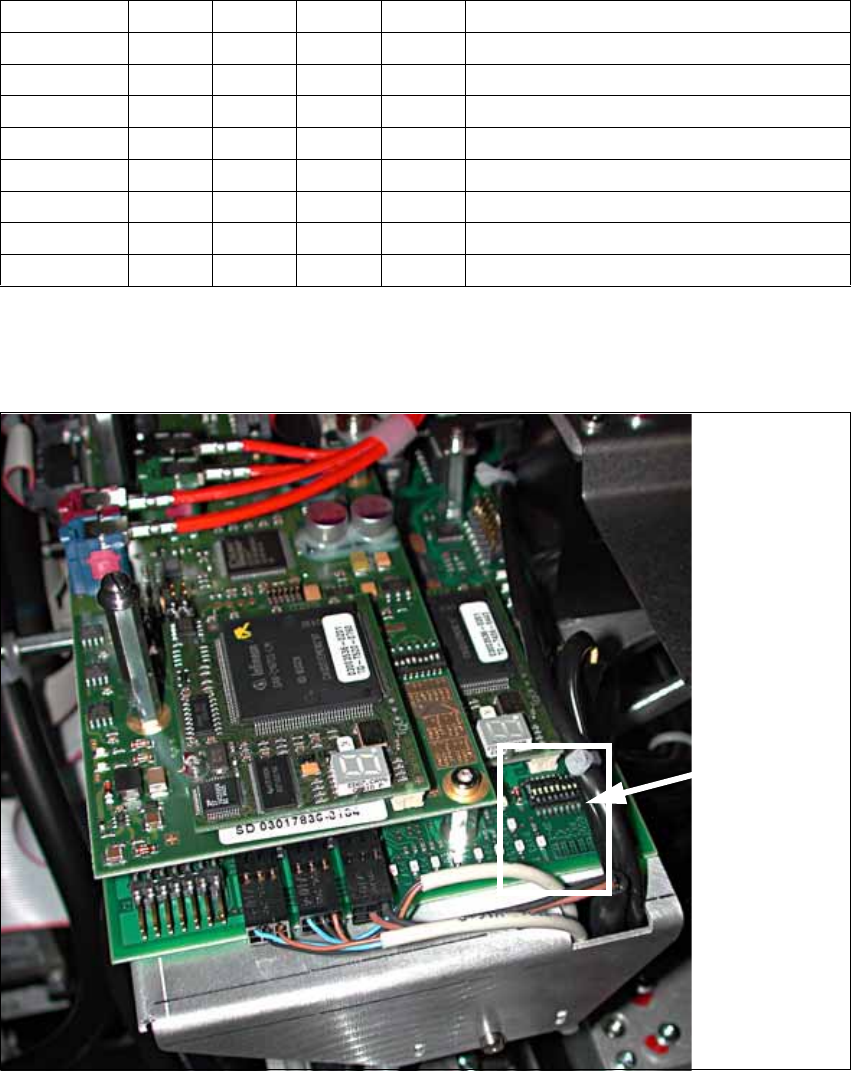

1.7.4.4 Einstellung Kopfinterfaceplatine C500
X Kontrollieren Sie die Jumperstellung an der Kopfinterfaceplatine C500:
1
X Sollte es zu CAN-Bus-Problemen kommen, messen Sie den Widerstand zwischen Pin 7
(CAN High) und Pin 2 (CAN Low). Dieser sollte 60 Ohm betragen.
1
Jumper Portal 1 Portal 2 Portal 3 Portal 4
1 0 1 0 1 Portal ID0
2 0 0 1 1 Portal ID1
3 1 1 1 1 120 Ohm CAN-Abschlußwiderstand
4 0 0 0 0 Boot
5 0 0 0 0 Reset
6 0 0 0 0 CAN-ID0
7 0 0 0 0 CAN-ID1
8 0 0 0 0 Schreibschutz aufgehoben
Position der
Jumper
