1 Montageanleitung Head Reconfiguration Kit CPP für die SIPLACE X-Serie Head Reconfiguration Kit 1.7 Montage des CPP-Bestückkopfs Ausgabe 03/2010 44 X Montieren Sie das V entil für Pipettenstation kp lt. [03055785-xx] mi…

Head Reconfiguration Kit 1 Montageanleitung Head Reconfiguration Kit CPP für die SIPLACE X-Serie

Ausgabe 03/2010 1.7 Montage des CPP-Bestückkopfs

X Wenn der Abstand zu groß ist, legen Sie Abstimmplatten unter:

Abstimmplatten für Pipetten-Abwurfvorichtung [03039514-xx und 03021079-xx],

Schrauben DIN7991 M4x20 - 8.8 [00333782-xx].

X Demontieren Sie die Deckplatte über dem BE-Abwurfbehälter.

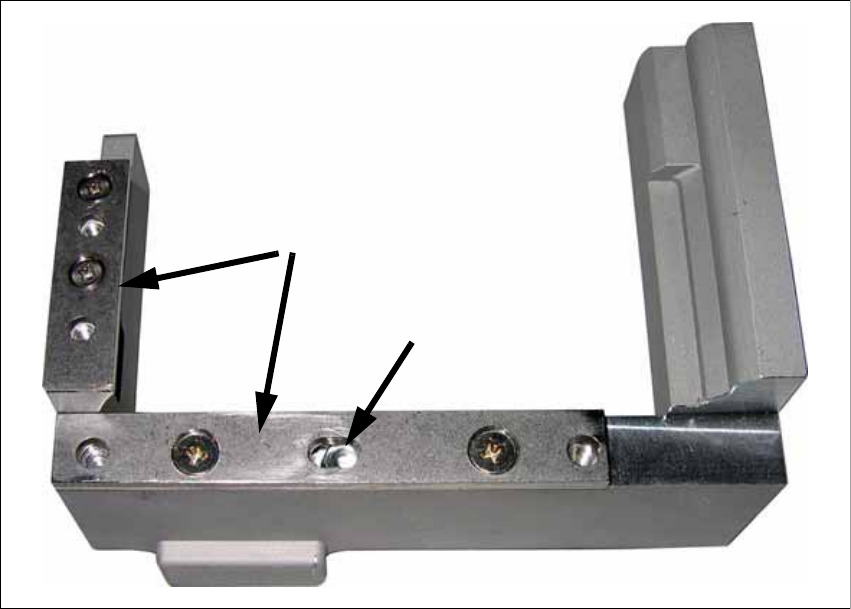

Langloch

Abstimmplatten

1 Montageanleitung Head Reconfiguration Kit CPP für die SIPLACE X-Serie Head Reconfiguration Kit

1.7 Montage des CPP-Bestückkopfs Ausgabe 03/2010

X Montieren Sie das Ventil für Pipettenstation kplt. [03055785-xx] mit den beiden DIN912-M3 x

16-A2-70 Schrauben am BE-Wagen Einzug.

X Ersetzen Sie, sofern noch nicht geschehen, den Stopfen QSC-6H am Magnetventil Einzug-

steuerung durch die "Y-Steckverbindung mit Steckhuelse QSY-6H-4" [03055792-xx].

X Verbinden Sie den "Schlauch PUN4 125 mm" mit der Y-Steckverb. und dem "Ventil fuer Pipet-

tenstation kplt." [03055785-xx].

Die zweite Öffnung am Y-Steckverbinder muss mit dem Pneumatikschlauch des Pipetten-

wechslers verbunden oder mit dem Stopfen QSC-4H verschlossen werden.

X Verbinden Sie den Schlauch "Schlauch PUN4 200 mm" mit dem "Ventil fuer Pipettenstation

kplt." und der Pipettenstation.

X Verbinden Sie das bereits im BE-Wagen Einzug vorverdrahtete "Kabel Einzug X-Serie: Pipet-

tenstation." [03053223-xx] mit dem "Ventil fuer Pipettenstation kplt."

X Befestigen Sie das "Ventil fuer Pipettenstation kplt." mit zwei "DIN 912-M2,5 x 16-A2-70"

[00350291-xx] bzw. "DIN 912-M3 x 16-A2-70" [00325349-xx] Schrauben wie im Bild oben dar-

gestellt am BE-Wagen-Einzug.

Setzen Sie den Abwurfbehälter [03048638-xx] und BE-Abwurfbehälter bis 6x6 [03049954-xx] ein.

Bei älteren Maschinen verwenden Sie anstelle von Version [03049954-xx] die Version

[03039042-xx]. Dieser Abwurfbehälter darf in keinem Fall höher als die Transportwange sein. 1

Sofern bereits die Abfrage Abwurfbehälter montiert ist, muss noch der Sensor für diesen Abwurf-

behälter ummontiert werden. Verwenden Sie hierzu die Sensorbefestigung LLK [03077835-xx].

Näheres hierzu finden Sie auch in der Montageanleitung Abfrage Abwurfbehälter X-Serie / D3

[00194716-xx]. 1

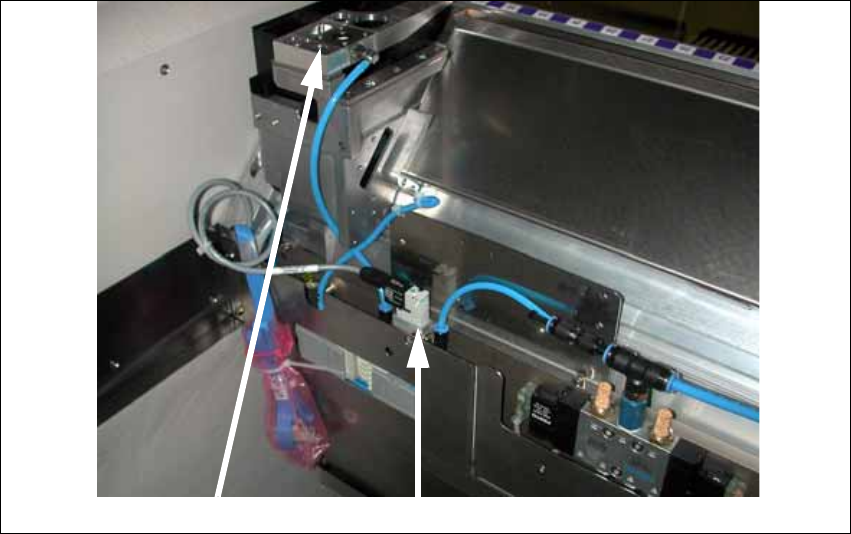

Pipettenstation Ventil

Head Reconfiguration Kit 1 Montageanleitung Head Reconfiguration Kit CPP für die SIPLACE X-Serie

Ausgabe 03/2010 1.7 Montage des CPP-Bestückkopfs

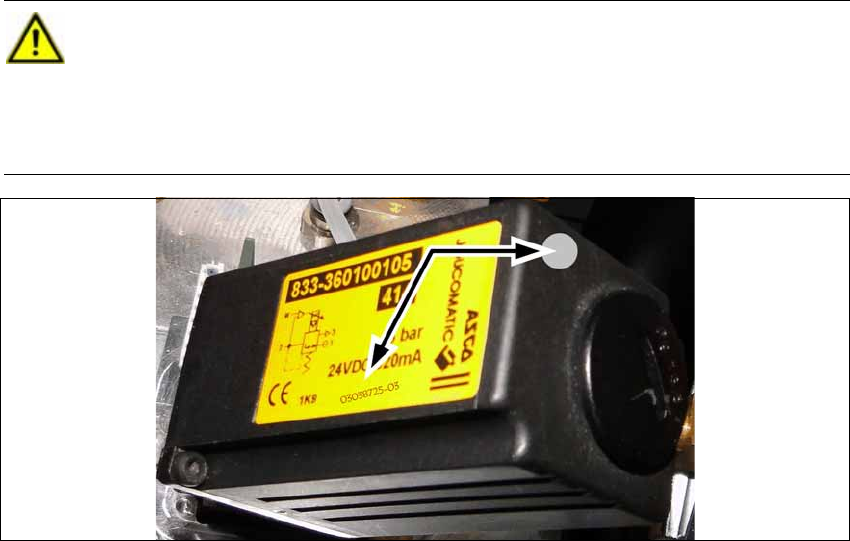

1.7.7 Druckluftregler Pneumatikeinheit

Korrigieren Sie die Einstellung am Druckregler in der Pneumatikversorgung. Lesen Sie dazu die

Technische Info TI2010-02V07. 1

VORSICHT:

Nicht für Maschinen mit Druckregler 03038725- ab FS03 (siehe Etikett) erforderlich. 1

Bereits eingestellte Druckregler <FS03 sind mit einem grauem Lack gekennzeichnet

oder mit der Art.-Nr. beschriftet. Diese dürfen nicht nochmals verstellt werden. Werden

diese dennoch verstellt, so muss der Druckregler ausgetauscht werden. 1
