1 Montageanleitung Head Reconfiguration Kit CPP für die SIPLACE X-Serie Head Reconfiguration Kit
1.7 Montage des CPP-Bestückkopfs Ausgabe 03/2010
46

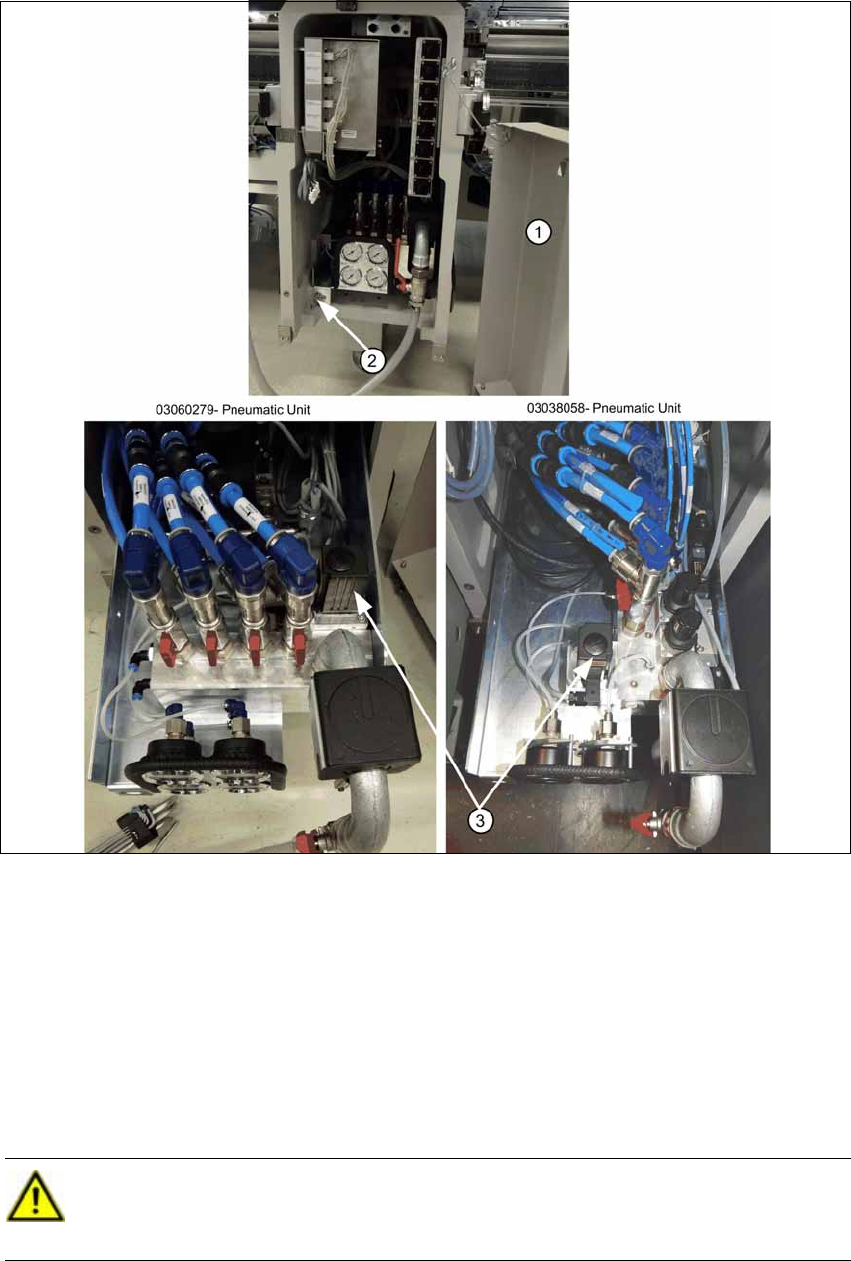

X Öffnen Sie die Tür (1) über der Druckluftversorgung.
X Trennen Sie die Maschine von der Druckluftversorgung.
X Lösen sie den Einschub (2) und ziehen Sie die Pneumatikversorgung um ca. 400 mm aus der
Maschine.
X Lösen Sie den Stecker vom Druckregelventil (3). Hierzu benötigen Sie einen Schraubendre-
her.
X Lösen Sie die Abdeckung über dem Druckregelventil (3) und heben sie diese vorsichtig ab.
Hierzu benötigen Sie einen Inbus der Größe 2,5.
VORSICHT:
Die Abdeckung mit der Buchse ist mit Kabeln mit der darunterliegenden Platine verbun-
den. 1
Head Reconfiguration Kit 1 Montageanleitung Head Reconfiguration Kit CPP für die SIPLACE X-Serie
Ausgabe 03/2010 1.7 Montage des CPP-Bestückkopfs
47

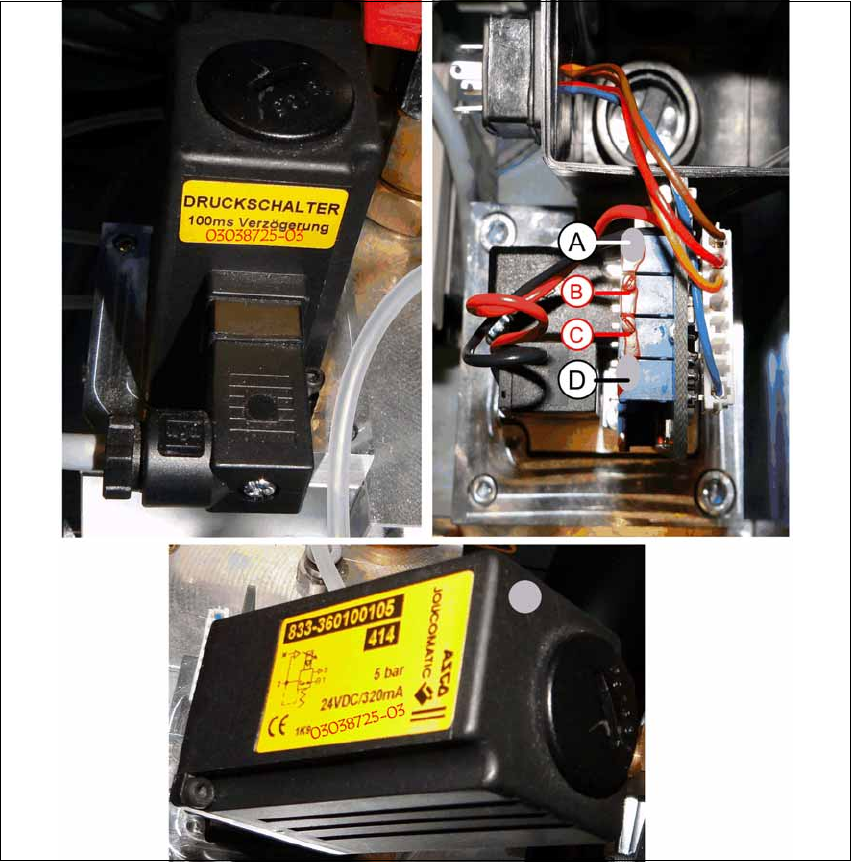

X Verstellen Sie das Potentiometer (A) um 2 und das Potentiometer (D) um eine Umdrehung im
Uhrzeigersinn. Verwenden Sie hierzu einen Schraubendreher der Größe 0.
Die beiden mittleren Potentiometer (B) und (C) dürfen auf keinen Fall verstellt werden..
VORSICHT:
Es handelt sich bei den Potentiometern um so genannte Endlos Potentiometer d. h.
ohne Endposition. Sollten sie die Potentiometer falsch eingestellt werden so kann diese
Einstellung im Werk nicht wieder hergestellt werden. Es kann zu sporadischen Druck-
luftabschaltungen kommen. In diesem Fall kann das Pneumatikventil nur durch ein
neues ersetzt werden. [03038725-03] 1
VORSICHT:
Ab dem FS 03 ist die Einstellung durch den Hersteller gewährleistet (vsl. ab April 2010).
Diese passt für alle Kopf Konfigurationen und darf nicht mehr verstellt werden. 1
Gleichzeitig erhalten die Druckventile einen Aufkleber mit der SIPLACE Artikel Nr. wo-
durch der FS 03 erkennbar ist. 1
Auf Druckventilen kleiner FS 03 ist kein Aufkleber mit einer SIPLACE Ar
t.-Nr. ange-
brac
ht. 1
1 Montageanleitung Head Reconfiguration Kit CPP für die SIPLACE X-Serie Head Reconfiguration Kit
1.7 Montage des CPP-Bestückkopfs Ausgabe 03/2010
48
X Kennzeichnen Sie die neu eingestellten Potentiometer (A) und (D) mit dem grauen Siche-
rungslack [00318199-xx].
X Schrauben Sie die Abdeckung wieder auf das Ventil und stecken Sie den Stecker wieder an.
X Kennzeichen Sie das Druckregelventil ebenfalls mit dem grauen Sicherungslack und beschrif-
ten Sie das vorhandene Etikett mit der Art.-Nr.: und dem neuen FS [03038725-03].
X Schieben Sie den Pneumatikeinschub wieder vorsichtig in die Maschine und sichern sie die-
sen mit der Schraube.
X Stellen Sie die Druckluftversorgung wieder her und schließen Sie die Abdeckung über der
Pneumatikversorgung.
