1 Montageanleitung Head Reconfiguration Kit CPP für die SIPLACE X-Serie Head Reconfiguration Kit 1.7 Montage des CPP-Bestückkopfs Ausgabe 03/2010 52 1.7.13 Abschliessende Arbeit en in der S tations-SW X Laden Sie di e Fi…

Head Reconfiguration Kit 1 Montageanleitung Head Reconfiguration Kit CPP für die SIPLACE X-Serie

Ausgabe 03/2010 1.7 Montage des CPP-Bestückkopfs

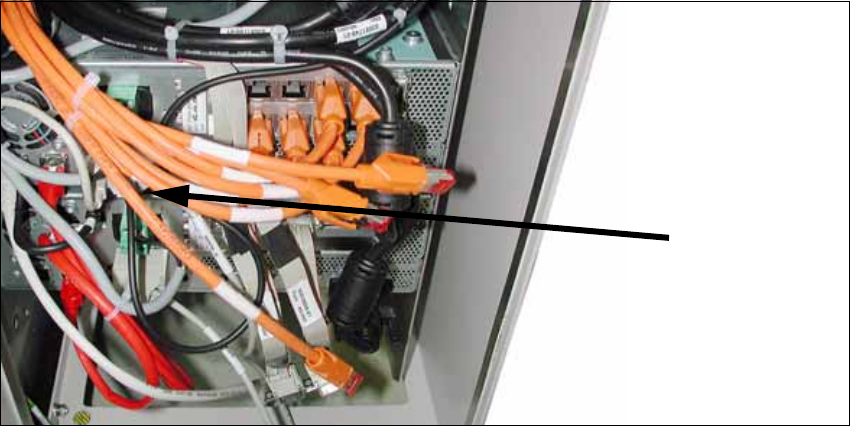

X Stecken Sie einen USB-Stick oder ein anderes geeignetes Speichermedium in den USB-Slot

des Stationsrechners.

X Speichern Sie die Maschinendaten vom Speichermedium auf den Stationsrechner.

1.7.12 Abschließende Arbeiten

X Schalten Sie den Bestückautomaten am Hauptschalter ein.

X Wechseln Sie in das Servicetchniker Menü. (Siehe Abschnitt 1.6 "Ablauf Bestückkopf-Tausch"

auf Seite 17, Punkte 13 bis 15)

X Übernehmen Sie die Daten (Nullpunktkorrektur Stern und Z-Achse) aus dem Bestückkopf.

Wenn der Bestückkopf das erste Mal auf einer Maschine installiert wird, enthält er noch keine

Kallibrierdaten.

X Kalibrieren Sie den Bestückkopf.

Wenn der Bestückkopf bereits auf einer anderen Maschine verwendet wurde, können die

Kalibrierdaten aus dem Speicher des Bestückkopfes verwendet werden.

USB-Stick

BoxPC

1 Montageanleitung Head Reconfiguration Kit CPP für die SIPLACE X-Serie Head Reconfiguration Kit

1.7 Montage des CPP-Bestückkopfs Ausgabe 03/2010

1.7.13 Abschliessende Arbeiten in der Stations-SW

X Laden Sie die Firmware für den CPP-Kopf.

X Vermessen Sie Kamera und Pipettenwechsler.

X Führen Sie eventuell das Mapping durch.

X Führen Sie einen weiteren Neustart durch.

Der Umbau ist damit abgeschlossen. 1

1.7.14 SIPLACE Pro

Siehe Abschnitt 1.8.1 "Konfiguration der Bestückköpfe mit SIPLACE Pro" auf Seite 53. 1

Head Reconfiguration Kit 1 Montageanleitung Head Reconfiguration Kit CPP für die SIPLACE X-Serie

Ausgabe 03/2010 1.8 Demontage Bestückkopf

1.8 Demontage Bestückkopf

1.8.1 Konfiguration der Bestückköpfe mit SIPLACE Pro

X Stoppen Sie im SIPLACE Pro alle Aufträge der Linie.

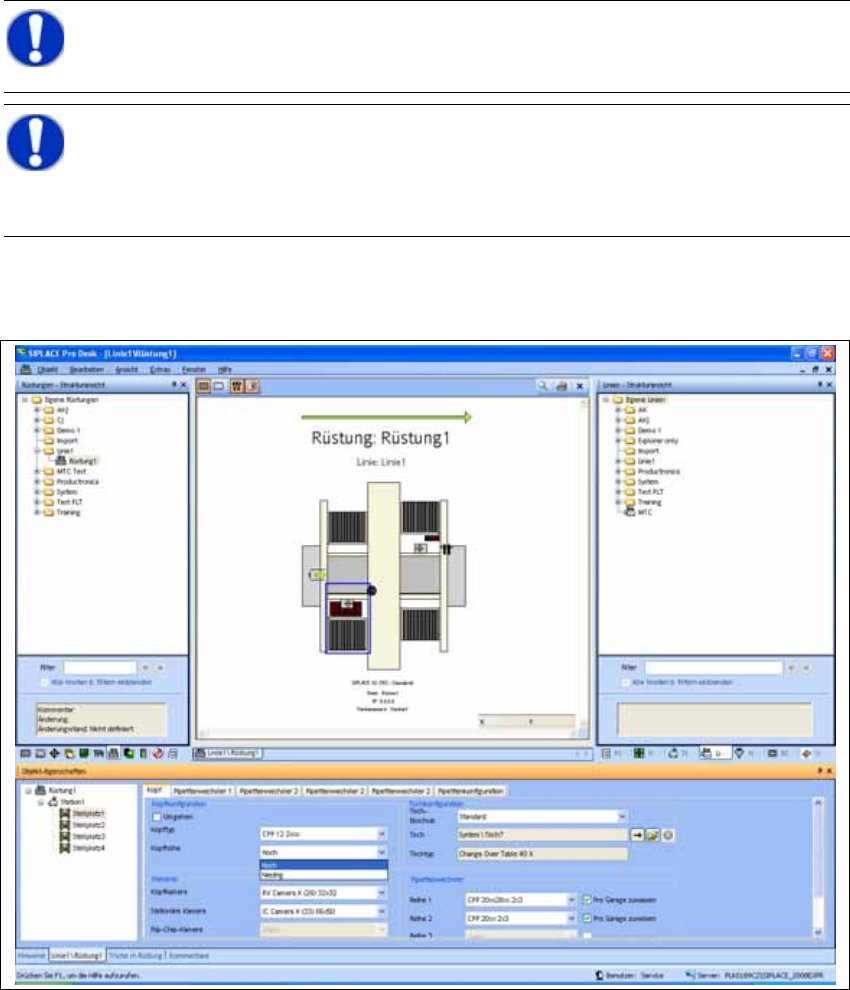

X Tragen Sie im Dialog "Eigenschaften Rüstung" den neuen Bestückkopftyp, den Kameratyp

und die Pipettenwechslerkonfiguration für den entsprechenden Maschinenstellplatz ein.

X Optimieren Sie die Rüstung in SIPLACE Pro neu. Achten Sie dabei darauf die korrekte Kopf-

höhe einzustellen.

HINWEIS:

Erstellen Sie eine Sicherheitskopie der SIPLACE Pro-Daten. 1

HINWEIS:

Es empfiehlt sich, bereits zu diesem Zeitpunkt den neuen Kopf in die Rüstung einzutra-

gen (Kameras und Pipetten) und die Optimierung für die Rüstungen durchführen zu las-

sen. 1
