00196428-0102_AI_Reconfig_Kit_X-Serie_CPP_DE EN - 第53页
Head Reconfiguration Kit 1 Montageanleitung Head Re configuration Kit CPP für die SIPLACE X-Serie Ausgabe 03/2010 1.8 Demontage Bestückkopf 53 1.8 Demont age Bestückkop f 1.8.1 Konfiguration der Best ückköp fe mit SIPLAC…
1 Montageanleitung Head Reconfiguration Kit CPP für die SIPLACE X-Serie Head Reconfiguration Kit
1.7 Montage des CPP-Bestückkopfs Ausgabe 03/2010
52
1.7.13 Abschliessende Arbeiten in der Stations-SW
X Laden Sie die Firmware für den CPP-Kopf.
X Vermessen Sie Kamera und Pipettenwechsler.
X Führen Sie eventuell das Mapping durch.
X Führen Sie einen weiteren Neustart durch.
Der Umbau ist damit abgeschlossen. 1
1.7.14 SIPLACE Pro
Siehe Abschnitt 1.8.1 "Konfiguration der Bestückköpfe mit SIPLACE Pro" auf Seite 53. 1
Head Reconfiguration Kit 1 Montageanleitung Head Reconfiguration Kit CPP für die SIPLACE X-Serie
Ausgabe 03/2010 1.8 Demontage Bestückkopf
53
1.8 Demontage Bestückkopf
1.8.1 Konfiguration der Bestückköpfe mit SIPLACE Pro
X Stoppen Sie im SIPLACE Pro alle Aufträge der Linie.
X Tragen Sie im Dialog "Eigenschaften Rüstung" den neuen Bestückkopftyp, den Kameratyp
und die Pipettenwechslerkonfiguration für den entsprechenden Maschinenstellplatz ein.
1
X Optimieren Sie die Rüstung in SIPLACE Pro neu. Achten Sie dabei darauf die korrekte Kopf-
höhe einzustellen.
HINWEIS:
Erstellen Sie eine Sicherheitskopie der SIPLACE Pro-Daten. 1
HINWEIS:
Es empfiehlt sich, bereits zu diesem Zeitpunkt den neuen Kopf in die Rüstung einzutra-
gen (Kameras und Pipetten) und die Optimierung für die Rüstungen durchführen zu las-
sen. 1
1 Montageanleitung Head Reconfiguration Kit CPP für die SIPLACE X-Serie Head Reconfiguration Kit
1.8 Demontage Bestückkopf Ausgabe 03/2010
54
1
1.8.2 Sichern der bestehenden Maschinendaten

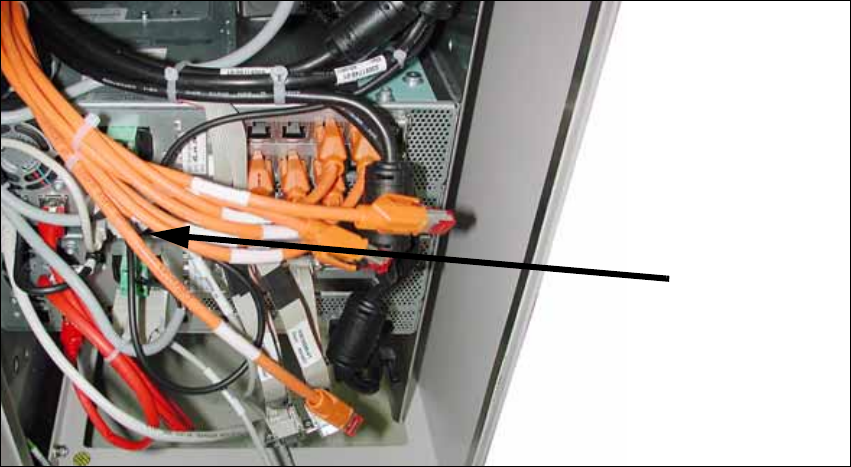

X Stecken Sie einen USB-Stick oder ein anderes geeignetes Speichermedium in den USB-Slot
des Stationsrechners.
1
1
X Speichern Sie die Maschinendaten auf das Speichermedium. Wählen Sie dazu Service --> Ma-
schinendaten archivieren...
X Docken Sie die BE-Wagen ab.
X Fahren Sie den Stationsrechner herunter und schalten Sie den Bestückautomaten am Haupt-
schalter ab. Trennen Sie den Automaten vom Stromversorgungsnetz und von der Pneumatik-
versorgung.
USB-Stick
BoxPC
