Head Reconfiguration Kit 1 Montageanleitung Head Re configuration Kit CPP für die SIPLACE X-Serie Ausgabe 03/2010 1.8 Demontage Bestückkopf 59 1.8.4 Demont age Kopfadapterplatine X Lösen Sie die 6 Schrauben und nehm en S…
1 Montageanleitung Head Reconfiguration Kit CPP für die SIPLACE X-Serie Head Reconfiguration Kit
1.8 Demontage Bestückkopf Ausgabe 03/2010
58
1

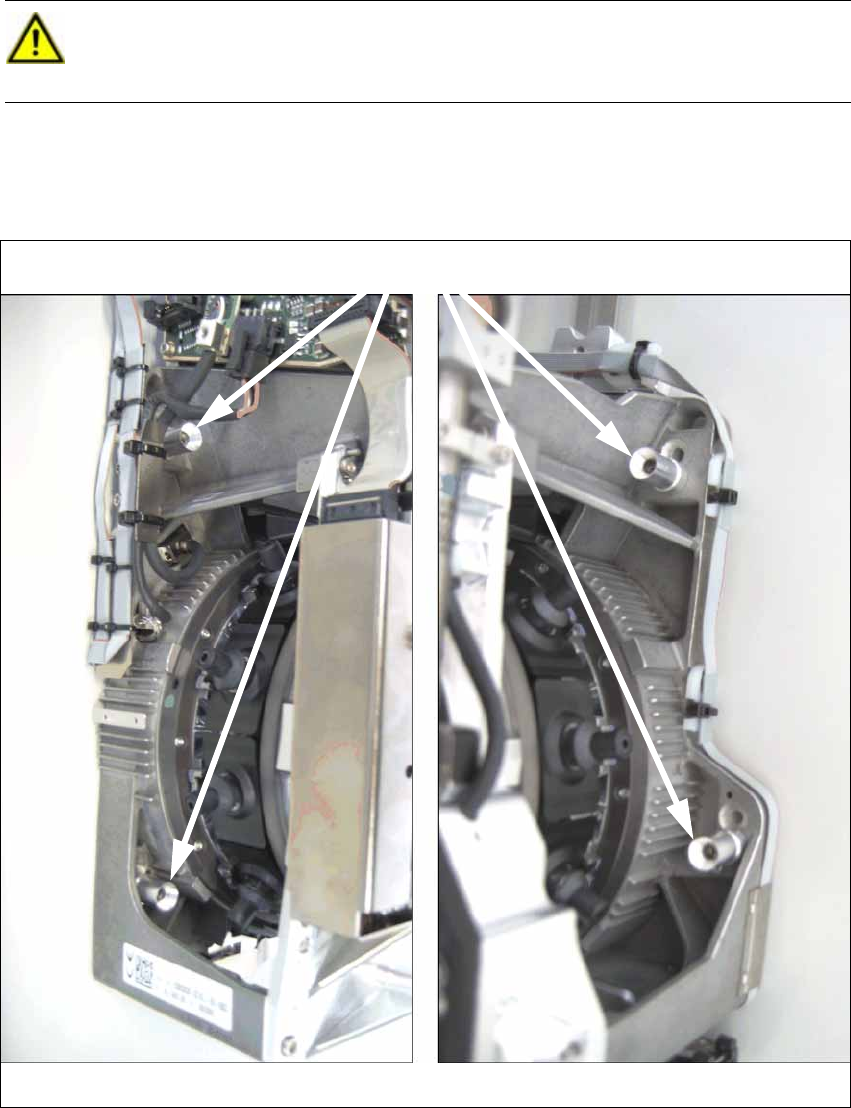

X Lösen Sie die vier Befestigungsschrauben des Bestückkopfs und nehmen Sie den Bestück-
kopf ab.
VORSICHT:
Halten Sie den Bestückkopf beim Lösen der Befestigungsschrauben am Griff gut fest,
um das Hinunterfallen und eine mögliche Beschädigung zu vermeiden! 1
Kopf-Schrauben
Linke Seite Rechte Seite
Head Reconfiguration Kit 1 Montageanleitung Head Reconfiguration Kit CPP für die SIPLACE X-Serie
Ausgabe 03/2010 1.8 Demontage Bestückkopf
59
1.8.4 Demontage Kopfadapterplatine
X Lösen Sie die 6 Schrauben und nehmen Sie die Kopfadapterplatine ab (siehe Fotos unten).
Bei der Umrüstung auf einen C&P20-Kopf kann auf diesen Schritt verzichtet werden. In diesem
Fall muss allerdings hier der Kabelhalter wieder montiert werden.
X Entfernen Sie auch die Kabelschelle und den Sechskantbolzen.
Kopfadapterplatine
6 Schrauben
Kabelschelle
Sechskantbolzen
1 Montageanleitung Head Reconfiguration Kit CPP für die SIPLACE X-Serie Head Reconfiguration Kit
1.8 Demontage Bestückkopf Ausgabe 03/2010
60
1.8.5 Ausbau der Servokarten
X Entfernen Sie die Servoverstärker Stern, Z-Achse und den DC/DC-Wandler für die DP-An-
triebe.
Siehe auch Abschnitt 1.7.5 "Tausch der Servokarten" auf Seite 40.
Beim Umbau auf C&P20 kann die Servokarte Sternachse und der DC/DC-Wandler weiter ver-
wendet werden.
Der Servoverstärker der Z-Achse muss in jedem Fall entfernt werden.
1
