1 Montageanleitung Head Reconfiguration Kit CPP für die SIPLACE X-Serie Head Reconfiguration Kit
1.8 Demontage Bestückkopf Ausgabe 03/2010
62
1.8.7 Ausbau der Option "Pipettenwechsler"
X Zum Ausbau des Pipettenwechslers lesen Sie bitte die Montageanleitung Pipettenwechsler X-
Serie [00196432-xx].
1.8.8 Ausbau der Option "Abfrage Abwurfbehälter"
1.8.9 Ausbau der Option "Stationäre Kamera"
1.8.10 Ausbau der Option "MTC"
Wird der CPP mit einem MTC betrieben, so muss der Y-Anschlag auf der MTC-Seite mit Ver-
längerung eingebaut werden. 1
Mit TwinHead können die Verlängerungen entfallen. 1
VORSICHT: Crash-Gefahr
Betreiben Sie die Bestückköpfe immer nur mit dem jeweils dazu passenden Pipetten-
wechsler mit den richtigen Magazinen. Mit einem falschen Pipettenwechsler besteht
Crash-Gefahr!
Bei einem Wechsel auf den C&P20-Bestückkopf ist es ausreichend, die Magazine aus-
zutauschen. 1
HINWEIS:
Der Pipettenwechsler des CPP-Kopfes kann nur an Maschinen mit CAN-Knoten betrie-
ben werden. 1
HINWEIS:
Bei Verwendung der Option "Abfrage Abwurfbehälter" muss ein zusätzlicher Sensor für
den Abwurfbehälter für große Bauelemente nachgerüstet werden [03079030-xx]. 1
Lesen Sie zum Thema "Abfrage Abwurfbehälter" auch die
Montageanleitung Abfrage Abwurfbehälter X-Serie / D3 [00194716-xx]. 1
HINWEIS:
Lesen Sie zum Thema "Stationäre Kamera" auch die
Montageanleitung Stationäre Kamera X-Serie [00194554-03]. 1
Head Reconfiguration Kit 1 Montageanleitung Head Reconfiguration Kit CPP für die SIPLACE X-Serie
Ausgabe 03/2010 1.8 Demontage Bestückkopf
63
X Entfernen Sie die zwei Verlängerungen für den Anschlag Y-Achse [03075963-01] "Anpassung
Anschlag Y-Achse MTC").
HINWEIS:
Lesen Sie zum Thema MTC2 auch die
Montageanleitung MTC2 auf BE-Wagen-Einzug, X-S [00194725-xx] und die
Installationsanleitung MTC2 an SIPLACE HF [00193897-xx]. 1
VORSICHT:
Ein MTC mit einem C&P20(A) ist nicht zulässig. 1

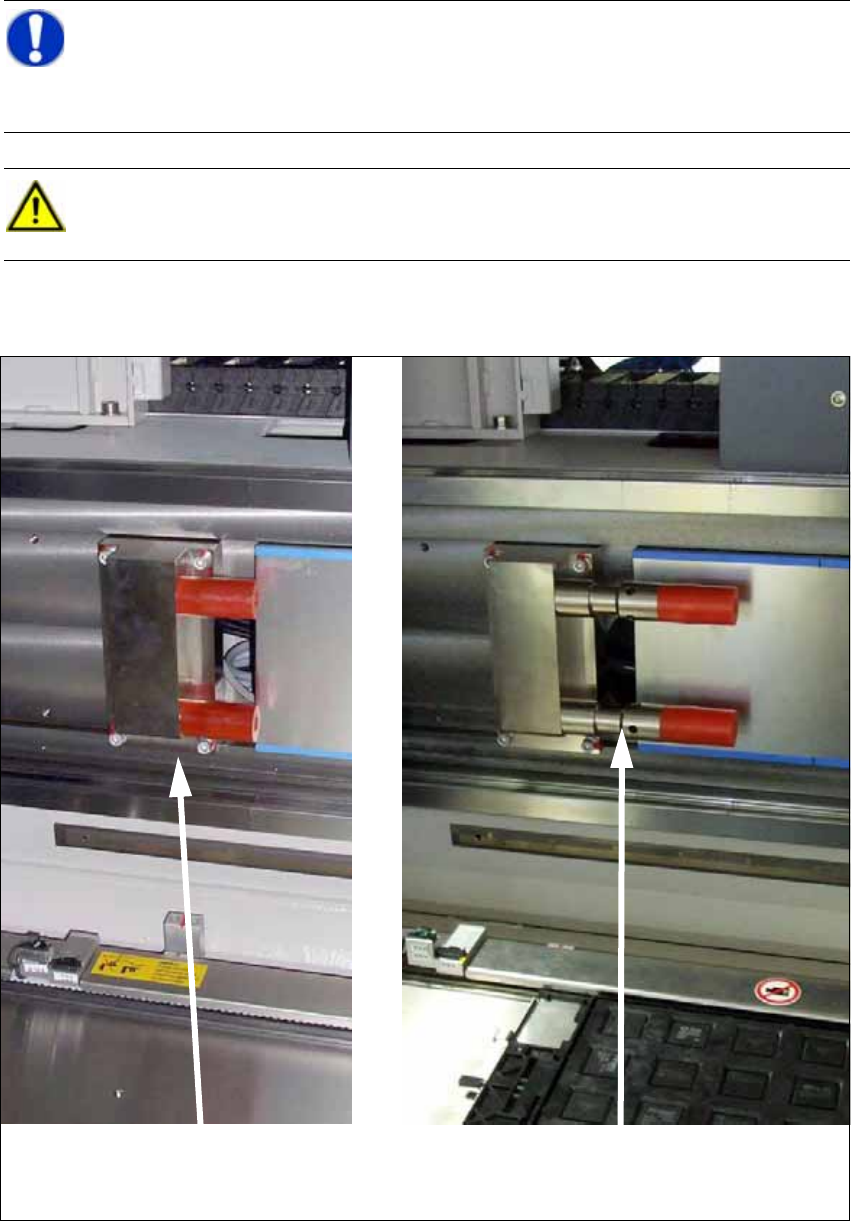

Y-Anschlag Standard
(MTC mit TwinHead)
Y-Anschlag für MTC mit CPP
1 Montageanleitung Head Reconfiguration Kit CPP für die SIPLACE X-Serie Head Reconfiguration Kit
1.9 Anhang Ausgabe 03/2010
64
1.9 Anhang

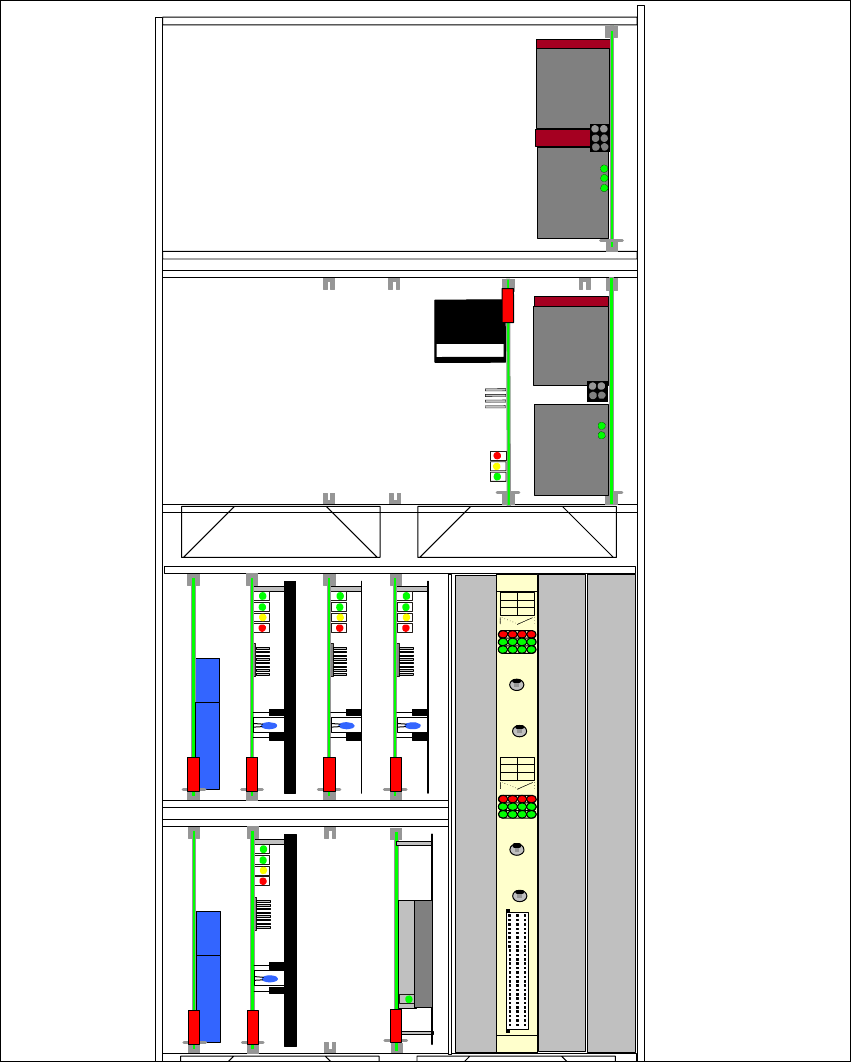

1.9.1 Konfiguration Axis Unit A364
1
A1
A2
A1 A2
CE BE
0IN
ED ON
A3
A4
A3 A4
CE BE
0IN
ED ON
1
23 4
TBS 250/10X1
TBS 250 /20Y1
SDS 120/1.5Z2 (00353445-01)
DC/ DC Wandler Dp-Antriebe (03002397-)
Gantry
3
Axisunit A364 X-Serie CPP
15 V / 5A 15 V / 5A
5 V / 15A 15V/1,7A 15V/ 1,7A
LZS250/1000
Only in Axis unit PA2
DBM01/01NO2
DBM01/01NO2
X
Y
Star
Z
Gantry 3
SDS 120/2.5S1 (00353445-04)
