NPM-DGS 程序手册 5.3 CAD/BOM 文件的导入 EJS9AC-MB-05P-31 Page 5-107 ③ 错误标签 以 GenCAD14 宏显示在导入中发生的错误。 显示项目 项目 说明 ‘#’ 对所发生的错误标注序号后显示。 ‘ 错误信息 ’ 显示错误内容。 Project050300S-2 1C00
NPM-DGS
程序手册
5.3 CAD/BOM
文件的导入
Page 5-106 EJS9AC-MB-05P-31

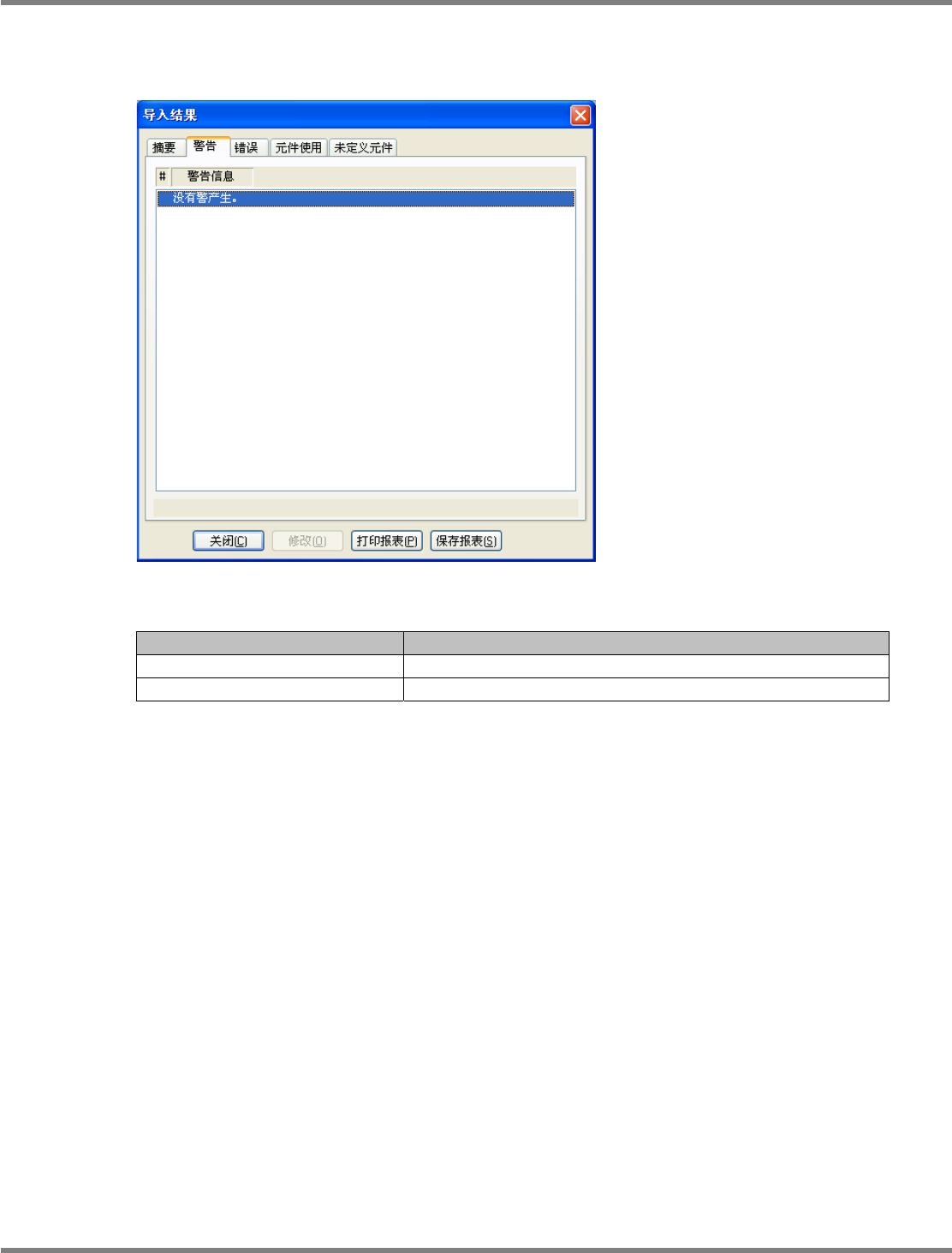

② 警告标签
以
GenCAD14
宏显示在导入中发生的警告。
显示项目
项目
说明
‘#’
对所发生的警告标注序号后显示。
‘
警告信息
’
显示警告内容。
Project050300S-20C00
NPM-DGS
程序手册
5.3 CAD/BOM
文件的导入
EJS9AC-MB-05P-31 Page 5-107

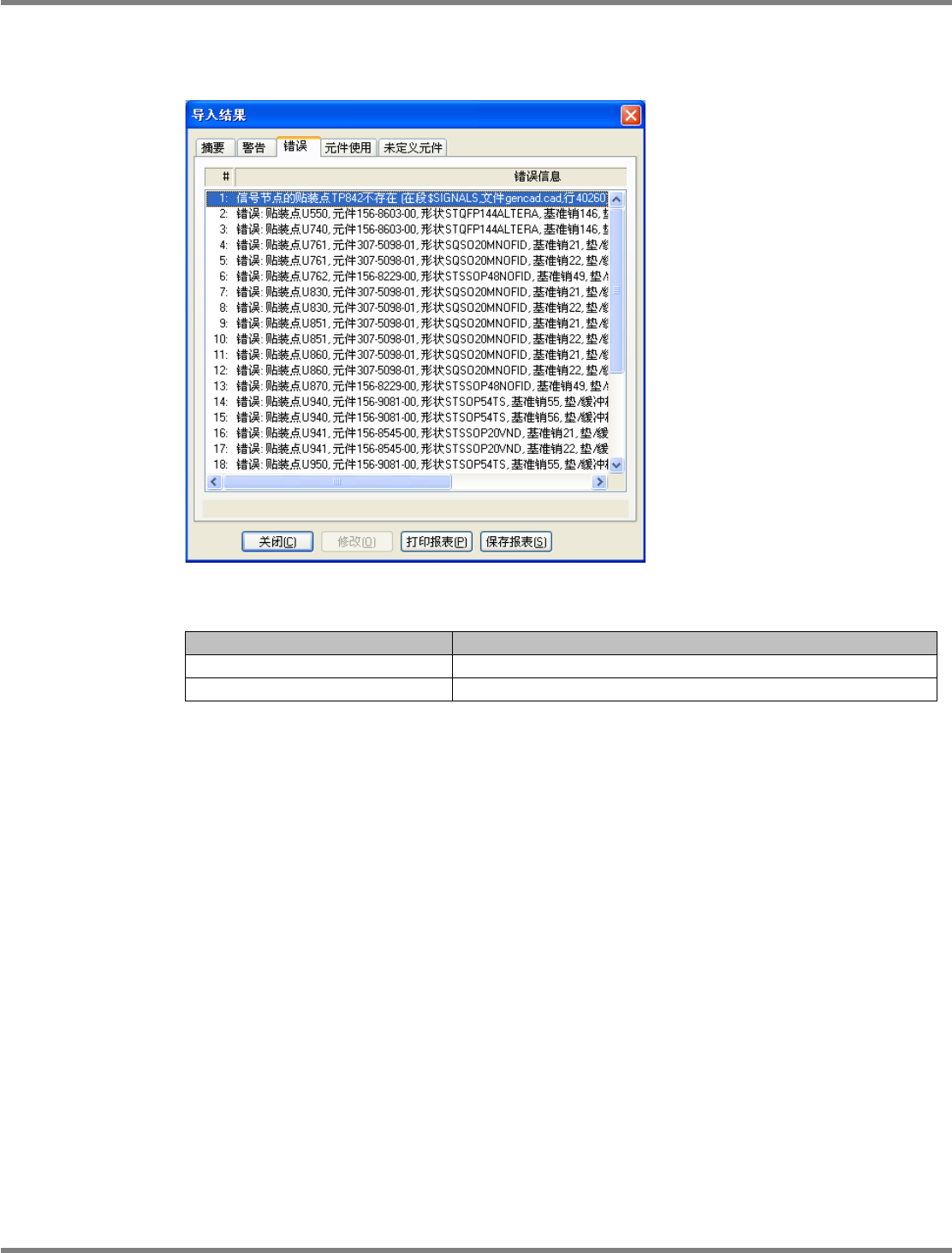

③ 错误标签
以
GenCAD14
宏显示在导入中发生的错误。
显示项目
项目
说明
‘#’
对所发生的错误标注序号后显示。
‘
错误信息
’
显示错误内容。
Project050300S-21C00
NPM-DGS
程序手册
5.3 CAD/BOM
文件的导入
Page 5-108 EJS9AC-MB-05P-31

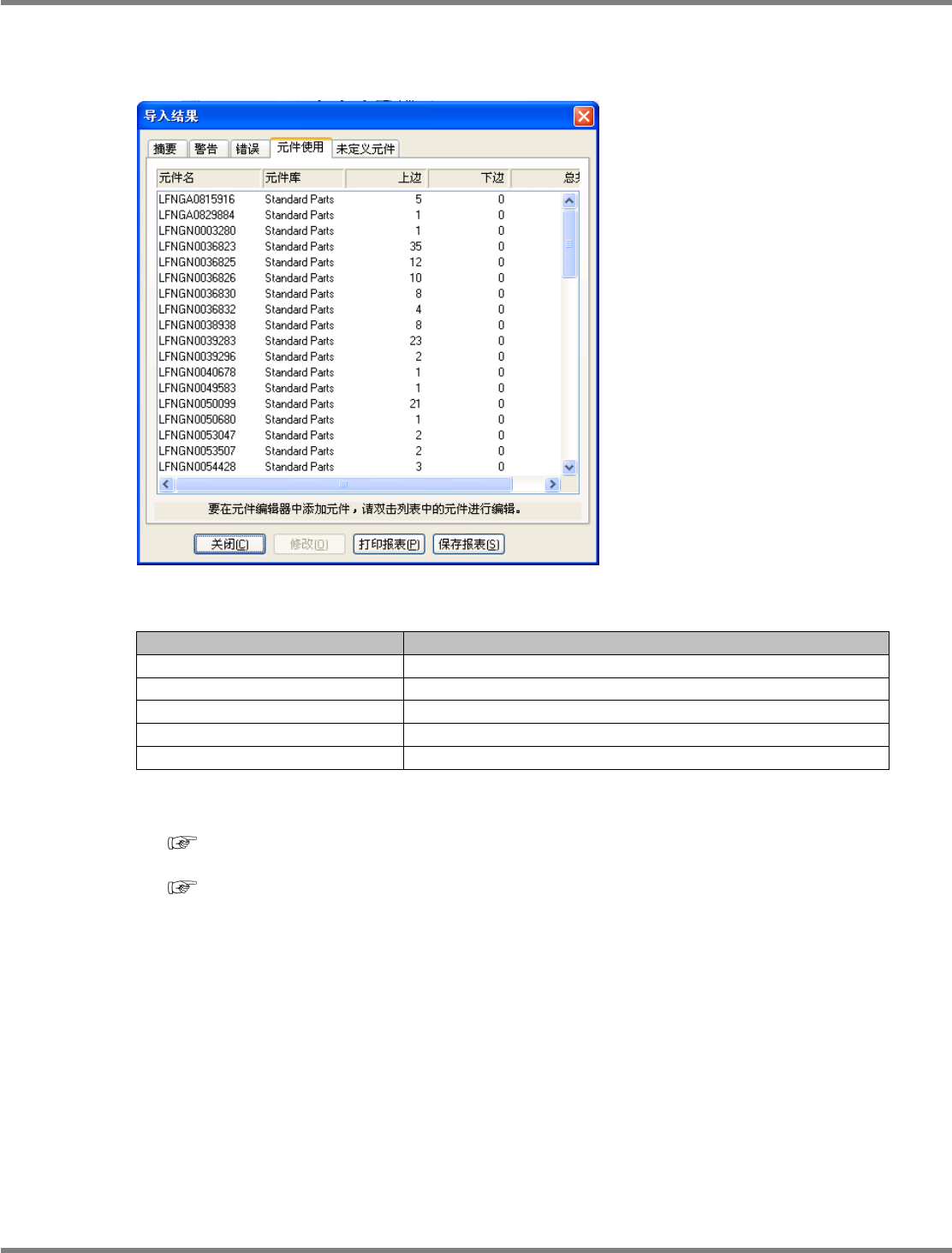

④ 元件使用标签
以
GenCAD14
宏显示所导入的元件。
显示项目
项目
说明
‘
元件名
’
显示所使用元件的名称。
‘
元件库
’
显示所使用元件的元件库。
‘
上边
’
显示上边的实装点数。
‘
下边
’
显示下边的实装点数。
‘
总计
’
显示实装点数的总计。
双击未登录元件的行，即能够新建编制元件。
(
‘6.5
添加新的元件
’ )
双击已登录元件的行，即能够编辑元件。
(
‘6.5.3
编辑元件
’ )
