NPM-DGS 程序手册 5.3 CAD/BOM 文件的导入 Page 5-112 EJS9AC-MB-05P-31 设定项目 项目 说明 ‘CAD 宏 ’ 显示已定义的宏文件。 ‘ 单个文件 ’ 在指定了单体 CAD 文件时选择这个项目。用于宏定 义的样品文 件为单个，因此能够通过默认选择。 ‘CAD 文件名字 ’ 指定 CAD 文件的路径。在默认设定时， 已被指定用于宏定义的 样本文件。 ‘BOM 文件名字 ’ 指定 BOM 文…
NPM-DGS
程序手册
5.3 CAD/BOM
文件的导入
EJS9AC-MB-05P-31 Page 5-111
6
输入
PCB
名称和修改项目。
不能使用下述文字。
% , ” ’
空格
\ : ; / . < > ? *
|
全角文字
PCB
名称可输入环境设定批量名的最大字符数
的设定值。
(
‘3.2.3 DGS
设定
■生产数据设定
’)
7
点击
[
导入
]
。
只有在
DGS Automation
有效的状态下，能够
导入元件数据。
读取多个文件时
3
选择
‘ODB’
。
4
选择
[
文件夹内的文件
]
。
5
指定保存文件的文件夹路径以及读取
结果的输出处。
ODB++
数据支持压缩后的下述扩展名文件。
.tgz
文件
/
.tar
文件
/
.zip
文件
6
输入修改内容。
不能使用下述文字。
% , ” ’
空格
\ : ; / . < > ? *
|
全角文字
PCB
名称可输入环境设定批量名的最大字符数
的设定值。
(
‘3.2.3 DGS
设定
■生产数据设定
’)
7
点击
[
导入
]
。
只有在
DGS Automation
有效的状态下，能够
导入元件数据。
Project050300S-25C04
3
4
6
5
7
NPM-DGS
程序手册
5.3 CAD/BOM
文件的导入
Page 5-112 EJS9AC-MB-05P-31
设定项目
项目
说明
‘CAD
宏
’
显示已定义的宏文件。
‘
单个文件
’
在指定了单体
CAD
文件时选择这个项目。用于宏定义的样品文
件为单个，因此能够通过默认选择。
‘CAD
文件名字
’
指定
CAD
文件的路径。在默认设定时，已被指定用于宏定义的
样本文件。
‘BOM
文件名字
’
指定
BOM
文件路径。在默认设定时，已被指定用于宏定义的样
本文件。
‘
文件夹内的文件
’
指定多个
CAD
文件时选择这个项目。
‘
源文件
’
指定位于读取文件中的文件夹路径。
‘
读取结果输出处
’
指定输出读取结果的文件夹路径。
‘
与
CAD/BOM
文件名相同
’
将所指定的
CAD
文件名或
BOM
文件名自动设定到
PCB
名上。
使用
BOM
文件名时，需要通过
CAD
宏编辑器对
BOM
文件格式
加以定义。
5.2.1 CAD
宏编辑器
→1.
宏输入的设定
‘CAD
文件名
’
将所指定的 CAD 文件名设定到 PCB 名上。
‘BOM
文件名
’
将指定的 BOM 文件名设定到 PCB 名上。
‘PCB
名字
’
指定获取后生成出来的
PCB
名称。
‘
修改
’
指定获取后生成出来的
PCB
的修正号码。
‘
元件导入
’
设定是否导入元件数据。
只有在
DGS Automation
有效的情形下，能够选择这个项目。
‘
元件程序库
’
指定存放元件数据的保存处。可通过下拉菜单选择程序库。
‘
相同的元件存在时
’
‘
全部覆盖
’
当在相同元件库中存在同名元件时，执行覆盖保存。
‘
不覆盖
’
当在相同元件库中存在同名元件时，不导入这个元件。
‘
推荐值设定
’
‘
供给信息
’
在导入的元件供料器信息上，自动设定推荐值。
‘
设备特定信息
’
在导入元件的
NPM
用设备特定信息上，自动设定推荐值。
按钮
按钮
说明
显示文件选择画面。
[
导入
]
执行导入。
[
取消
]
中止导入，并关闭对话框。
NPM-DGS
程序手册
5.3 CAD/BOM
文件的导入
EJS9AC-MB-05P-31 Page 5-113

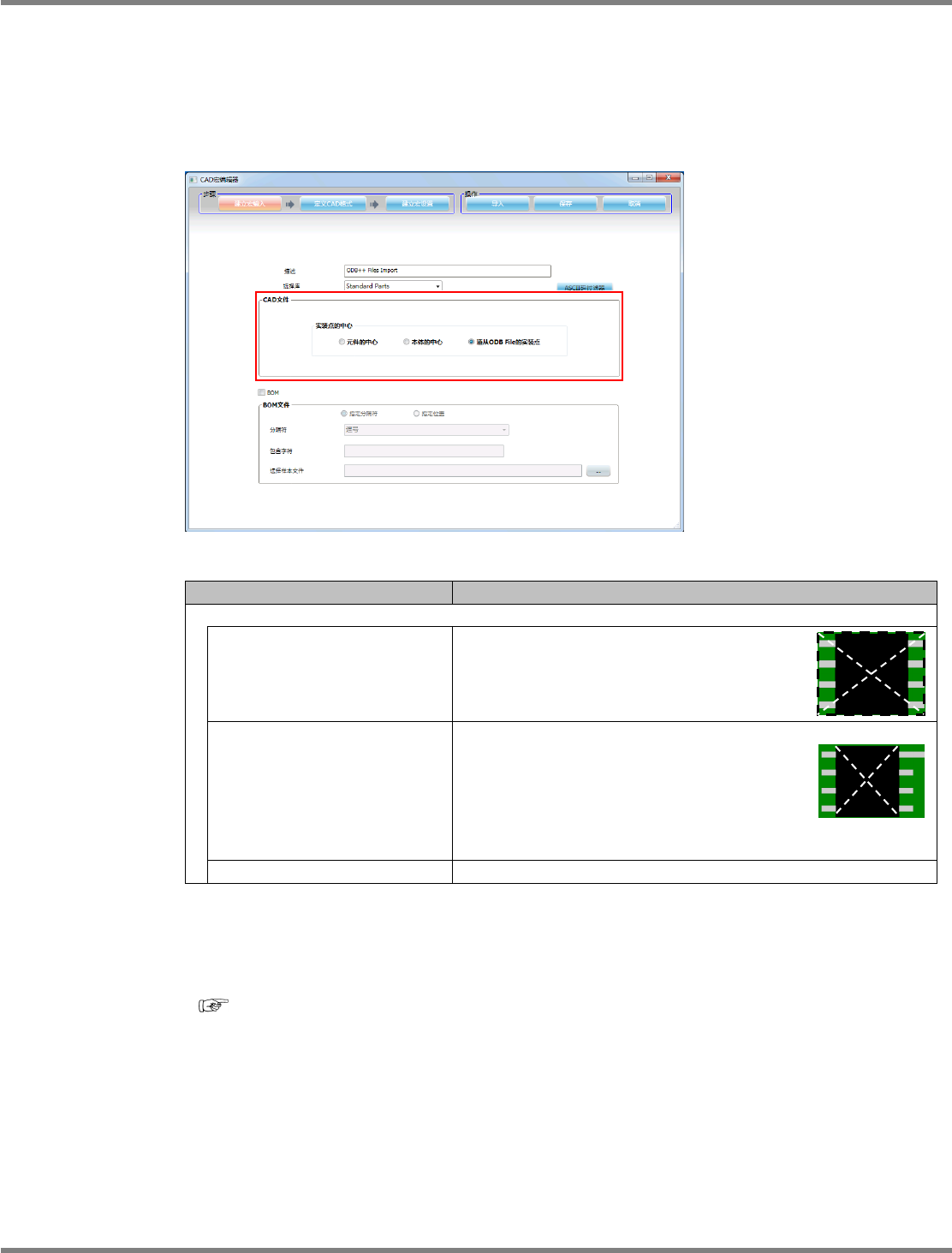

ODB
宏的编辑
在
CAD
宏编辑器上对
ODB
宏进行编辑时，设定项目与通常的
CAD
宏有所不同。
1.
输入设定
在
ODB
宏的情形下，只选择
ODB++
文件的实装点中心坐标设定和
BOM
文件。
ODB++
文件自身
在导入
CAD / BOM
文件时指定。
设定项目
项目
说明
‘CAD
文件
’
‘
元件的中心
’
在
ODB++
下，
PCB
上元件的实装点坐标将作
为位于元件外形中心上而被读取。在右图所示
的点线框架为元件外形的情形下，将实装点视
为位于对角线相交叉的部位。
‘
本体的中心
’
在
ODB++
下，
PCB
上元件的实装点坐标将作
为位于元件本体中心上而被读取。如右图所示，
有时
ODB++
的一部分引线设定会比实际引线
长。在这种情形下，如果选择
‘
元件的中心
’
，将
会导致在
DGS
实装点上发生偏移，因此选择
‘
本
体的中心
’
。
‘
遵从
ODB File
的实装点
’
将实装点的坐标设为在
ODB++
所记述的坐标。
2. CAD
格式定义
通过
ODB
宏转换到
CAD
文件的
ODB++
文件格式既已规定，因此不对格式另加定义。在定义
BOM
文件的格式时，请按照与通常
CAD
宏相同的步骤进行。
(
‘5.2.1 CAD
宏编辑器
⑤
BOM (
元件表
)
、⑥
BOM
文件
’ )
Project050300S-26C00
