NPM-DGS 程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-31 Page 5-199 ① 添加新建的基板不良标记 1 选择菜单栏的 [ 识别 ]  [ 不良标记 ] 。  显示出 < 识别 – 不良区块 > 画面。 2 选择 [ 基板不良标记 ] 标签。 3 在 ‘ 不良标记定义 ’ 栏中打勾。 4 在重新登录标记时，点击 [ 新建模板 ] 。  显示出 < 新建基准标志 > 画面。  …

100%1 / 672
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-198 EJS9AC-MB-05P-31

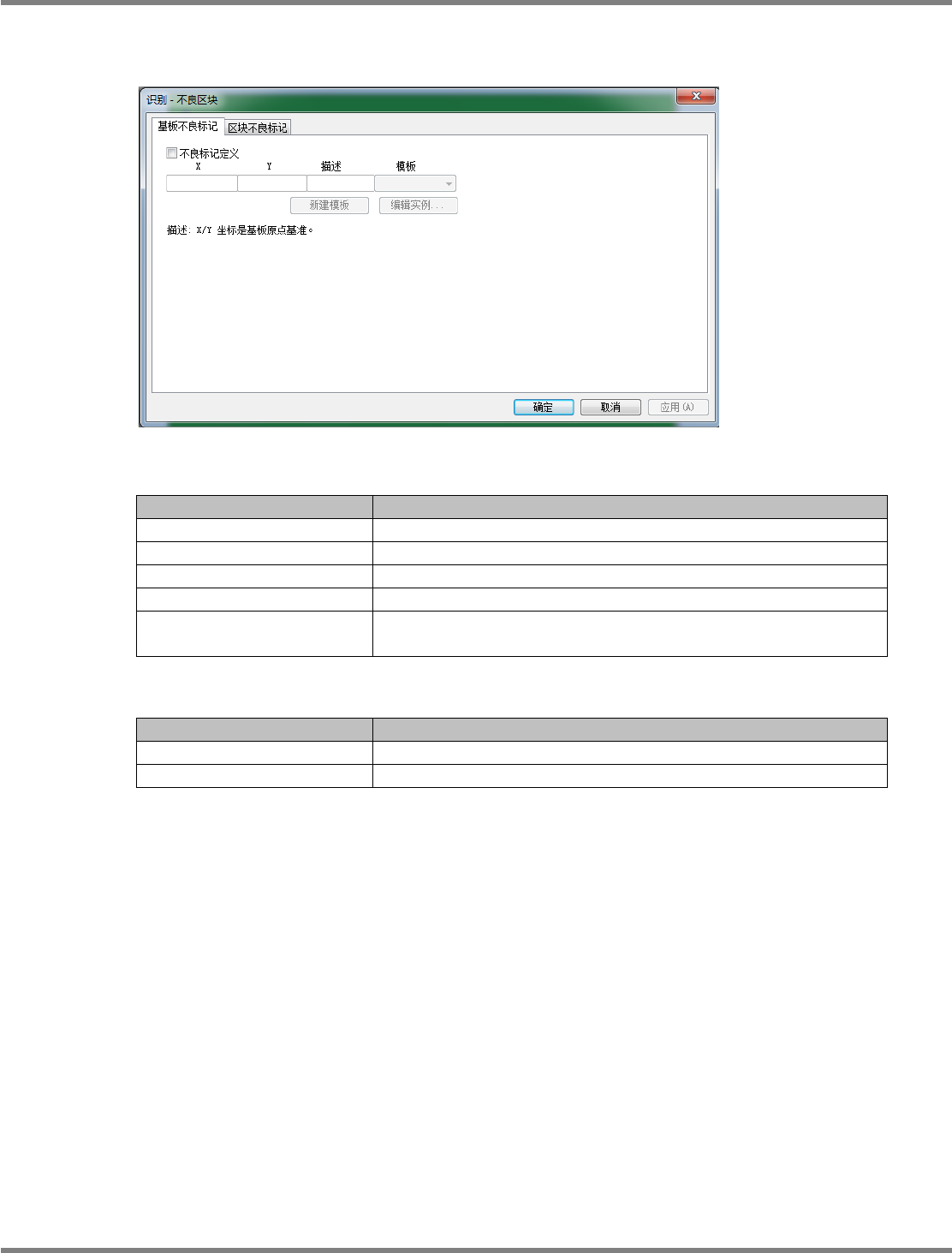

基板不良标记
设定项目
项目
说明
‘
不良标记定义
’
使用基板不良标记时，打勾。
‘X’
设定基板不良标记的
X
坐标。
‘Y’
设定基板不良标记的
Y
坐标。
‘
描述
’
对基板不良标记输入说明。
‘
模板
’
用于基板不良标记的模板。可以选择在
‘5.7
标记的设定
’
中编制的模
板标记。在拉下菜单里显示可参照的模板标记。
按钮
按钮
说明
[
新建模板
]
显示新建模板标记的编制画面。
[
编辑
]
显示选择中的代表不良标记的编辑画面。
Project050802S-43C02
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-31 Page 5-199

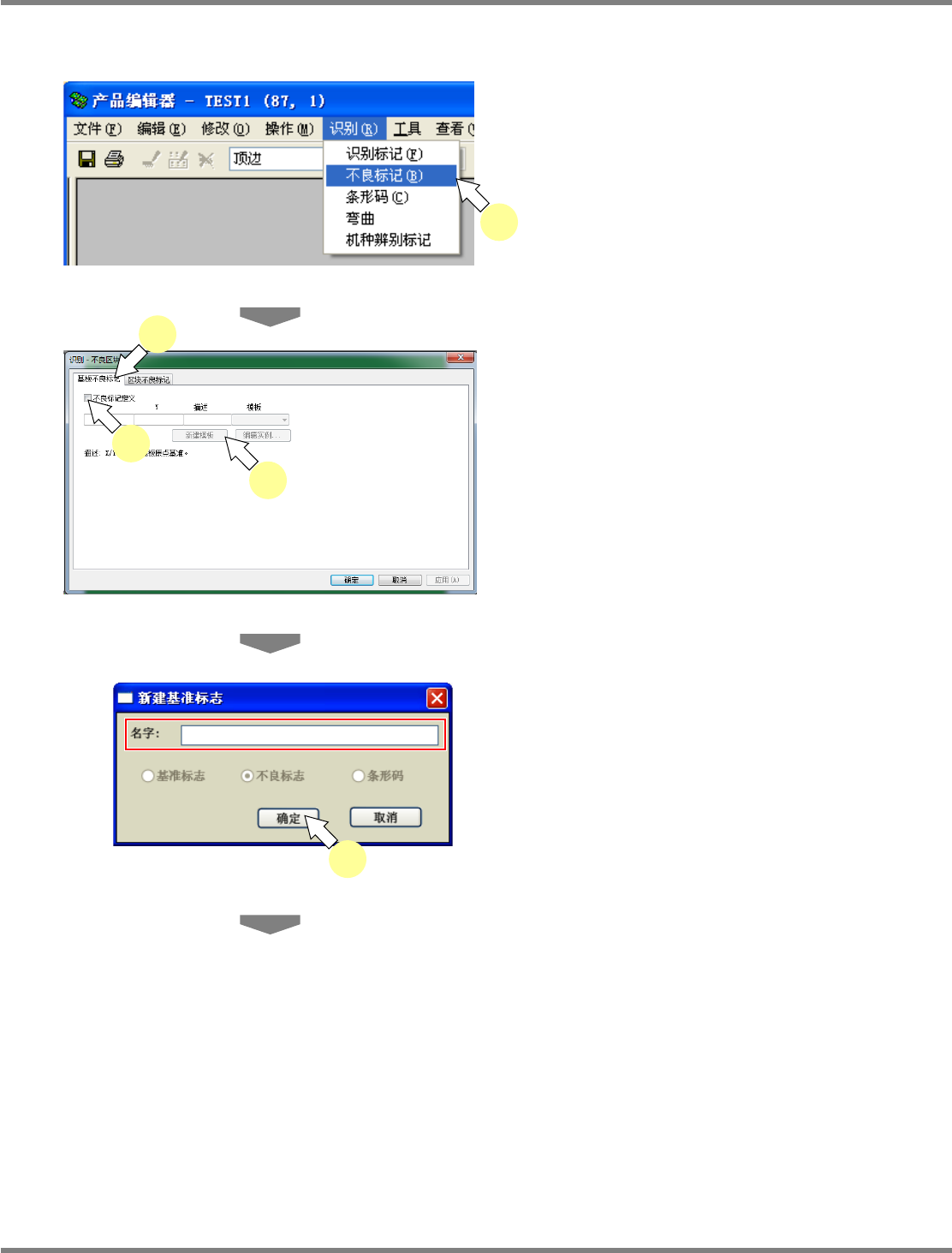

① 添加新建的基板不良标记
1
选择菜单栏的
[
识别
]
[
不良标记
]
。
显示出
<
识别
–
不良区块
>
画面。
2
选择
[
基板不良标记
]
标签。
3
在
‘
不良标记定义
’
栏中打勾。
4
在重新登录标记时，点击
[
新建模板
]
。
显示出
<
新建基准标志
>
画面。
如果使用已登录的标记，请跳过步骤
4.
，进行
步骤
7.
的作业。
5
在名称栏里输入标记的名称，点击
[
确
定
]
。
Project050802S-46C00
5
Project050802S-44C02
1
Project050802S-4302
2
3
4
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-200 EJS9AC-MB-05P-31
6
对要编辑的地方进行必要的设定，点击
[
应用
]
。
7
点击
[
确定
]
。
关闭
<
标志编辑器
>
画面。
8
进行基板不良标记的设定。
9
点击
[
确定
]
。
关闭
<
识别
–
不良区块
>
画面。
在
PCB
编辑器上显示出基板不良标记。
Project050802S-48C02
9
8
Project050702S-18C08
7 6
