NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-204 EJS9AC-MB-05P-31 区块不良标记 显示项目 项目 说明 ‘ 扩展坐标 ’ ‘ 偏移量 ’ 显示区块不良标记的 X 、 Y 坐标的偏移。 设定项目 项目 说明 ‘ 区块类型 ’ 选择对哪一个区块类型进行设定。 ‘ 不良标记定义 ’ 使用区块不良标记时打勾。 ‘ 区块坐标 ’ ‘ X ’ 设定作为区块不良标记基准的 X 坐标。 ‘ Y ’ 设定作…
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-31 Page 5-203

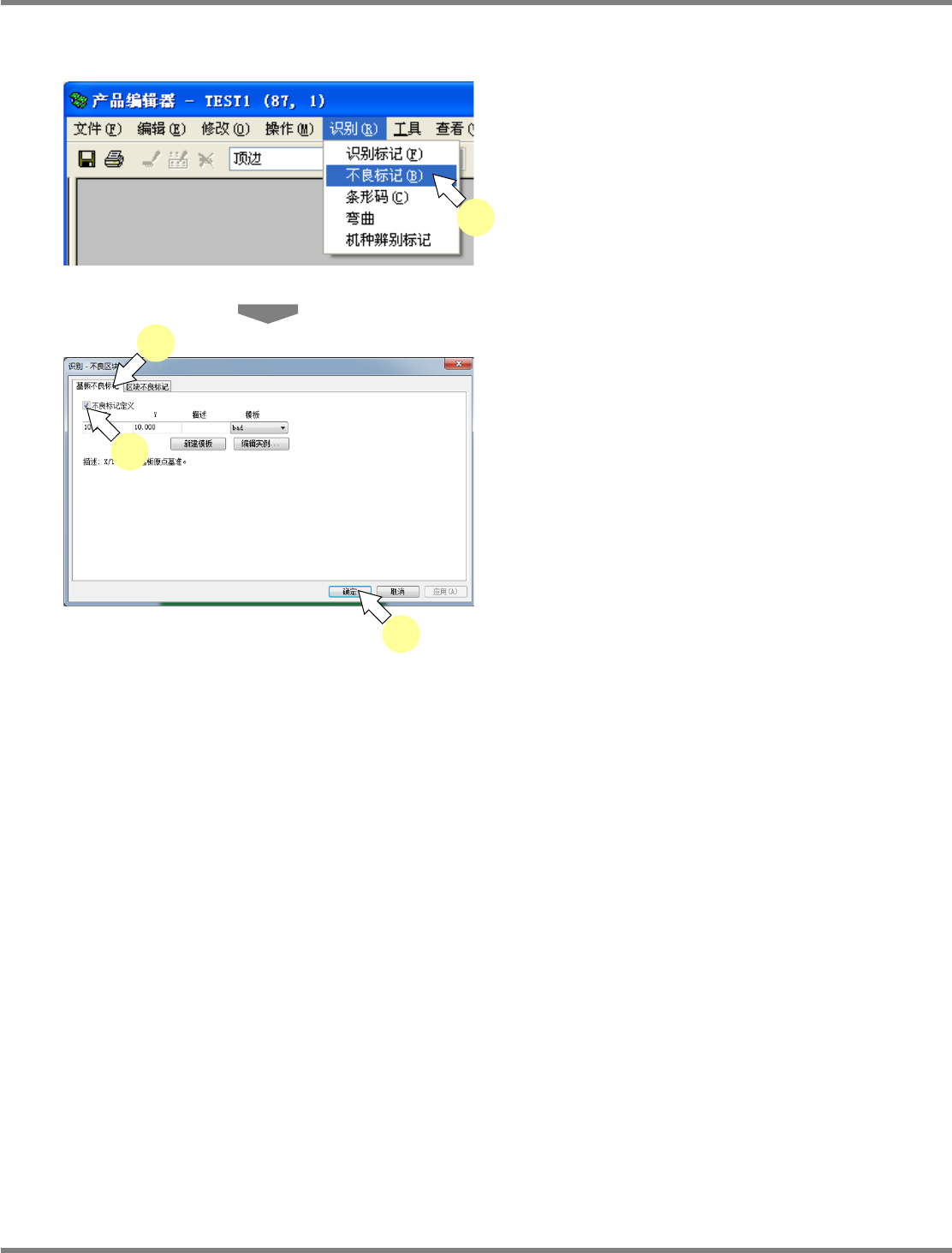

③ 基板不良标记的删除
1
选择菜单栏的
[
识别
]
[
不良标记
]
，或
者双击基板不良标记。
显示出
<
识别
–
不良区块
>
画面。
2
选择
[
基板不良标记
]
标签。
3
将
‘
不良标记定义
’
栏中打的勾子去掉。
4
点击
[
确定
]
。
关闭
<
识别
–
不良区块
>
画面。
在
PCB
编辑器上删除基板不良标记。
Project050802S-53C02
1
Project050802S-50C02
2
3
4
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-204 EJS9AC-MB-05P-31

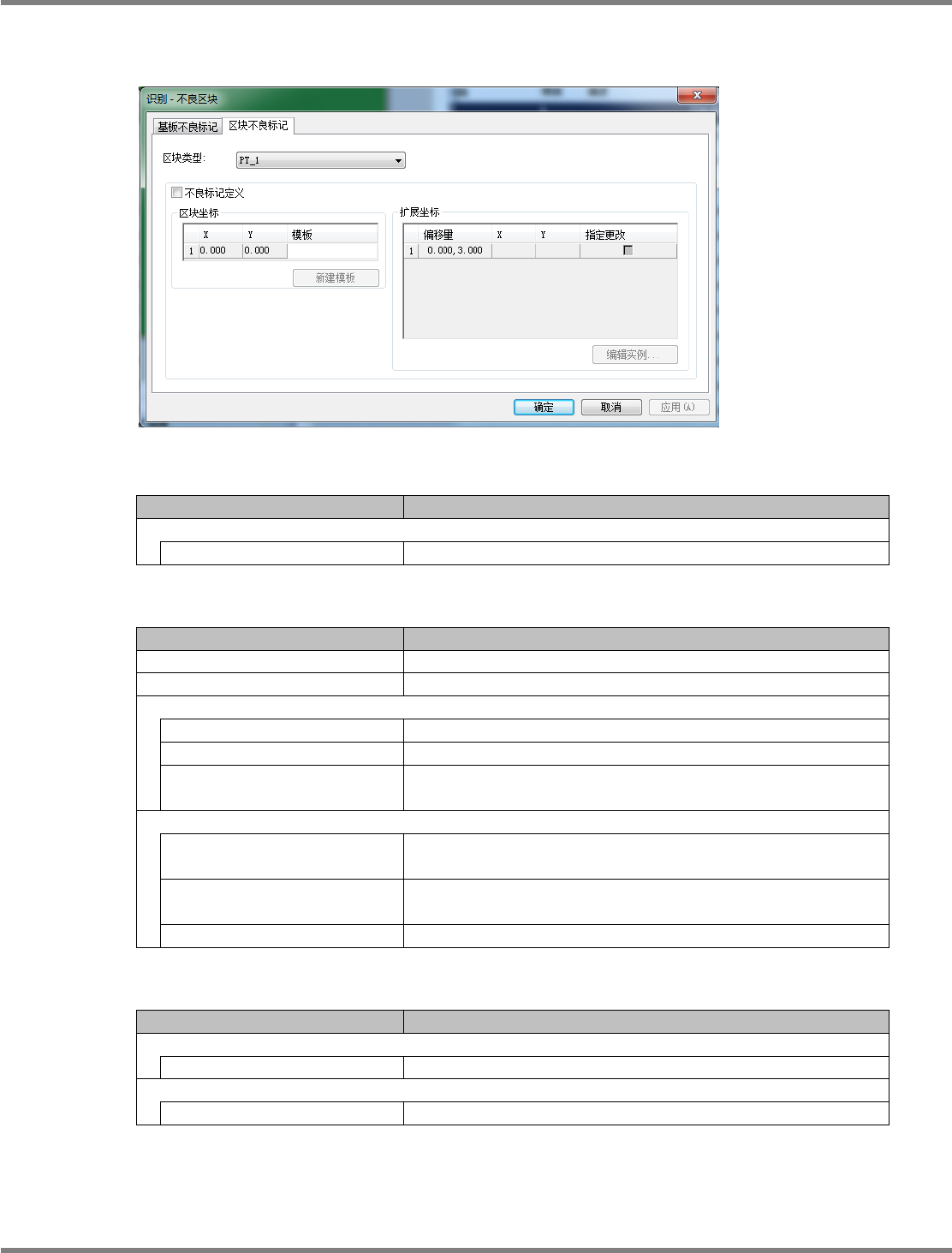

区块不良标记
显示项目
项目
说明
‘
扩展坐标
’
‘
偏移量
’
显示区块不良标记的
X
、
Y
坐标的偏移。
设定项目
项目
说明
‘
区块类型
’
选择对哪一个区块类型进行设定。
‘
不良标记定义
’
使用区块不良标记时打勾。
‘
区块坐标
’
‘X’
设定作为区块不良标记基准的
X
坐标。
‘Y’
设定作为区块不良标记基准的
Y
坐标。
‘
模板
’
用于区块不良标记的模板。可以选择在
‘5.7
标记的设定
’
中编制的
模板标记。在拉下菜单里显示可参照的模板标记。
‘
扩展坐标
’
‘X’
从区块不良标记基准的
X
坐标位置起移动与偏移的
X
坐标一样的
距离，并对其位置进行设定。
‘Y’
从区块不良标记基准的
Y
坐标位置起移动与偏移的
Y
坐标一样的
距离，并对其位置进行设定。
‘
指定更改
’
显示用户是否已变更区块不良标记的
X
、
Y
坐标。
按钮
按钮
说明
‘
区块坐标
’
[
新建模板
]
显示新建模板标记的编制画面。
‘
扩展坐标
’
[
编辑
]
显示选择中的区块不良标记的编辑画面。
Project050802S-55C01
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-31 Page 5-205

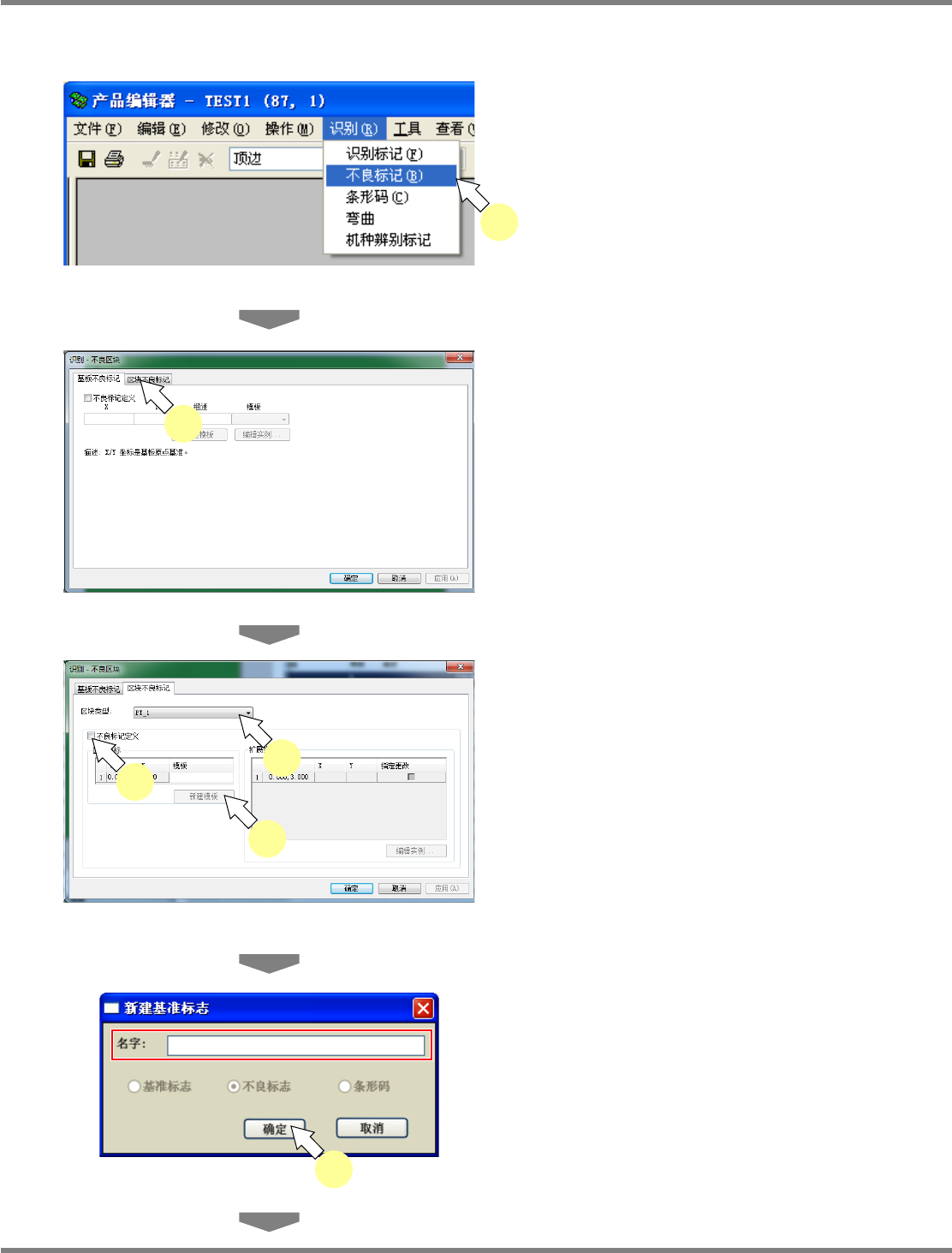

① 添加新建的区块不良标记
1
选择菜单栏的
[
识别
]
[
不良标记
]
。
显示出
<
识别
–
不良区块
>
画面。
2
选择
[
区块不良标记
]
标签。
双击区块不良标记，自动显示出
[
区块不良标记
]
标签。
3
选择要添加区块不良标记的区块类型。
4
在
‘
不良标记定义
’
栏中打勾。
5
在重新登录标记时，点击
[
新建模板
]
。
显示出
<
新建基准标志
>
画面。
如果使用已登录的标记，请跳过步骤
5.
，进行
步骤
8.
的作业。
6
在名称栏里输入标记的名称，点击
[
确
定
]
。
Project050802S-59C00
6
Project050802S-56C02
1
Project050802S-43C02
2
Project050802S-55C01
3
4
5
