NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-236 EJS9AC-MB-05P-31  刷新元件数据 1 选择菜单栏的 [ 查看 ]  [ 刷新元件数 据 ] 。  重新描画 PCB 图像的元件数据。 Project050802S-9 7C03 1

100%1 / 672
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-31 Page 5-235

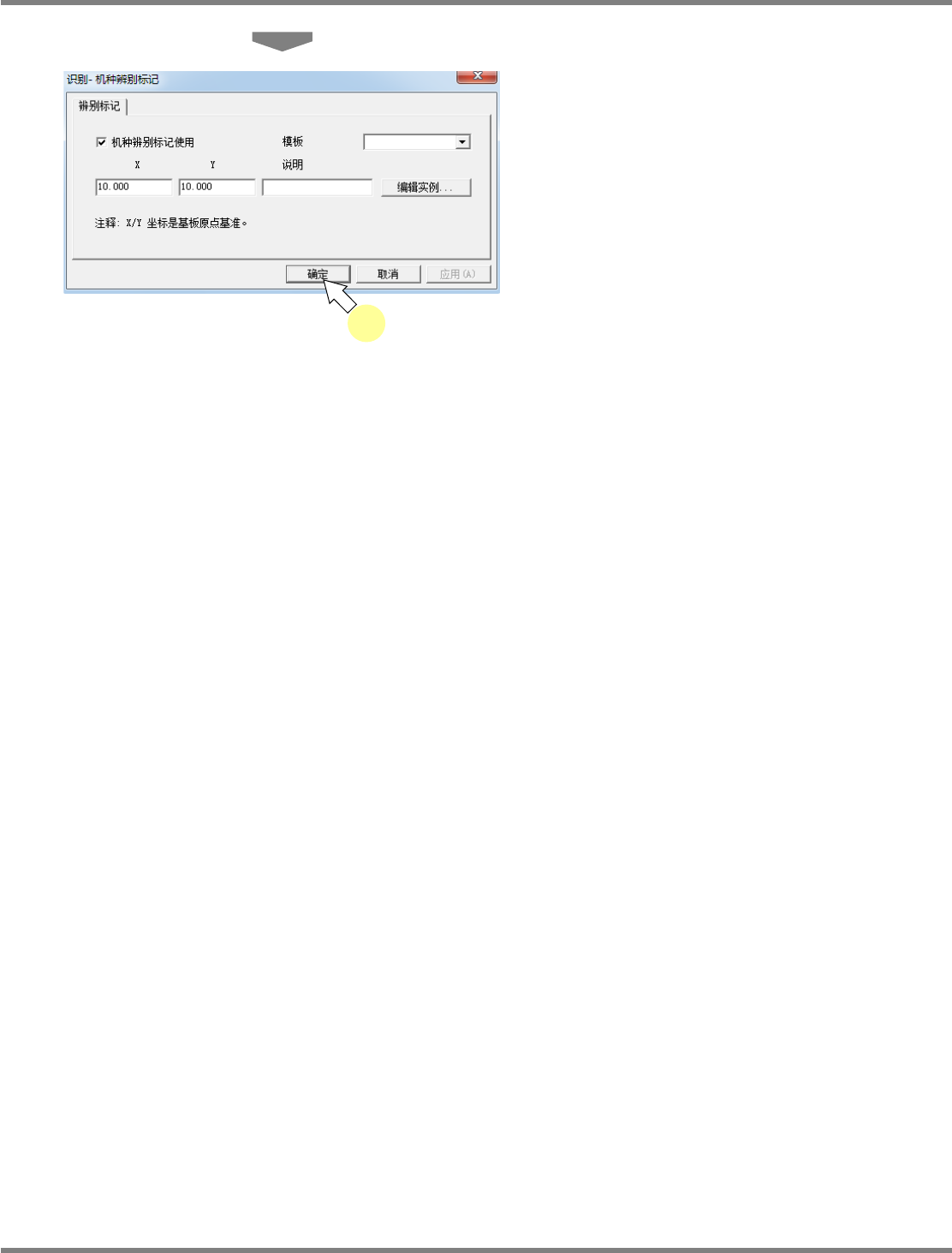

8
点击
[
确定
]
。
关闭
<
识别
–
机种辨别标记
>
画面。
在
PCB
编辑画面上方显示机种辨别标记。
Product050802S-120C01
8
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-236 EJS9AC-MB-05P-31

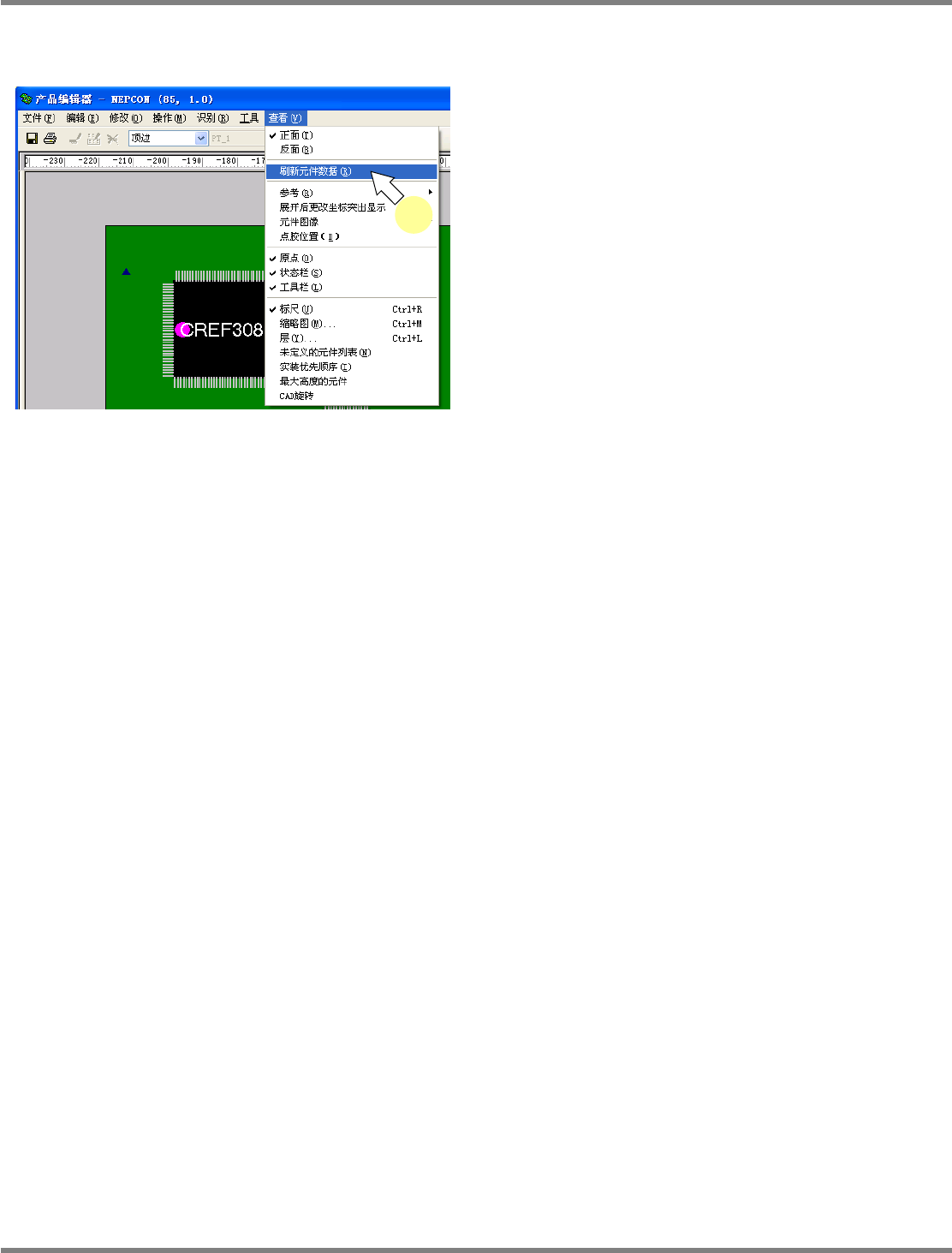

刷新元件数据
1
选择菜单栏的
[
查看
]
[
刷新元件数
据
]
。
重新描画
PCB
图像的元件数据。
Project050802S-97C03
1
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-31 Page 5-237

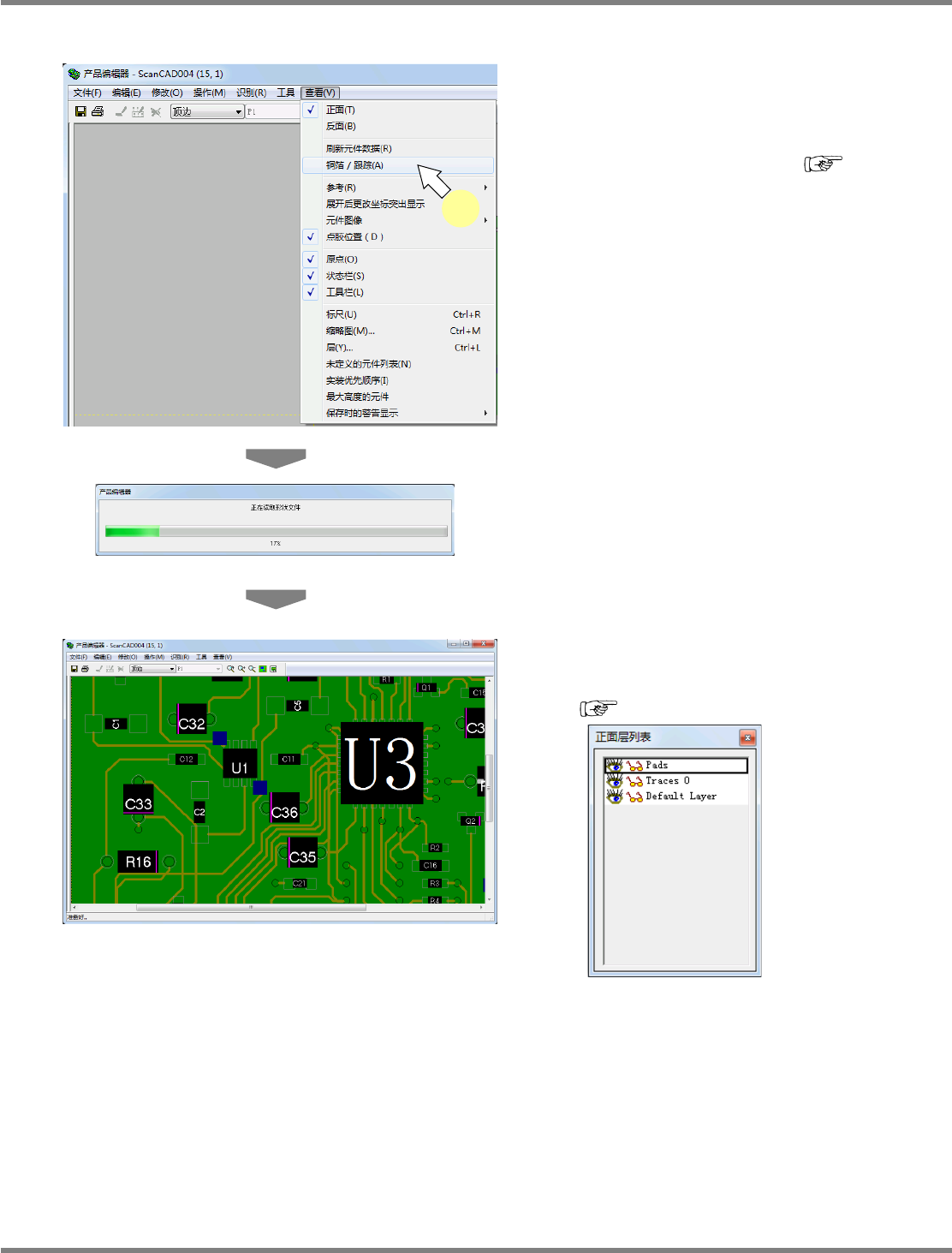

铜箔
/
跟踪的显示
1
选择菜单栏的
[
查看
]
[
铜箔
/
跟踪
]
。
铜箔
/
跟踪的选择，只可在
Gerber
数据下或设
定有背景数据时选择。
Gerber
数据
/
背景数据的设定
5.8.1
基板
信息
■
向基板示意图导入
Gerber
数据、
5.8.1
基板信息
■向基板示意图导入背景数据
完成读取后，将在
PCB
示意图中显示背景数据。
背景数据可作为图层而切换显示
/
隐藏。关于图层
5.8.2
基板编辑
■
图层的显示
Project050802S-140C00
Project050802S-141C00
Project050802S-142C00
Project050801S-32C00
1
