NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-276 EJS9AC-MB-05P-31 4 进行必要的编辑。 5 点击 [ 确定 ] 。 为了防止贴装点标示符的重复， 当在环境设定下 设定了标示符重复检查时， 无法执行 ' 纪录就这样 粘贴 ' 的操作 ’ 。 ' 3.2.3 DGS 设定 ' 粘贴所剪切的位置。 Project050804S-2 7C00 Project050…
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-31 Page 5-275
元件的剪切
1
在
PCB
编辑器的
PCB
图像中选择要剪
切的位置。
2
选择菜单栏的
[
编辑
]
[
剪切
]
。
3
选择菜单栏的
[
编辑
]
[
特殊粘贴
]
。
显示出
<
特殊粘贴
>
画面。
Project050804S-26C00
3
Project050804S-25C00
2
1
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-276 EJS9AC-MB-05P-31

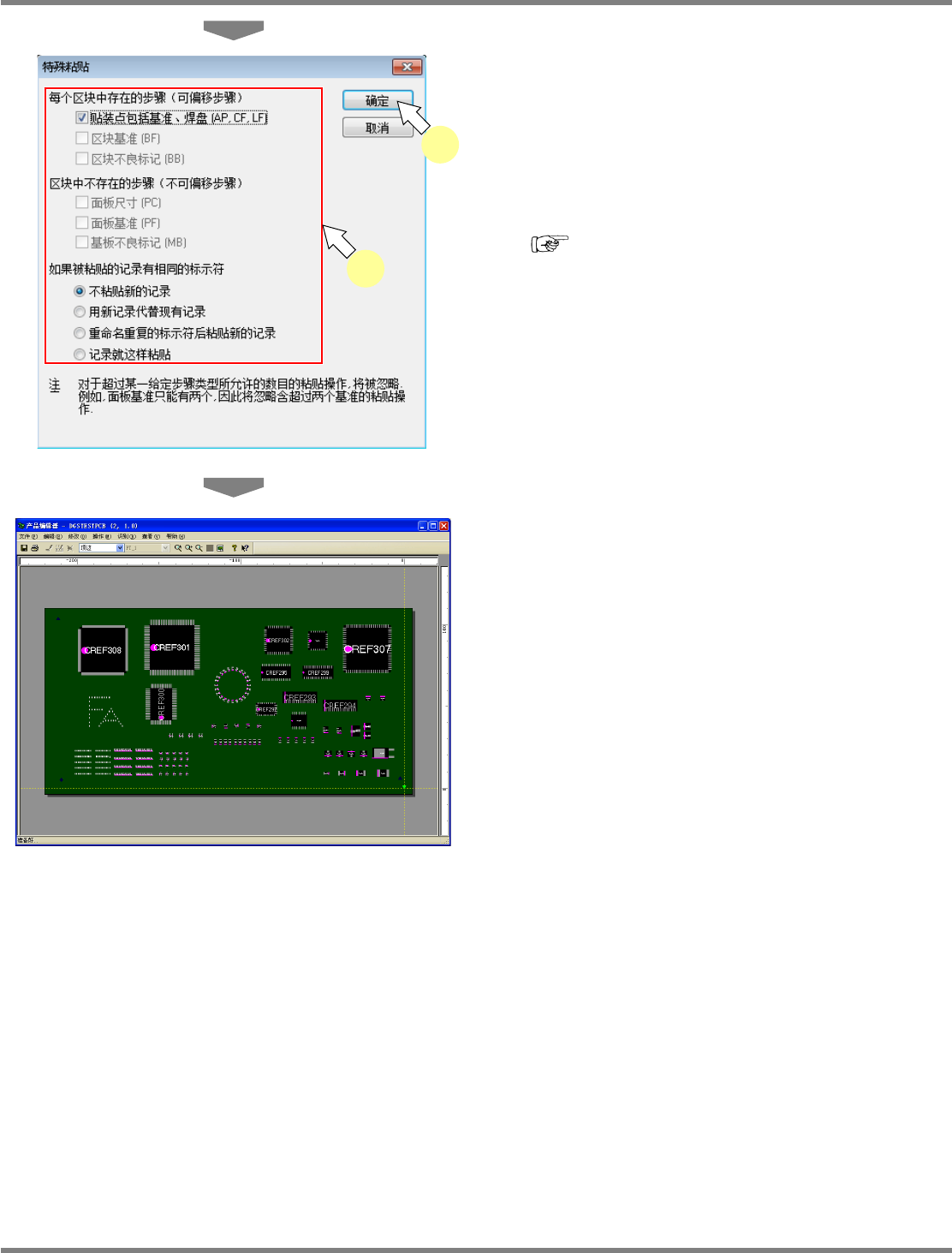

4
进行必要的编辑。
5
点击
[
确定
]
。
为了防止贴装点标示符的重复，当在环境设定下
设定了标示符重复检查时，无法执行
'
纪录就这样
粘贴
'
的操作
’
。
'
3.2.3 DGS
设定
'
粘贴所剪切的位置。
Project050804S-27C00
Project050804S-24C02
5
4
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-31 Page 5-277

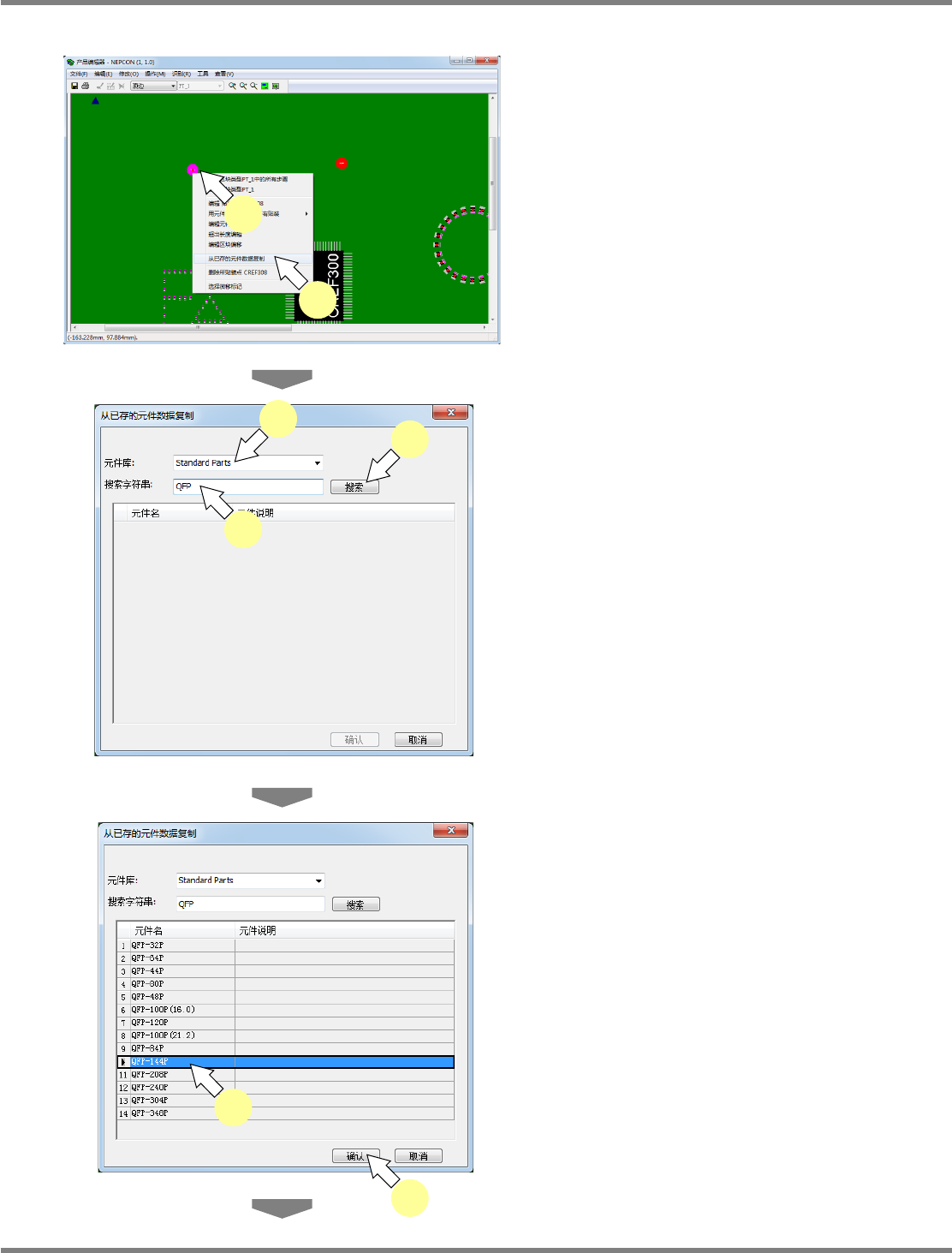

从已存的元件数据复制
1
从
PCB
编辑器的
PCB
图像中选择想要
复制的未定义元件。
2
从右击菜单中选择
[
从已存的元件数据
复制
]
。
3
选择复制源的元件库。
4
通过元名称、元件说明进行搜索时，在
搜索字符串中输入字符串。
5
点击
[
搜索
]
。
将在搜索字符串中一览显示与搜索内容相一致
的元件库内的元件。
没有指定搜索字符串时，将显示元件库内的全
部元件。
6
选择复制源的元件。
7
点击
[
确定
]
。
Project050804S-49C00
1
2
Project050804S-50C00
3
5
4
Project050804S-51C00
6
7
