NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-336 EJS9AC-MB-05P-31 相对优先顺序 在元件的上面进行贴装的 PoP 贴装，以及检查屏蔽盒下面的元件后 进行屏蔽盒贴装之际，使用本 相对优先顺序。将对每个贴装点设定 相应的相对关系。如果属于 PoP 贴装，将会编制确实贴装下 面元件后再贴装上面元件的生产数据 。 如果属于屏蔽盒， 将会编制在贴装屏蔽盒之前先检查屏蔽盒 下面元件的生产数据。 ( 如果不进行…
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-31 Page 5-335
3

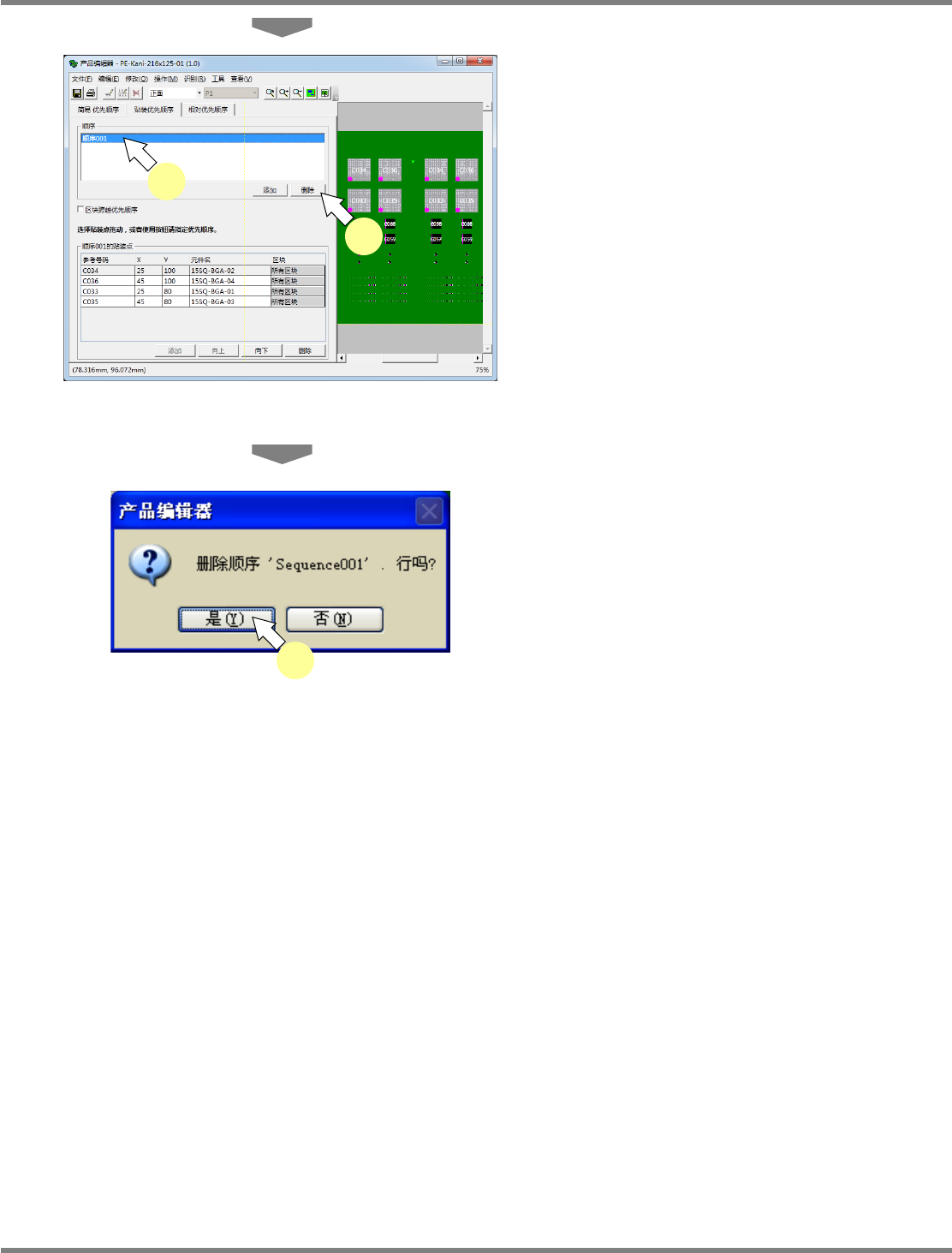

在一览表中选择要删除的序列。
4
点击
[
删除
]
。
显示出确认画面。
5
点击
[
是
]
。
在序列一览表中所选的序列将被删除。
Project050809S-22C00
5
Project050809S-20C03
3
4
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-336 EJS9AC-MB-05P-31

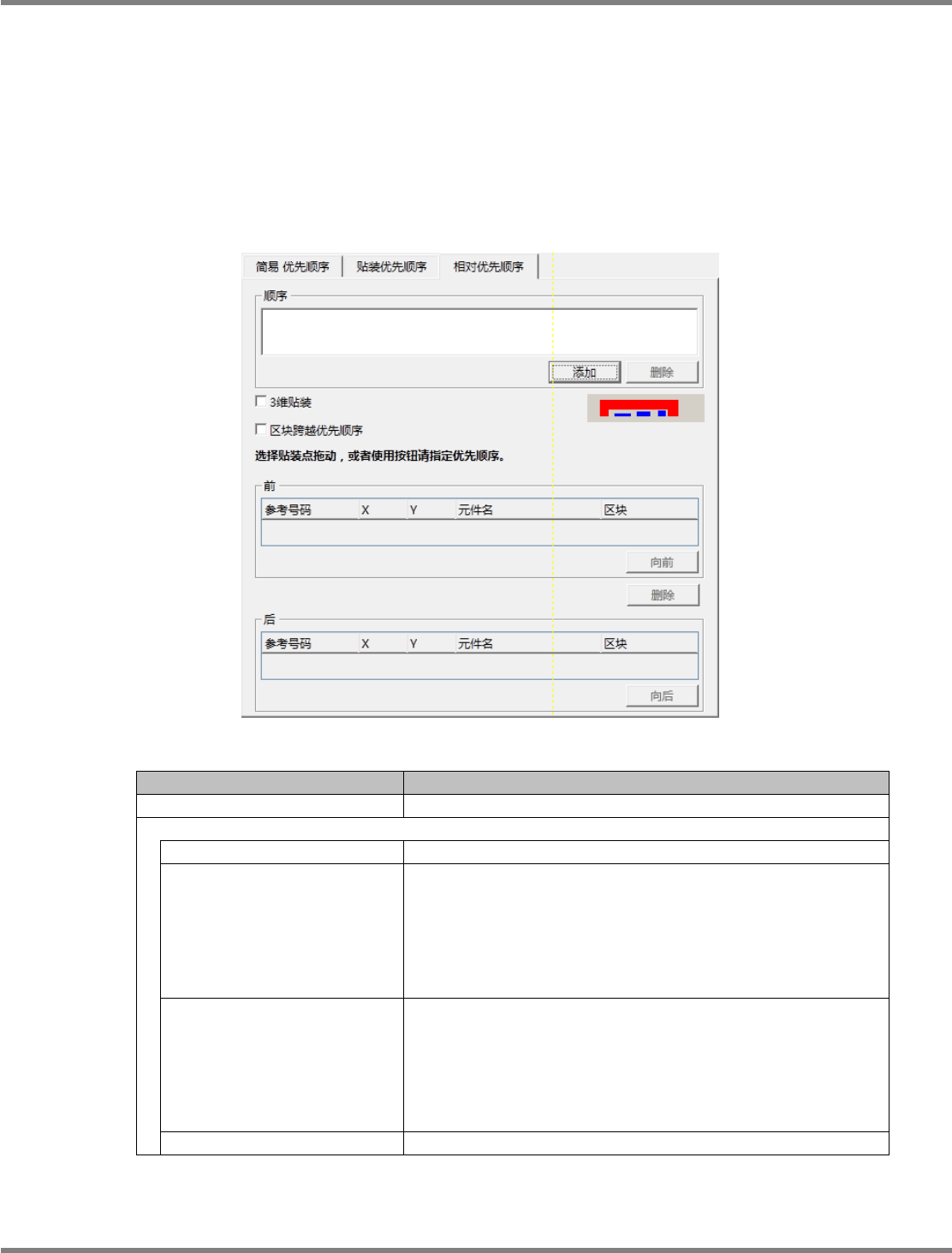

相对优先顺序
在元件的上面进行贴装的
PoP
贴装，以及检查屏蔽盒下面的元件后进行屏蔽盒贴装之际，使用本
相对优先顺序。将对每个贴装点设定相应的相对关系。如果属于
PoP
贴装，将会编制确实贴装下
面元件后再贴装上面元件的生产数据。如果属于屏蔽盒，将会编制在贴装屏蔽盒之前先检查屏蔽盒
下面元件的生产数据。
(
如果不进行元件检查，而只需要在最后贴装屏蔽盒时，使用简易指定比较
简单易行。
)
在实装元件时进行最佳化处理，以便同一个序列中指定为
‘
前
’
的元件必定比指定为
‘
后
’
的元件优先实
装。
仅本实装点优先顺序对应于
3D
实装。
显示项目
项目
说明
‘
顺序
’
显示已登录的序列。
‘
前
’
‘
标示符
’
显示进行先装元件的参考编号。
‘X’
显示进行先装元件的
X
坐标。
根据
‘
区块跨越优先顺序
’
的
ON / OFF
，
X
坐标的显示如下所示。
• [ON]:
按照指定的参考编号，显示在所选择区块上存在的贴装
点的
X
坐标。
• [OFF]:
按照指定的参考编号，显示在打头区块上存在的贴装点
的
X
坐标。
‘Y’
显示进行先装元件的
Y
坐标。
根据
‘
区块跨越优先顺序
’
的
ON / OFF
，
Y
坐标的显示如下所示。
• [ON]:
按照指定的参考编号，显示在所选择区块上存在的贴装
点的
Y
坐标。
• [OFF]:
按照指定的参考编号，显示在打头区块上存在的贴装点
的
Y
坐标。
‘
元件名
’
显示进行先装元件的元件名称。
Project050809S-23C02
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-31 Page 5-337
项目
说明
‘
区块
’
根据
‘
区块跨越优先顺序
’
的
ON / OFF
，显示如下所示。
• [ON]:
将在下拉菜单上显示按照指定参考编号登录了贴装点
的区块一览，选择想要指定贴装优先顺序的已登录贴装
点的区块。
• [OFF]:
在
‘
区块
’
下拉菜单的显示固定为
‘
全部区块
’
的状态下，
以暗灰色显示。
‘
后
’
‘
标示符
’
显示进行后装元件的参考编号。
‘X’
显示进行后装元件的
X
坐标。
根据
‘
区块跨越优先顺序
’
的
ON / OFF
，
X
坐标的显示如下所示。
• [ON]:
按照指定的参考编号，显示在所选择区块上存在的贴装
点的
X
坐标。
• [OFF]:
按照指定的参考编号，显示在打头区块上存在的贴装点
的
X
坐标。
‘Y’
显示进行后装元件的
Y
坐标。
根据
‘
区块跨越优先顺序
’
的
ON / OFF
，
Y
坐标的显示如下所示。
• [ON]:
按照指定的参考编号，显示在所选择区块上存在的贴装
点的
Y
坐标。
• [OFF]:
按照指定的参考编号，显示在打头区块上存在的贴装点
的
Y
坐标。
‘
元件名
’
显示进行后装元件的元件名称。
‘
区块
’
根据
‘
区块跨越优先顺序
’
的
ON / OFF
，显示如下所示。
• [ON]:
将在下拉菜单上显示按照指定参考编号登录了贴装点
的区块一览，选择想要指定贴装优先顺序的已登录贴装
点的区块。
• [OFF]:
在
‘
区块
’
下拉菜单的显示固定为
‘
全部区块
’
的状态下，
以暗灰色显示。
设定项目
项目
说明
‘3
维贴装
’
进行
3D
实装时打勾。
‘
区块跨越优先顺序
’
在想要跨越区块对贴装点指定优先顺序时，勾选这个项目。
• [ON]:
从存在按照所指定参考编号登录的贴装点的区块一览
中选择区块，便可对位于特定区块中的指定参考编号的
贴装点指定贴装优先顺序。
• [OFF]:
针对存在通过指定参考编号登录的贴装点的全部区块，
对指定参考编号的贴装点指定贴装优先顺序。
