NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-350 EJS9AC-MB-05P-31 5.8.13 CAD 角度转换 C A D 角度转换 如果所使用的 CAD 系统与定义的元件 0° 、 以及 NPM 的元件 0°( 显示在元件编辑器上的形状 ) 不同， 在导入 CAD 之际，需要转换实装角度，以使其 与 DGS 元件的 0° 相同。 对每个元件定义 CAD 系统的元件 0° 和 DGS 的元件 0° 补偿量 (…
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-31 Page 5-349

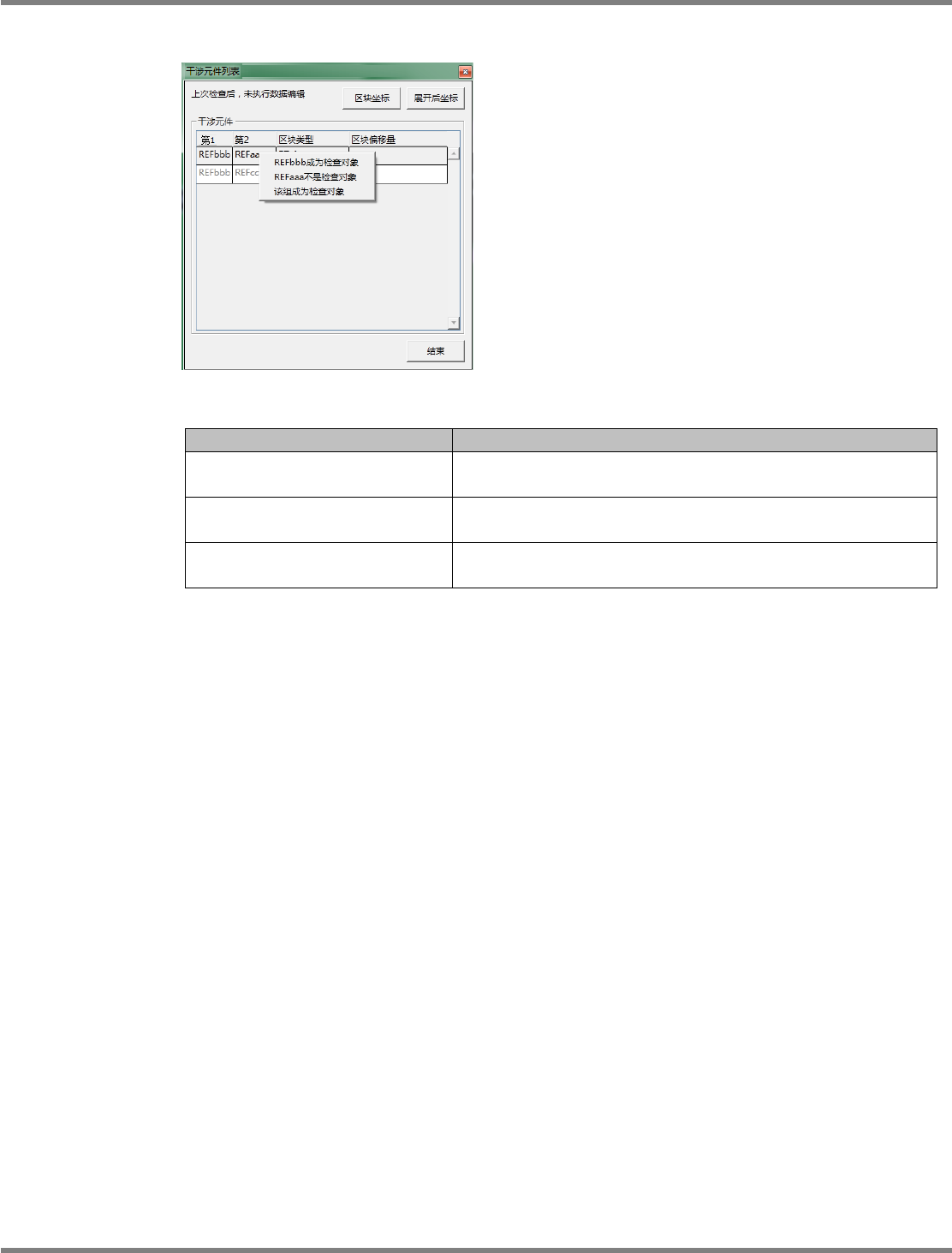

③ 在灰色的行上弹出右击菜单
1
在干涉元件列表中选择灰色的行，并将
其右击。
右击菜单
项目
说明
[
和
REFxxx
干涉的全部元件
]
实装点
‘REFxxx (
第
1
实装点
)’
恢复到干涉元件检查对象。
解除干涉元件列表中的包括实装点
‘REFxxx’
的所有灰色状态。
[
和
REFyyy
干涉的全部元件
]
对与实装点
‘REFyyy (
第
2
实装点
)’
干涉的所有实装点进行与上述
[
和
REFxxx
干涉的全部元件
]
同样的操作。
[
该组不是检查对象
]
仅对所选择的行的一对实装点进行与上述
[
和
REFxxx
干涉的全部
元件
]
同样的操作。
Project050810S-08C01
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-350 EJS9AC-MB-05P-31
5.8.13 CAD
角度转换
CAD
角度转换
如果所使用的
CAD
系统与定义的元件
0°
、以及
NPM
的元件
0°(
显示在元件编辑器上的形状
)
不同，
在导入
CAD
之际，需要转换实装角度，以使其与
DGS
元件的
0°
相同。
对每个元件定义
CAD
系统的元件
0°
和
DGS
的元件
0°
补偿量
(CAD
旋转
)
，即能够在导入
CAD
时，
自动转换实装角度。

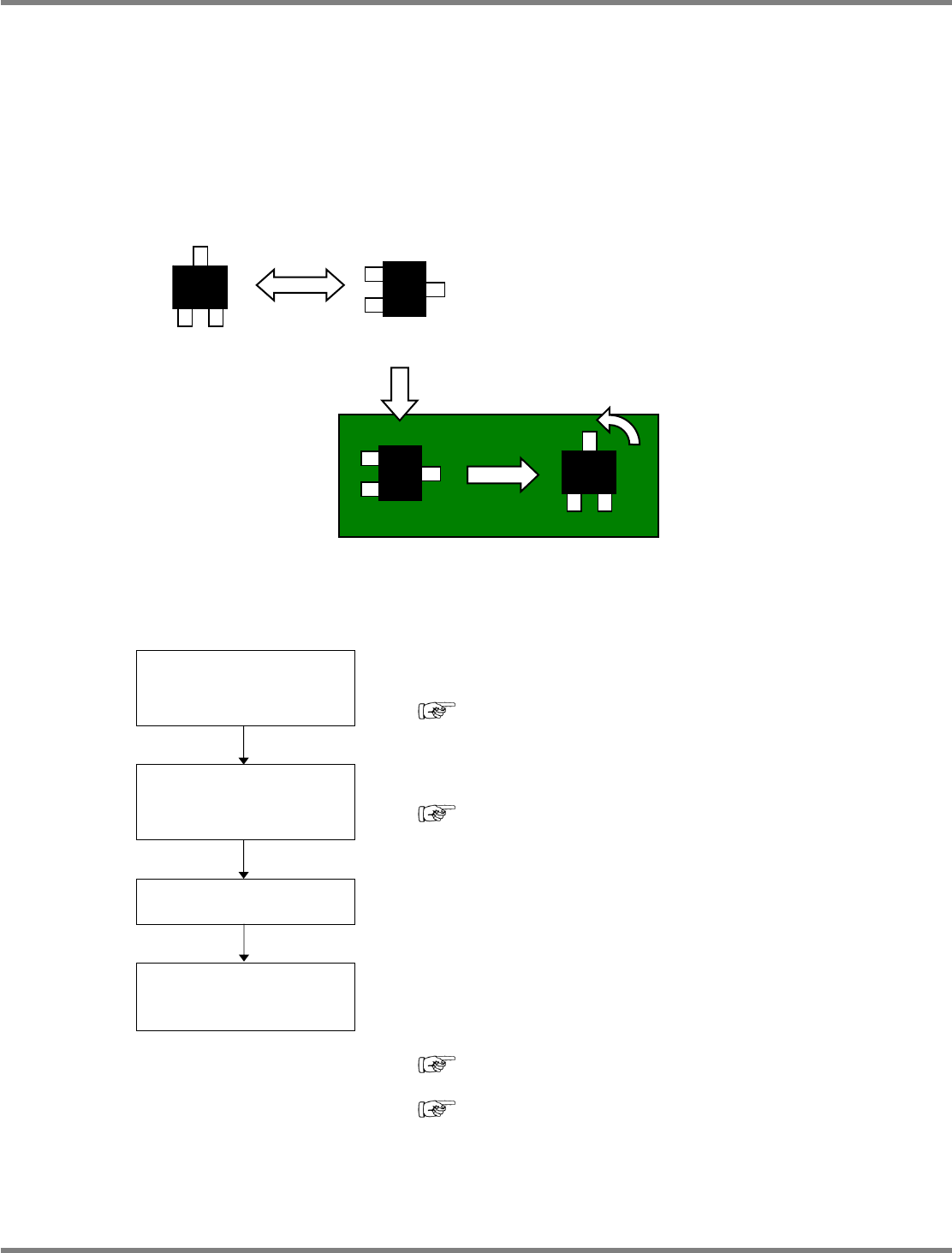

CAD
角度转换示例
CAD
角度转换的流程如下所示。
1.
DGS
设定
可在环境设定下，在
CAD
旋转变更时进行反映到其他的
PCB
、
显示确认对话框的设定。
‘3.2.3 DGS
设定
■关于
CAD
旋转
’
2.
选择
CAD
系统
在第一次、以及新建
CAD
宏之际，选择
CAD
角度转换工作台。
‘5.2 CAD
宏的定义
■角度记号标签
’
3.
导入
CAD
导入
CAD
。如果在所选择的
CAD
转换工作台上即已设定了
CAD
旋转，将会自动转换实装角度。
4.
CAD
角度转换工作台的
设定
在
PCB
编辑器下，对没有在
CAD
转换工作台上设定的元件设
定
CAD
旋转。之后，以选择了相同
CAD
系统的
CAD
宏来导
入之际，使用在这里所设定角度来转换实装角度。
关于使用
PCB
编辑器的设定，请参考
‘5.8.13 CAD
角度转换
■
CAD
角度转换工作台的设定
’
关于使用元件编辑器的设定，请参考
‘6.5.3
编辑元件
■
CAD
旋转
’
。
CAD
的
0
°元件形状
NPM
的
0
°元件形状
90
°不同
CAD
的实装角度
0
°
导入时，只将实装元件的实装点的实装角度
旋转
90
°。
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-31 Page 5-351
设定项目
项目
说明
‘
元件名
’
显示元件名称。
‘
库
’
显示程序库名称。
‘
物理类别
’
显示形状定义。
(
箱型、引脚元件、球形元件、异形元件
)
‘
元件类别
’
显示元件种类。
‘
注释
’
显示元件的注释。
‘
标示符
’
显示所使用元件的实装点的标示序号。
‘L’
显示元件的外形
L
。
‘W’
显示元件的外形
W
。
‘T’
显示元件的高度。
‘CAD
旋转
’
输入
CAD
系统和
DGS
的元件
0°
的补偿量。
‘
确认
’
显示在
CAD
系统下导入元件的
CAD
旋转的确认状态。
按钮
项目
说明
[
元件修改
]
启动元件编辑器。
[
多编辑
]
一次性变更多个元件的
CAD
旋转、确认状况。
[
确定
]
关闭
CAD
角度设定画面。
Project050812S-01C02
