NPM-DGS 程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-31 Page 5-371 预约实装点的显示 1 在产品编辑器的菜单上， 勾选 [ 查看 ] [ 预约实装点 ] 。 以黄色标记显示预约实装点。 Project050819S-0 3C00 1 Project050819S-0 4C00
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-370 EJS9AC-MB-05P-31

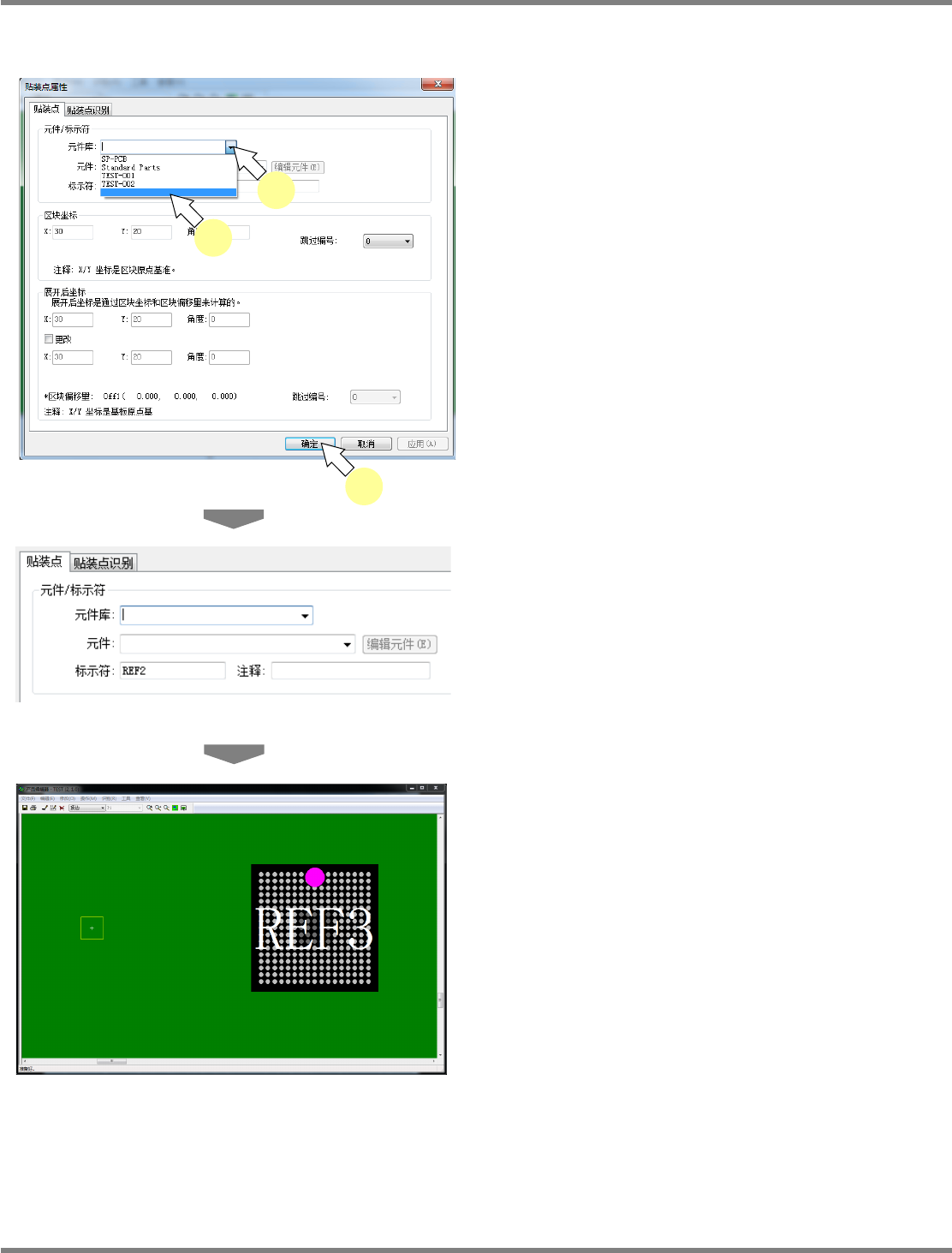

预约实装点的设定
1
点击元件
/
标示符的元件库的下拉菜
单。
2
从列表中选择最下行的空白。
3
点击
[
确定
]
。
元件库和元件将以空白显示。
以
+
标记显示预约实装点。
Project050819S-01C00
Project050819S-02C00
Project050819S-00C00
1
2
3
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-31 Page 5-371

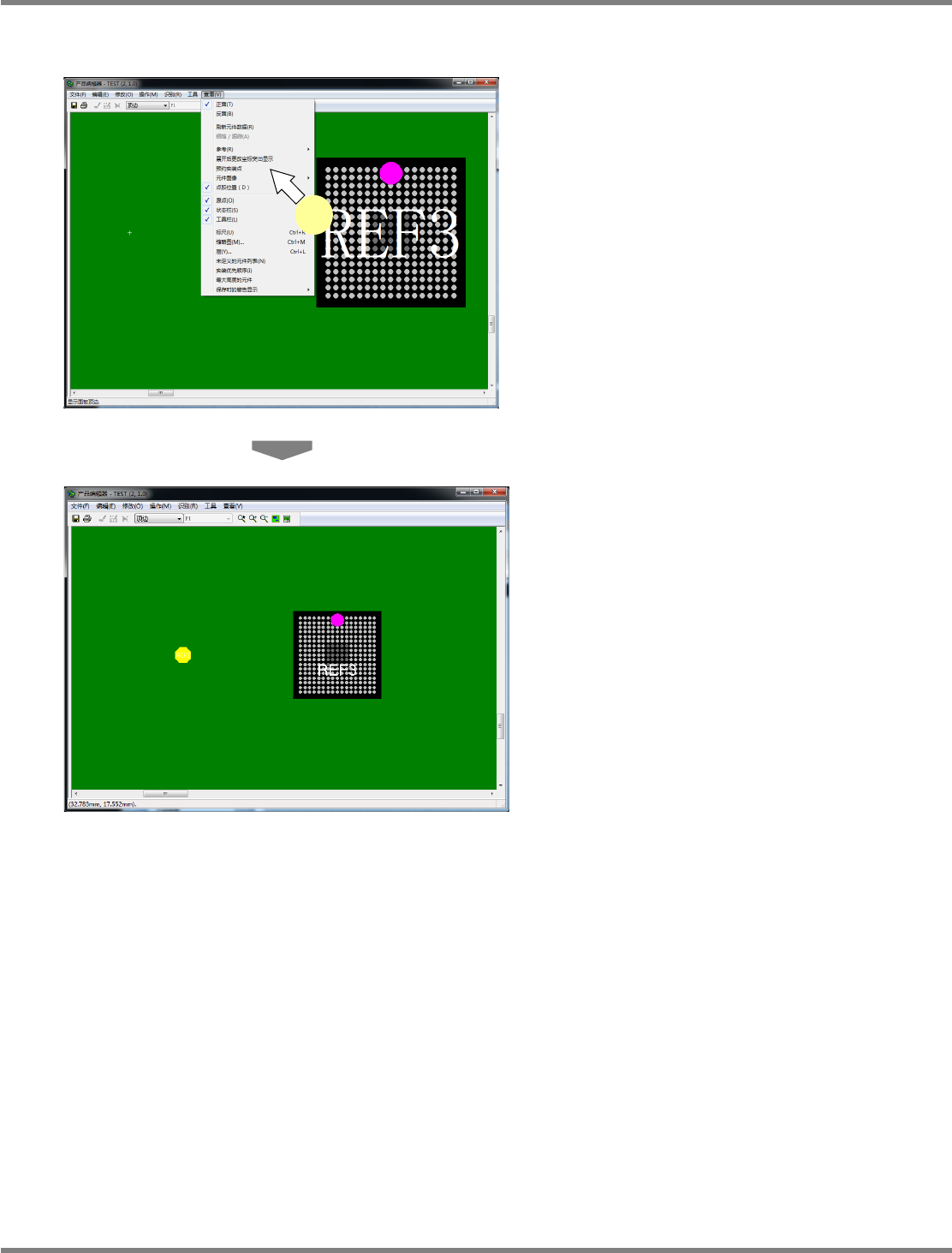

预约实装点的显示
1
在产品编辑器的菜单上，勾选
[
查看
]
[
预约实装点
]
。
以黄色标记显示预约实装点。
Project050819S-03C00
1
Project050819S-04C00
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-372 EJS9AC-MB-05P-31
5.8.21
通过
BOM
进行元件替换
1
通过菜单栏选择
[
工具
]
[
通过
BOM
进行元件替换
]
。
将显示
<
通过
BOM
进行元件替换
>
的画面。
2
选择需要使用的
CAD
宏。
只显示已对
BOM
加以定义的
CAD
宏。
3
选择需要使用的
BOM
文件。
4
选择替换选项。
5
选择替换对象。
6
选择需要替换的区块类型。
7
点击
[
确定
]
。
替换选项
项目
说明
‘
删除已存的实装点后导入
’
覆盖通过
BOM
定义的元件名。没有通过
BOM
定义的标示符为预
约实装点。
‘
覆盖合并竞争
’
以通过
BOM
定义的元件名覆盖。没有通过
BOM
定义的标示符保
持既存的
PCB
数据而不发生变更。
‘
跳过合并竞争
’
只对预约实装点通过
BOM
定义的元件名覆盖。
替换对象
项目
说明
‘
仅当前编辑中的画面
’
只替换编辑中的面。
‘
基板两面
’
对两面都执行替换。
区块类型
项目
说明
‘
所有区块
’
在定义了多个区块时显示这个项目。
针对所有区块类型执行替换。
‘
区块名称
’
只对指定区块执行替换。
Project050814S-01C01
1
Project050820S-01C01
2
4
3
5
6
