NPM-DGS 程序手册 6.5 添加新的元件 Page 6-126 EJS9AC-MB-06P-28 3 在选择吸嘴中选择要设定吸着信息的 吸嘴。 显示出吸着位置的图像。 4 设定 ‘ 吸附信息 ’ 的 ‘ 偏移量 X’ 、 ‘ 偏移量 Y’ 、 ‘ 角度 ’ ，点击 [ 重新抽取 ] 。 重新显示吸着位置的图像。 5 点击 [ 确定 ] 。 保存所设定的数据，结束吸嘴检查画 面。 Parts060603S-3 2C03 …
NPM-DGS
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-28 Page 6-125

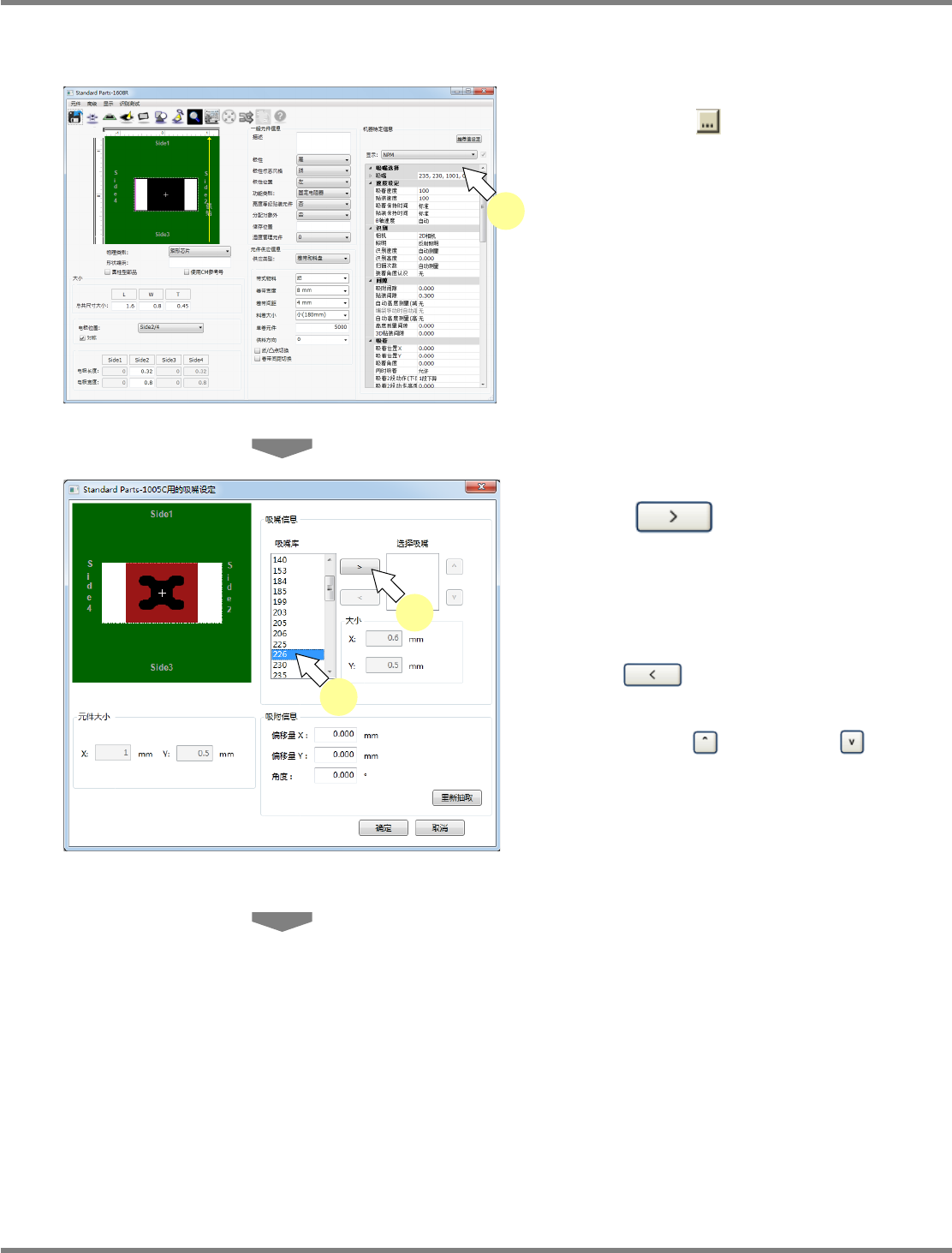

设定有关元件的吸嘴信息
1
点击
‘
机器特定信息
’
的
‘
吸嘴参考
’
右边
的吸嘴检查
。
显示出吸嘴构成画面。
2
从
‘
吸嘴库
’
中选择候选吸嘴，点击向右
箭头
。
所选择吸嘴的示意图将显示在元件示意图上。
如果属于在安装时没有登录的吸嘴，将以四角
形显示吸嘴尖端的外形尺寸。
解除选择吸嘴时，请选择设定吸嘴，点击向左
箭头
。
变更选择吸嘴的候选顺序时，请选择设定吸嘴，
点击向上箭头
或者向下箭头
。
Parts060603S-25C08
1
Parts060603S-27C02
2
2
NPM-DGS
程序手册
6.5
添加新的元件
Page 6-126 EJS9AC-MB-06P-28

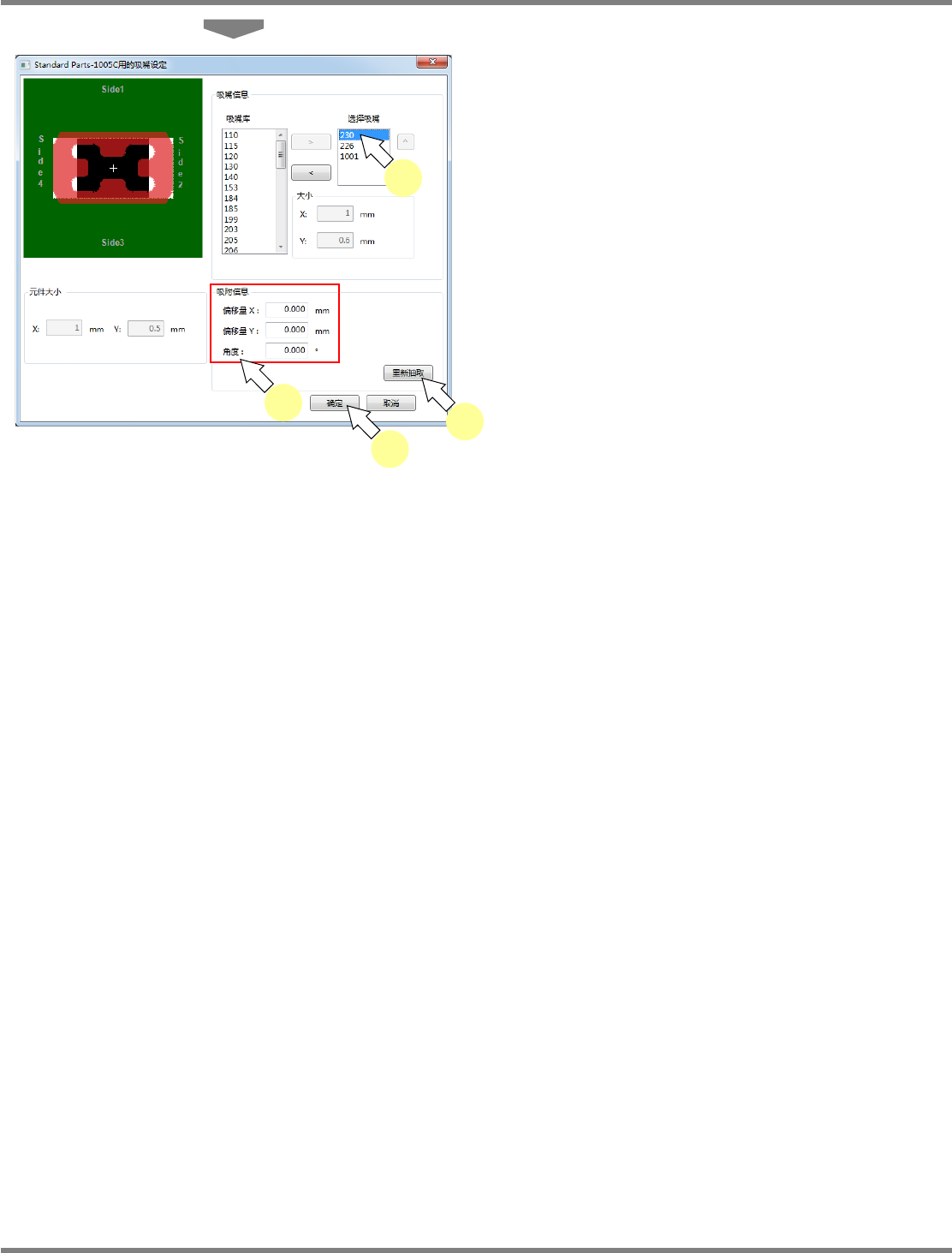

3
在选择吸嘴中选择要设定吸着信息的
吸嘴。
显示出吸着位置的图像。
4
设定
‘
吸附信息
’
的
‘
偏移量
X’
、
‘
偏移量
Y’
、
‘
角度
’
，点击
[
重新抽取
]
。
重新显示吸着位置的图像。
5
点击
[
确定
]
。
保存所设定的数据，结束吸嘴检查画面。
Parts060603S-32C03
3
4
4
5
NPM-DGS
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-28 Page 6-127

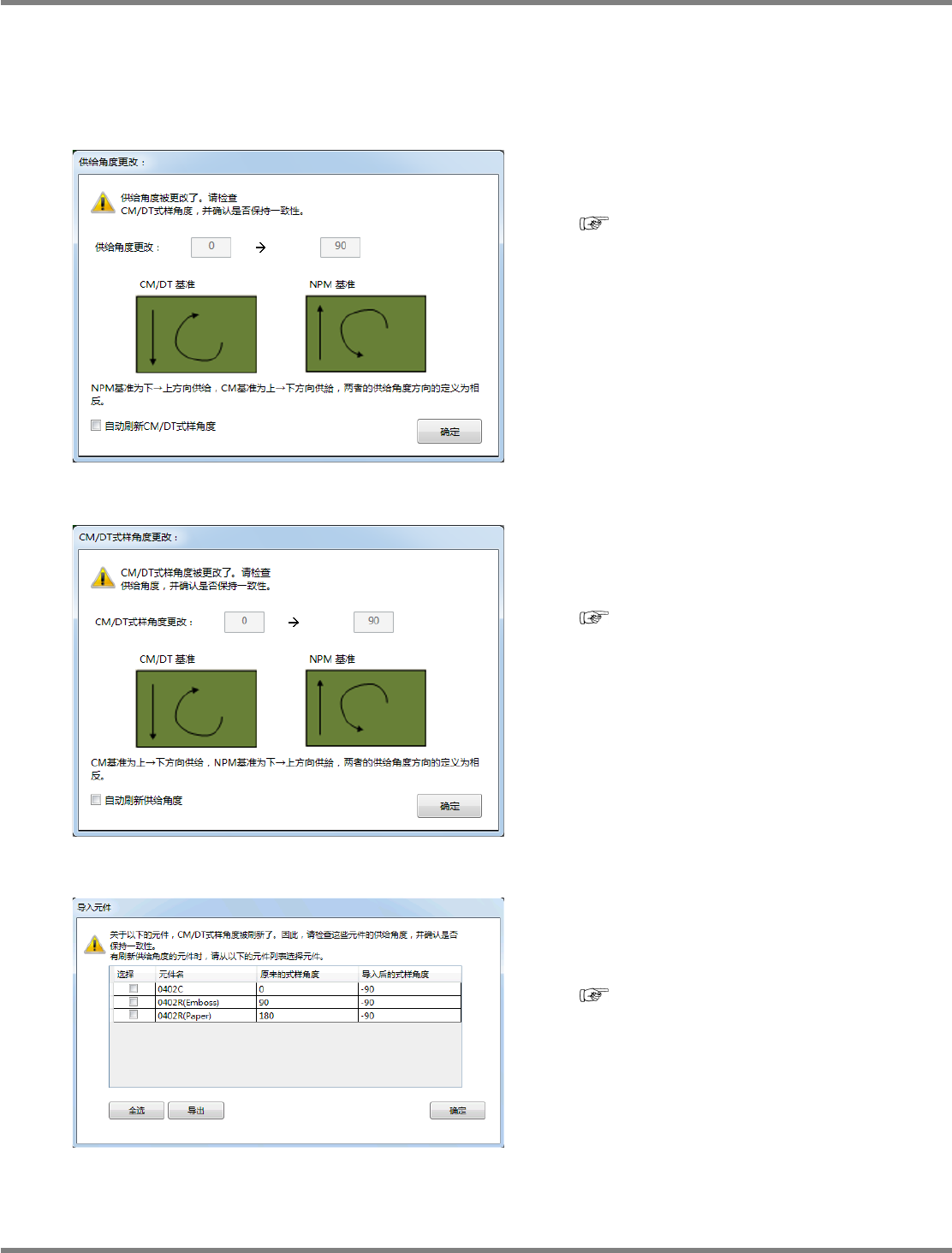

供给角度
/CM
式样角度更改时的确认对话框
当变更了供给角度
/CM
设备固有信息的式样角度时，或者导入了拥有
CM
设备固有信息的元件数
据时，将显示以下画面。
① 更改了供给角度时的确认对话框
将显示更改到左侧前的角度、更改到右侧后的
角度。当需要自动更改式样角度时，请勾选
‘
自
动刷新
CM/DT
式样角度
’
复选框。
‘6.5.3
编辑元件
④
设备固有信息
■
设备固有信息
(CM/DT
机
)’
进行整体编辑时，无法选择自动更改。
② 更改了
CM
式样角度时的确认对话框
当更改了供给角度时，将同样显示更改到左侧
前的角度、更改到右侧后的角度。当需要自动
更改供给角度时，请勾选
‘
自动刷新供给角度
’
复选框。请参考供给图像更改供给角度。
‘6.5.3
编辑元件
③供料器信息
’
当元件的供给类型为编带、托盘以外的元件时，
无需更改。
进行整体编辑时，无法选择自动更改。
③ 导入元件时的确认对话框
当覆盖保存
CM/DT
数据后导入时，如果
CM/DT
式样角度被更新，将显示对话框。当需要自动
更改供给角度时，请勾选元件列表中的
‘
选择
’
复选框。
‘6.4
元件的导入、导出
’
导入结果，可通过
[
导出
]
按钮作为
CSV
文件而
输出。
导入结果与导出结果的说明请参照下一页的记
载。
Parts060603S-42C01
Parts060603S-43C01
Parts060603S-44C01
