EPU 使用说明书 第 4 章 制作生产程序 4- 49 4-1-5-2 制作元件数据 元件数据的制作 画面 ( 元件表格 ) 包含 初始画面在内 ， 共由 5 个画面 ( “ 包装”、 “ 定心”、 “ 吸取 条件”、“贴片 条件”、“检测” ) 构成。 其中，仅初始画 面 ( 包含“包 装方式”的 信息 ) 需要设置。 其他项目的初始 值已注册。所以，只需设 置必要的项目。 制作程序后发生的识别错 误等初始的各种错误，通过检查元件数…
EPU 使用说明书 第 4 章 制作生产程序
4-48
从列表画面中选择元件名(双击)，显示所选择元件数据的表格画面后，可进行元件数据的制作和
编辑。
表格显示画面由基本部分与包装、定心方式、吸取条件、贴片条件、检测部分构成，1个元件数
据显示一个画面。
表格与列表画面的切换选项卡
如选择包装方式，则显示该项目。
此处的选择项目的内容显示在下面的区域内。

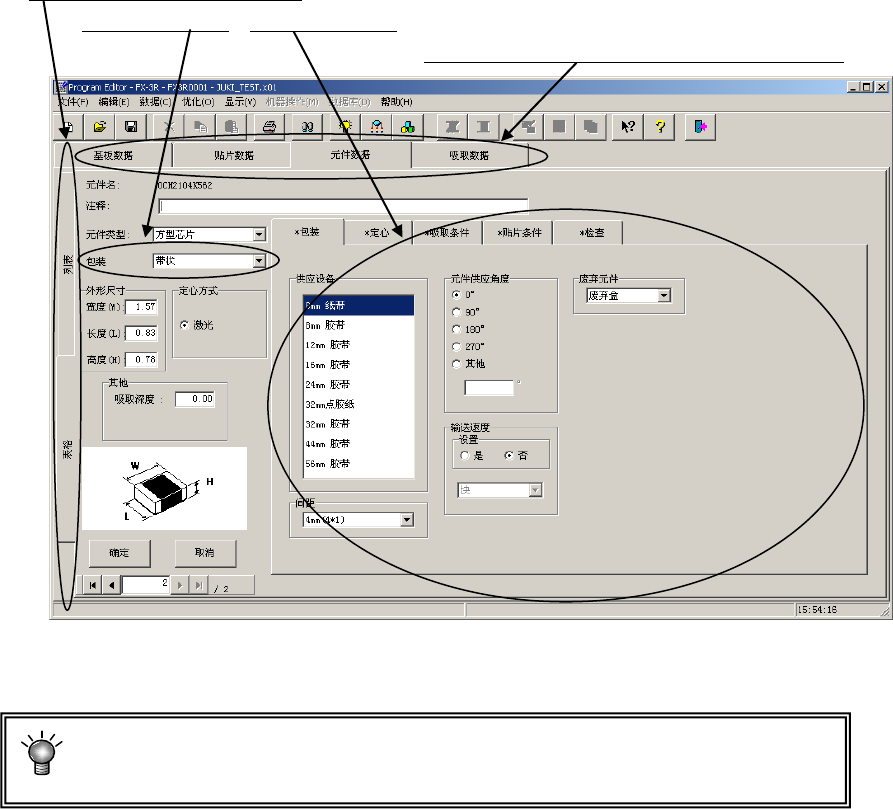

图 4-1-5-1-2 元件数据表格画面
※ 键盘操作
项目间的移动使用 TAB 键，换页时使用“PageUp”或“PageDown”键。
EPU 使用说明书 第 4 章 制作生产程序
4-49
4-1-5-2 制作元件数据
元件数据的制作画面(元件表格)包含初始画面在内，共由5个画面(“包装”、“定心”、“吸取
条件”、“贴片条件”、“检测”)构成。
其中，仅初始画面(包含“包装方式”的信息)需要设置。
其他项目的初始值已注册。所以，只需设置必要的项目。
制作程序后发生的识别错误等初始的各种错误，通过检查元件数据，大部分错误可以
解决。出现错误时，除元件高度外，可改变或调整上述“初始值”的设置值。
4-1-5-2-1 初始画面
(1) 注释
对仅靠元件名称难以区分的元件，可以输入注释。
注释也可省略。

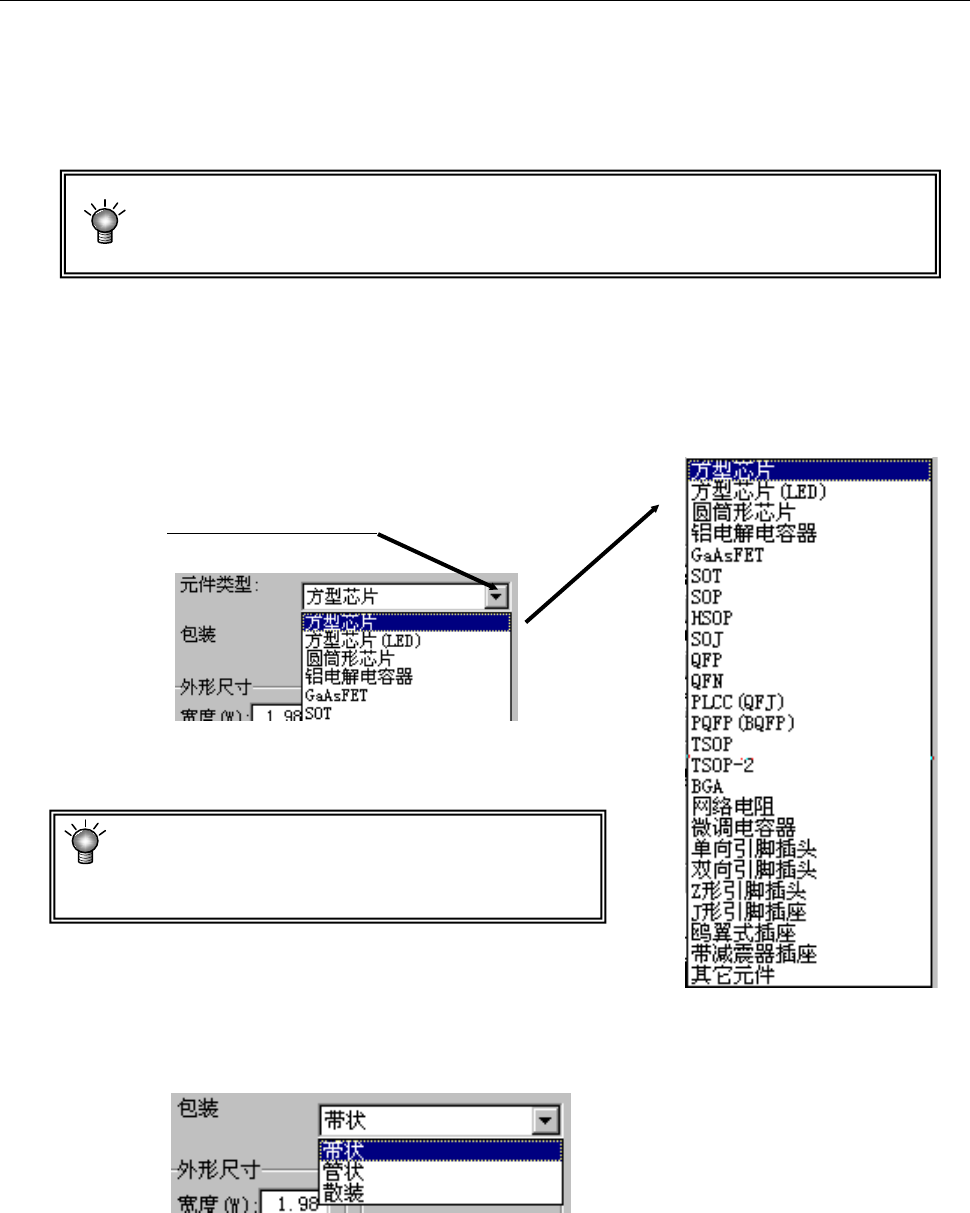

(2) 元件种类
从下拉式列表中选择元件种类。
从显示的列表中选择。
如弄错元件种类，容易在元件定心时发生识别错误
等问题。
请选择正确的元件种类。
(3) 包装
从显示的包装列表中选择元件供应装置种类。
需要进行变更时，请从下拉式列表中选择元件包装方式。
EPU 使用说明书 第 4 章 制作生产程序
4-50

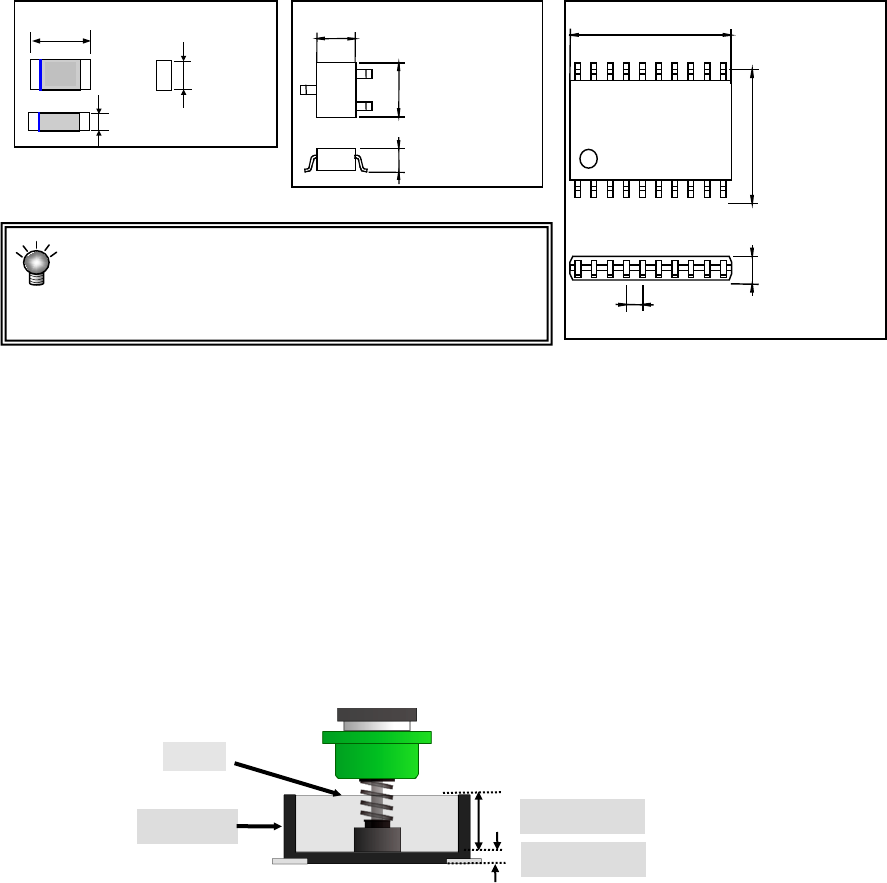

(4) 外形尺寸
输入需进行激光识别的元件外形尺寸。
请输入激光照射部分的纵横尺寸。
◆方形芯片 ◆SOT ◆SOP
若弄错元件的纵、横尺寸，则有时无法进行定心。
若弄错元件高度，则容易发生因激光测量位置不稳
定导致激光识别错误等现象。
(5) 定心方式
指定求出元件中心的方法。
定心方式仅为激光。
(6) 吸取深度
输入从吸嘴吸取面开始，到元件表面的突起部分的高度｡
通常可以使用默认值。
例）当连接器元件等，吸嘴的吸取面比元件表面低时，需输入由吸嘴顶端到元件表面的尺寸。
此时，“元件高度”为吸嘴顶端到元件背面的尺寸。
吸 嘴
外形寸法 横
外形寸法 縦
部品高さ
＋
外形尺寸 横
元件高度
外形尺寸 纵
+
元件高度
外形尺寸 纵
外形尺寸 横
引脚间距
+
外形尺寸 横
外形尺寸 纵
元件高度
+
吸取深度
元件高度
连接器
