EPU 使用说明书 第 4 章 制作生产程序
4-51
(7)元件类别的图形化显示
在画面左下部分以图像显示各元件类别的外形｡
每种元件类别都备有外形图像，可按照元件类别的设置显示相应的图像｡
(8)“确定”按钮
、
“取消”按钮
按“确定”按钮：保存已编辑的内容，退出表格画面。
按“取消”按钮：废弃已编辑的内容，退出表格画面。
退出表格画面时，如果是从贴片数据画面转移过来的，就返回到贴片数据画面；如果是从元件列
表画面转移过来的，就返回到元件列表画面。
不是通过按钮退出表格画面时（例如通过菜单命令转移到其他画面、或通过选择选项卡转移到其
他对话框），与按“确定”按钮时的处理相同。
EPU 使用说明书 第 4 章 制作生产程序
4-52
4-1-5-2-2 包装
(1) 带状的输入方法

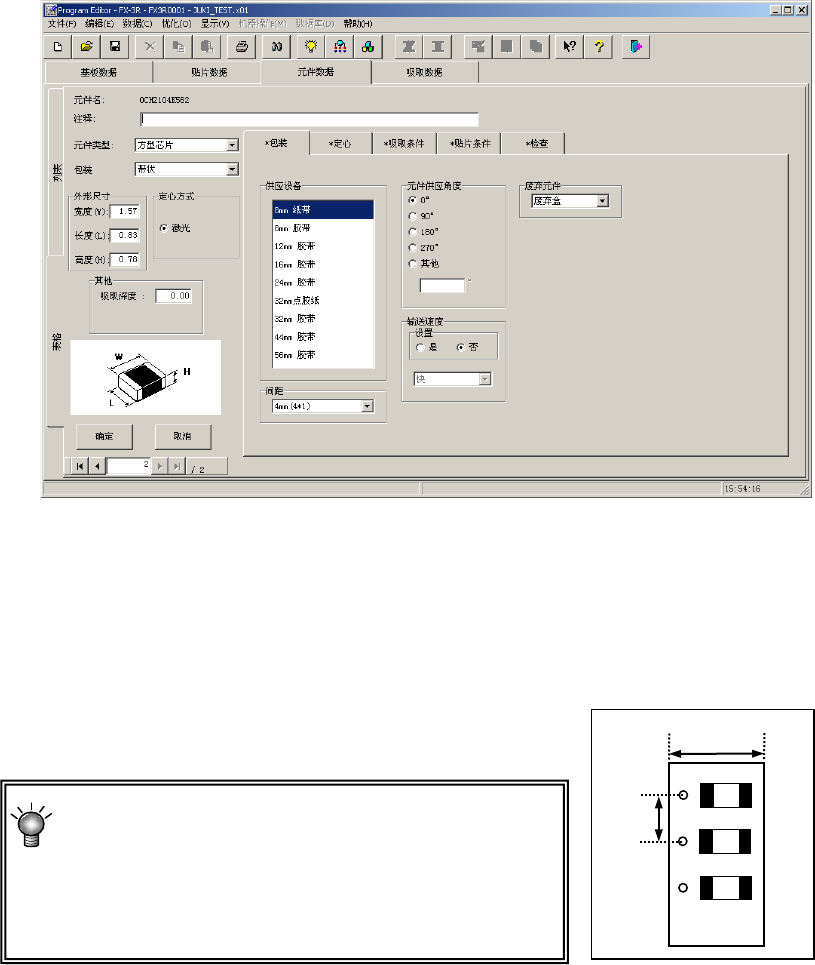

图 4-1-5-2-2-1 元件数据(带状包装
)
1)
供应设备
根据“包装”、“供料器类型”的选择状态，在列表框内显示可以选择的供应设备清单。
请从该列表中选择1种。
2)
间距
选择带的传送间距。
当带为 12mm～72mm 时，请根据带状供料器的传送间
距来设置元件数据的间距。
例) 用 12mm 的带状供料器(FF12FS)以 8mm 的间距传送
时，应将带状供料器传送挡块设为“8”，然后将“元
件数据”的“间距”设为“4*2”。
有关带状供料器的设置，请参见“带状供料器使用说明书”。
3)
元件供应角度
以JUKI的元件供应角度为0°，选择带状供料器上的元件包装姿势与之形成的角度。
详细内容请参见4-1-5-2-2的4)元件供应角度。
要输入其他数据时，请在编辑框内输入角度｡(0°～ 359.9875°)
带宽
间距
EPU 使用说明书 第 4 章 制作生产程序
4-53
4)
废弃元件
对在定心时发生识别错误、或在引脚悬浮检查中发生错误时的元件废弃方法进行设置。
从组合框的下拉菜单中选择元件废弃方法。
根据“供应形式”的选择状态，下拉菜单的内容会有变化。
表4-1-5-2-2-1 元件废弃位置下拉列表
列表的项目 内容
废弃盒 全部元件均可选择。
IC 回收带
元件类别为铝电解电容、GaAsFET、SOP、HSOP、SOJ、QFP
、
QFN、PLCC(QFJ)、PQFP(BQFP)、TSOP、TSOP2、BGA、单向
引脚连接器、双向引脚连接器、Z 引脚连接器、J 引脚插
座、鸥翼式插座、带减震器插座时可以选择。
元件保护 全部元件均可选择。
5) 输送速度
设置电动式供料器的输送速度。要变更输送速度时，设置选择“是”，从下拉列表中选择“快”、
“中”、“慢”。
如果因输送而导致仓内元件倒下，有可能通过改变速度能够抑制。
图 4-1-5-2-2-2 输送速度
