EPU 使用说明书 第 4 章 制作生产程序 4- 54 (2) 管状的输入方法 图 4-1-5-2-2-3 元件数据 ( 管状包装 ) 1) 类型 选择管状供料器 的类型。 ·类型 N ：适用于 7mm ～ 13.4mm 宽的元件 ·类型 W ：适用于 15mm ～ 31.2mm 宽的元件 2) 送料等待时间 从元件吸取完成后 到可吸取下一 个元件之间的等 待时间 ( 根据各供料器 型号设 置的值 ) 与实际 等待时间的比例 ，以百分…
EPU 使用说明书 第 4 章 制作生产程序
4-53
4)
废弃元件
对在定心时发生识别错误、或在引脚悬浮检查中发生错误时的元件废弃方法进行设置。
从组合框的下拉菜单中选择元件废弃方法。
根据“供应形式”的选择状态，下拉菜单的内容会有变化。
表4-1-5-2-2-1 元件废弃位置下拉列表
列表的项目 内容
废弃盒 全部元件均可选择。
IC 回收带
元件类别为铝电解电容、GaAsFET、SOP、HSOP、SOJ、QFP
、
QFN、PLCC(QFJ)、PQFP(BQFP)、TSOP、TSOP2、BGA、单向
引脚连接器、双向引脚连接器、Z 引脚连接器、J 引脚插
座、鸥翼式插座、带减震器插座时可以选择。
元件保护 全部元件均可选择。
5) 输送速度
设置电动式供料器的输送速度。要变更输送速度时，设置选择“是”，从下拉列表中选择“快”、
“中”、“慢”。
如果因输送而导致仓内元件倒下，有可能通过改变速度能够抑制。
图 4-1-5-2-2-2 输送速度
EPU 使用说明书 第 4 章 制作生产程序
4-54
(2) 管状的输入方法

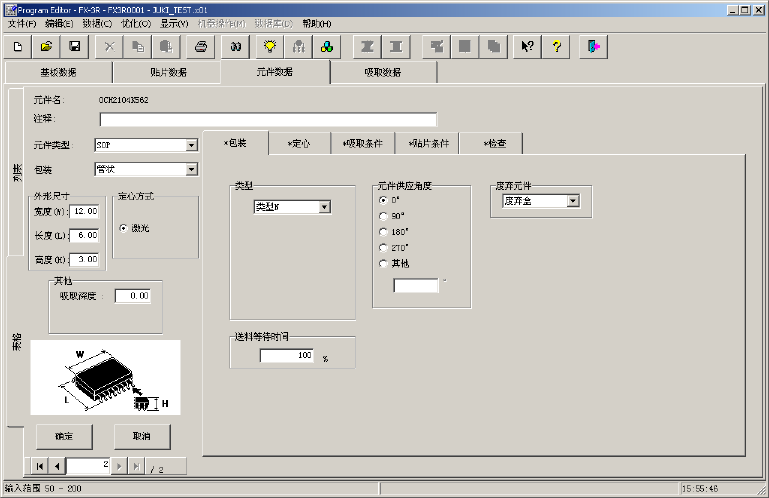

图 4-1-5-2-2-3 元件数据(管状包装)
1) 类型
选择管状供料器的类型。
·类型 N：适用于 7mm
～
13.4mm 宽的元件
·类型 W：适用于 15mm
～
31.2mm 宽的元件
2)
送料等待时间
从元件吸取完成后到可吸取下一个元件之间的等待时间(根据各供料器型号设置的值)与实际
等待时间的比例，以百分比的形式进行设置。
初始值为100%。
3) 元件供应角度
以JUKI的元件供应角度为0°，输入管状供料器上的元件包装姿势与之形成的角度。
详细内容请参见4-1-5-2-2的 4)元件供应角度。
要输入其他数据时，请在编辑框内输入角度｡(0°～ 359.9875°)
4)废弃元件
对在定心时发生识别错误、或在引脚悬浮检查中发生错误时的元件废弃方法进行设置。
详细情况请参见（1）带状的输入方法 的废弃元件。
EPU 使用说明书 第 4 章 制作生产程序
4-55
(3) 散装的输入方法
图 4-1-5-2-2-4 元件数据（散装包装）
1) 类型
设置散装供料器的类型。
2) 送料等待时间
从元件吸取完成后到可吸取下一个元件之间的等待时间(根据各供料器型号设置的值)与实际
等待时间的比例，以百分比的形式进行设置。
初始值为100%。
3) 元件供应角度
以JUKI的元件供应角度为0°，输入散装供料器上的元件包装姿势与之形成的角度。
详细内容请参见4-1-5-2-2的4)元件供应角度。
要输入其他数据时，请在编辑框内输入角度｡(0°～ 359.9875°)
4)废弃元件
对在定心时发生识别错误，或在引脚悬浮检查中发生错误时的元件废弃方法进行设置。
详细情况请参见（1）带状的输入方法 的废弃元件。
