EPU 使用说明书 第 4 章 制作生产程序
4-57

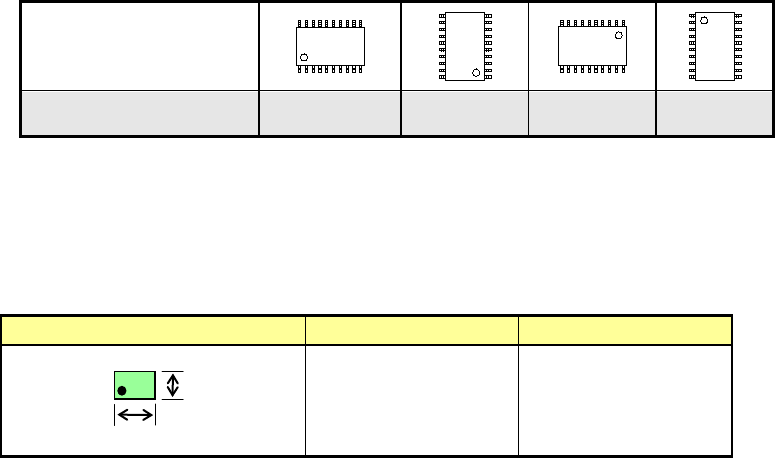

③ 所用元件的方向与元件供应角度的关系
生产时使用的元件的方向，不一定是本设备规定的 0 度方向。
请根据元件的实际方向，设置元件供应角度。
所用元件的方向
元件供应角度的设定值 0° 90° 180° 270°
上图以 SOT 元件作为示例进行说明。关于其他的元件，请参照下页
“④JUKI 的元件供应角度的定义”输入“元件供应角度”。
※ 请以本设备规定的0度方向为基准，输入元件的纵横尺寸。
例)
各种元件被定义的 0 度方向 横向尺寸 纵向尺寸
６ ３
6
3
EPU 使用说明书 第 4 章 制作生产程序
4-58
④ JUKI的元件供应角度定义
表 4-1-5-2-2-2 用图解方式说明了元件供应角度 0°的定义及各个角度。
对于没有极性的元件，无需区别 0°与 180°、90°与 270°。

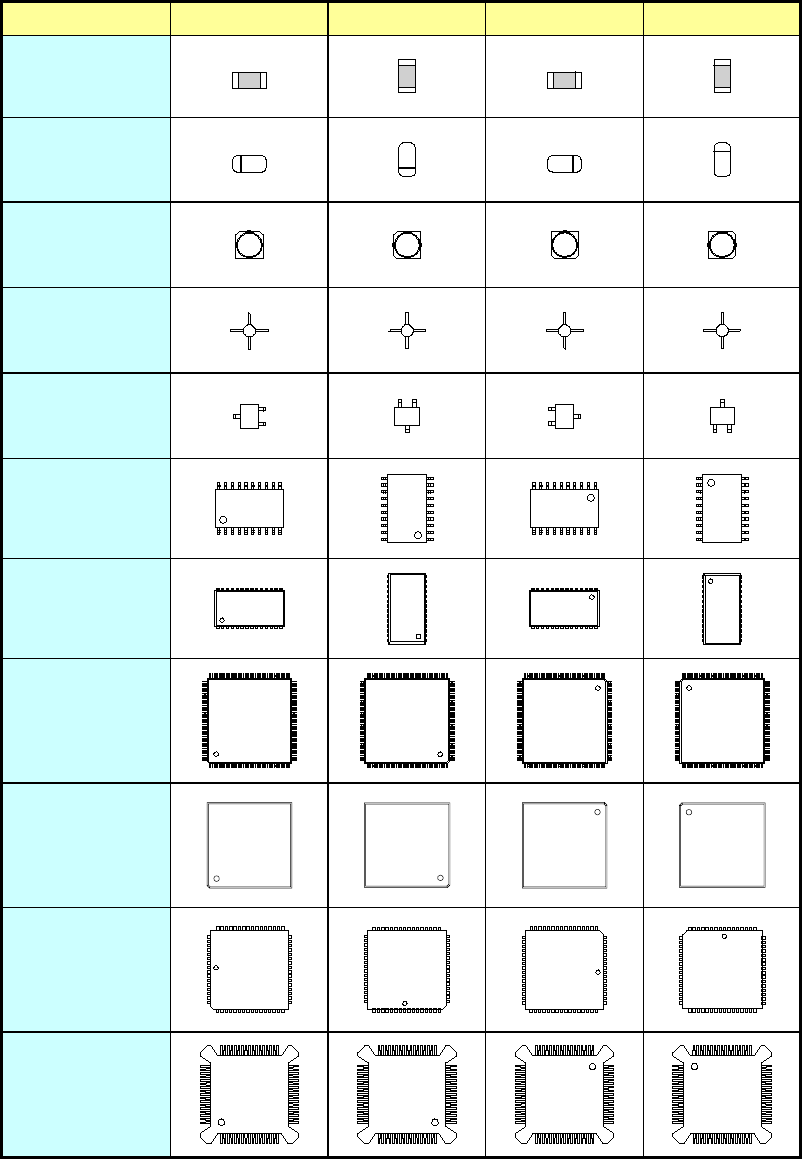

表 4-1-5-2-2-2 JUKI 的元件供应角度的定义
元件种类 0° 90° 180° 270°
方型芯片
圆筒型芯片
铝电解电容器
GaAsFET
SOT
SOP
HSOP
SOJ
QFP
QFN
QFJ(PLCC)
BQFP(PQFP)
EPU 使用说明书 第 4 章 制作生产程序
4-59

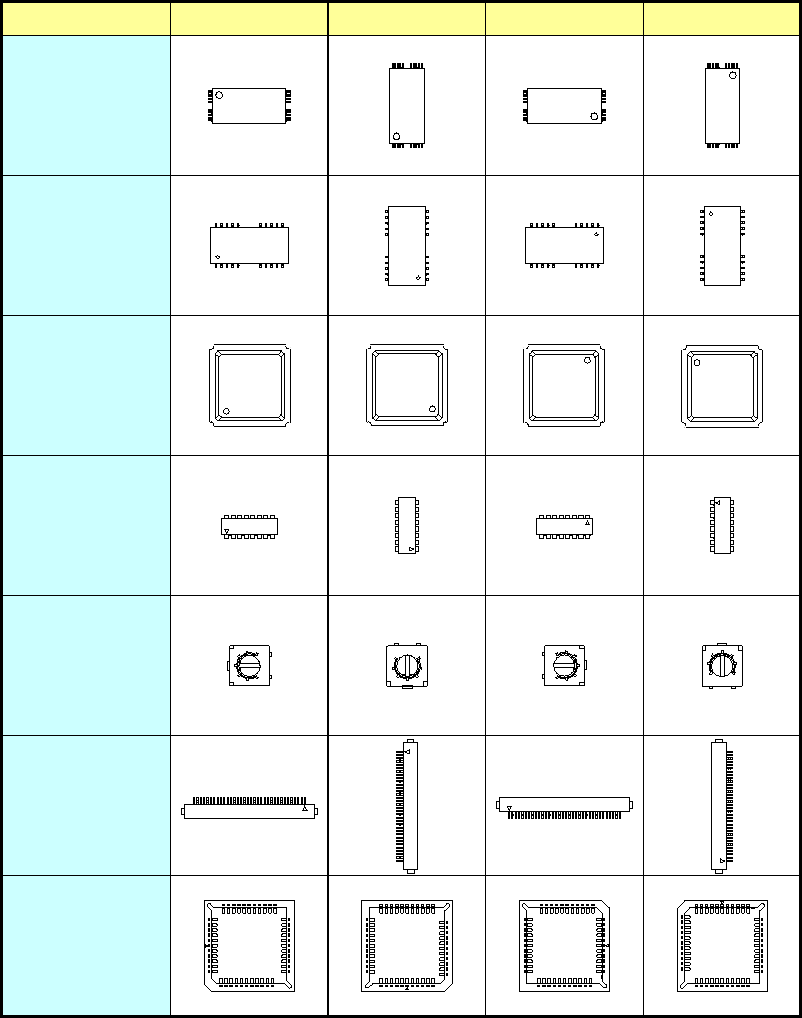

元件种类 0° 90° 180° 270°
TSOP-1
TSOP-2
BGA
FBGA
网络电阻
微调电容器
单向引脚连接器
双向引脚连接器
Z 形引脚连接器
J 引脚插座
鸥翼式插座
带减震器的插座
