EPU 使用说明书 4 制作生产程序
4-63

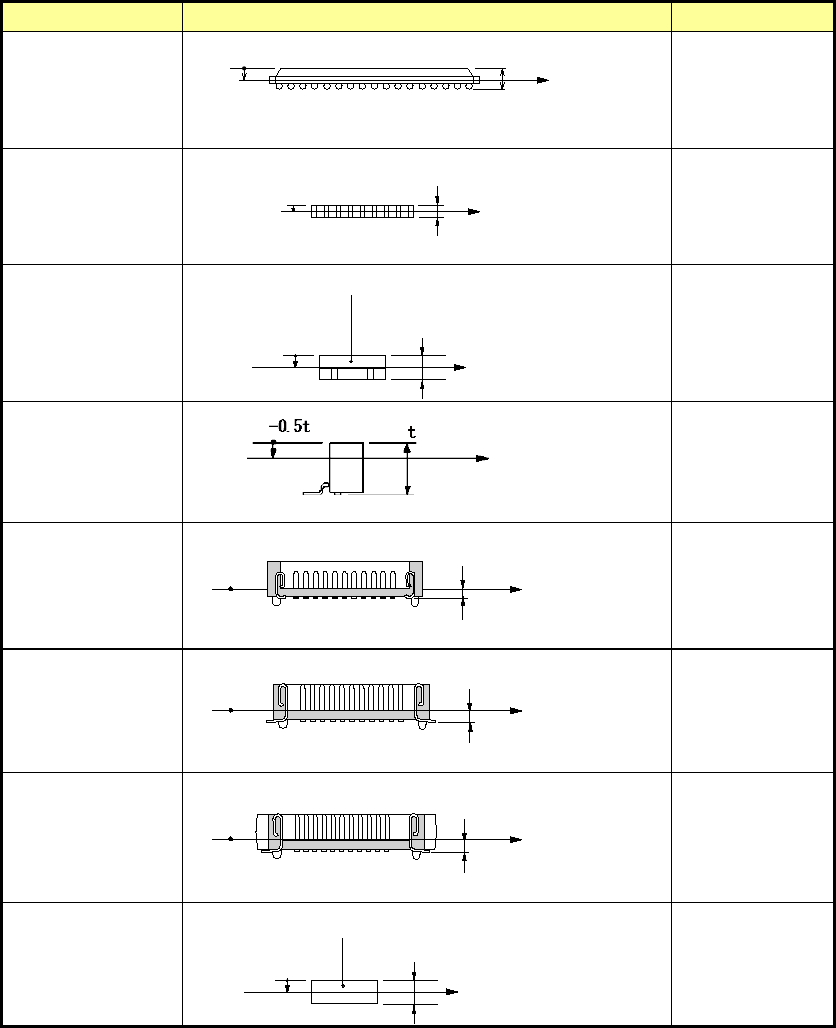

元件种类
测量位置
测量高度
BGA
FBGA
レーザ測定位置
部品高さ
t
-0.86t
-0.86×t
网络电阻
レーザ測定位置
部品高さ
t
--
2
t
与方形芯片
相同
微调电容器
レーザ測定位置
部品高さ
t
モールド部
-(t - 0.7)
- (t - 0.7)
单向引脚连接器
双向引脚连接器
Z 形脚连接器
- 0.5×t
J 引脚插座
レーザ測定位置
部品高さ
t
0
0
鸥翼式插座
レーザ測定位置
部品高さ
t
0
0
带减震器的插座
レーザ測定位置
部品高さ
t
0
0
其它元件
レーザ測定位置
部品高さ
t
モールド部
-0.5t
-0.5×t
1:对 0603 电阻等方形芯片元件贴片,当发生角度偏差时,在元件数据的“定心”选项卡画面
中,将“激光高度”的数值向元件上面移–t/3 (默认值为t/2,有时可以改善。
元件高度
激光测定位置
激光测定位置
激光测定位置
激光测定位置
元件高度
元件高度
元件高度
模部
元件高度
激光测定位置
元件高度
元件高度
模部
激光测定位置
激光测定位置
激光测定位置
元件高度
EPU 使用说明书 4 制作生产程序
4-64

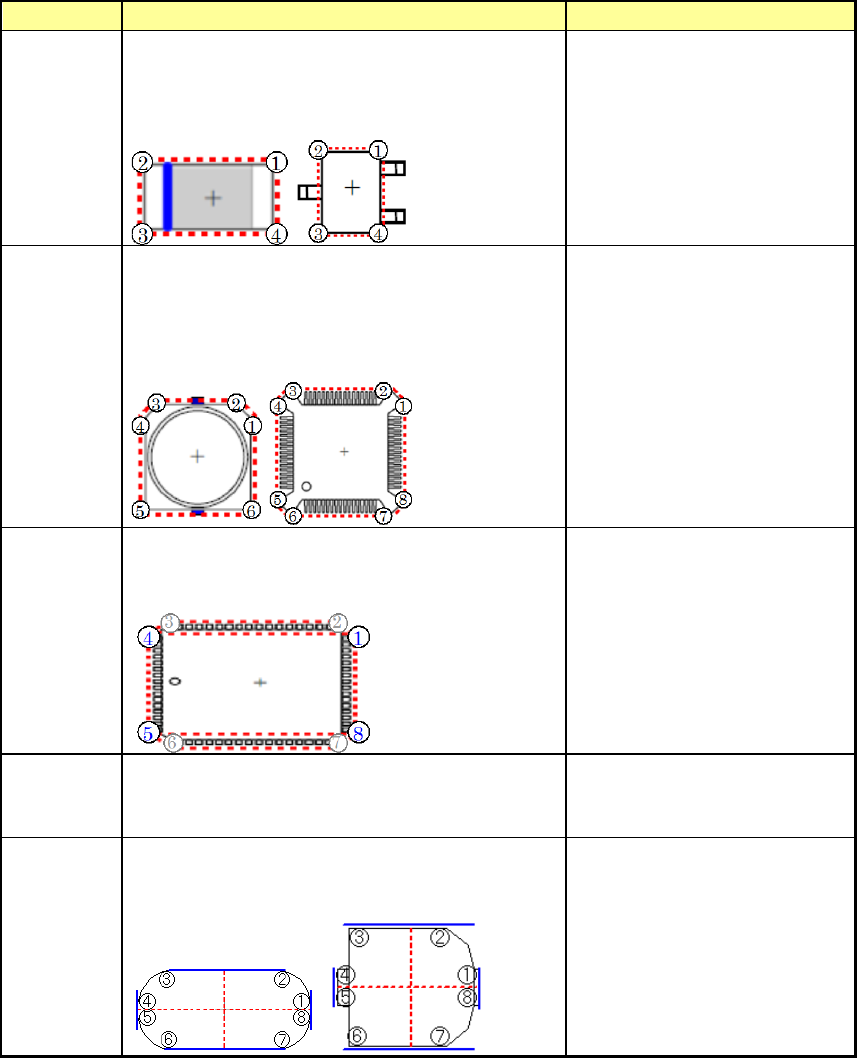

4)元件形状
可以指定供激光识别用的元件形状。主要用途如下:
4-1-5-2-3-2 元件形状
元件形状
动作
用途
无缺角
根据测量数据检测出 4
个顶点,进行位置偏差
角度偏差的计算、校正,并进行贴片。
对于无缺角,近似四边形形状的元件,可设
此种元件形状。
芯片圆筒形芯片、SOTQFN
微调电容器、单向连接器、
向连接器、
Z 引脚连接器、其
他元件
有缺角
根据测量数据检测出 58 个顶点,进行位置偏
差、角度偏差的计算、校正,并进行贴片
缺角的长度为 0.25mm 以上,元件中只要有 1
缺角,以及 QFP 等在激光测量位置有引脚的元
件,可设置此种元件形状。
铝电解电容、GaAsFETSOP
HSOPSOJQFPFQFP(BQFP)
TSOPTSOP2BGA
网络电阻
J 脚插座、单向连接器、
翼式插座、带减震器的插座
PLCC
根据测量数据检测出 8 个顶点,使用其中 4
点进行位置偏差、角度偏差的计算、校正,
进行贴片。是 PLCC 专用的元件形状。
PLCC
圆筒
根据测量数据进行吸取角度的位置偏差计算
校正,并进行贴片。
用于没有角的圆筒元件等。
在此种情况下,忽略角度(忽
略极性)仅求得元件的中心。
灵活
从测量数据中抽出在 XY 方向上能构成元件最
小宽度的附近 8 个点,计算·校正位置偏差、
角度偏差后,进行贴片。
用于使用“无缺角”“有缺
”、“ PLCC进行识别时发
激光识别错误 93(形状识别错
误)的多角形元件等。
与其他元件形状相比使用数
据量少,因此精度稍差,但可
以测量更多种类的元件。
EPU 使用说明书 4 制作生产程序
4-65

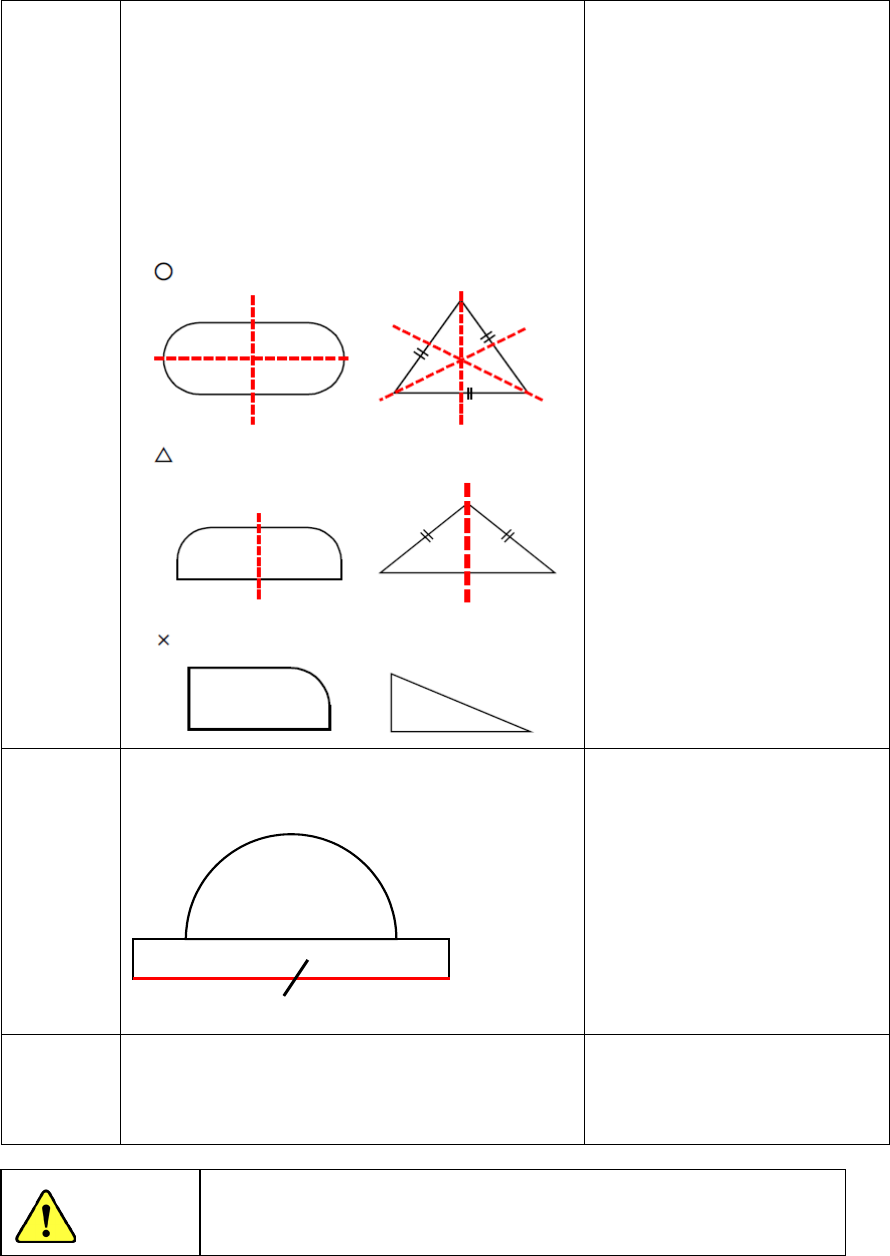

灵活 2
根据测量结果,检出元件的左右对称轴,从该轴
得元件的中心坐标、及角度偏差量,进行片校
正。
元件尺寸,根据上述计算测量出的角度偏差量,
实际的元件角度 0°为基础,把测量结果中最大
幅度判断为 XY
如果元件存在多个对称轴,
因能取得元件的准确的中心
坐标,此形状会非常有效
(例:左图「○」元件)
对称轴为1 个时,由于无法
取得元件的Y 方向的准确的
中心坐标,有时会发生贴片
偏移(例:左图「△」元件)
但是,由于此偏移量有再现
性,输入贴片偏移量的方法,
有时也可以使用
如果元件没有对称性,此形
状无效(例:左图「×」元件)
灵活 3
用元件的最小幅度附近的数据计算XY 的幅度、
移量。从元件的 X 方向的 1 的倾斜取得角度。
水平面,供应角度为「0 度」时在下面
异形元件
可识别许多异形元件,但如
果元件的上下带有圆形,角
度偏移值会变得不稳定。
不设置
根据吸取姿势按贴片角度转动并贴片。 用于激光定心不稳定的元件(
出规格的极薄的元件)。此时不
进行定心而直接进行贴片。
因此贴片位置受吸取位置影响。
注意
元件形状的初始值根据元件种类而定。一般情况下,如果改变算法
会导致错误发生率增大。因此除特殊情况外,请绝对不要变更。
