EPU 使用说明书 第 4 章 制作生产程序 4- 73 激光定心的中心 位置 贴片坐标点 激光定心的中心 位置 激光定心的中心 位置 贴片坐标点 注 1) “贴片偏移”值，请 输入从激光 定心的中心位 置到贴片坐标点的距离。 值的符号如下 ( 箭头为到贴片坐标点的 距离 ) 例 ) 按下图贴片时，将贴 片偏移输入为“ X=0 ， Y=+ 3 ”。 注 2) 偏移值以贴片角度“ 0 ”为基准输入 。 例 ) 元件的贴片角度为“ 90 ”…
EPU 使用说明书 第 4 章 制作生产程序
4-72
例2) 以下面的元件为例，输入偏移值。数值的单位为“mm(毫米)”。
( (无色) => 引脚部、 (带颜色) => 模部、 (粗线) => 垫片)
贴片坐标点 激光高度
基板上的垫片 从上面看元件时 从横向(近前方向)看元件时
因贴片坐标点和激光定心的中心位置不同，如就此贴片会发生贴片偏移。因此，请将贴片坐标点
和激光定心的中心位置的偏移部分作为偏移值输入到“贴片偏移值”中。
无偏移值贴片时的情况如下：
激光定心的中心位置
在此例中，应输入其偏移值，以使引脚的尖端位于垫片的中央位置。
在“贴片偏移”栏中输入“X=-5.5、Y=-10”后，则按如下方法贴片。
5.5
3
10
2
2
5
5
2
EPU 使用说明书 第 4 章 制作生产程序
4-73
激光定心的中心位置
贴片坐标点
激光定心的中心位置
激光定心的中心位置
贴片坐标点

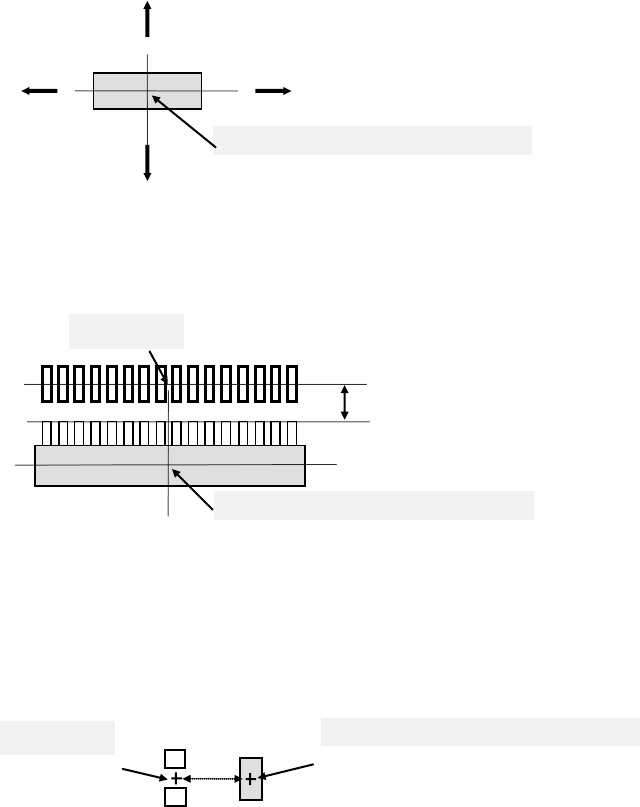

注 1) “贴片偏移”值，请输入从激光定心的中心位置到贴片坐标点的距离。
值的符号如下(箭头为到贴片坐标点的距离)
例) 按下图贴片时，将贴片偏移输入为“X=0，Y=+3”。
注 2) 偏移值以贴片角度“0”为基准输入。
例) 元件的贴片角度为“90”时，假定贴片角度为“0”，输入“贴片偏移值”。
在下列情况时(贴片角度“90”)，输入“X=0、Y=2”。
注 3) 偏移值的输入方法有在“元件数据”的“贴片偏移”中输入偏移值和在“贴片数据”的“X、
Y 坐标”上调整偏移值两种方法。
但在贴片数据中需要调整各个贴片点的偏移值。
因此，当 1 种元件的贴片点数量很多时，或不想变更贴片数据时，请在“元件数据”的“贴
片偏移”中输入偏移值。
注 4) 不同的元件，通过变更“元件数据”-“定心”的“激光高度”的值，有可能改变定心的中心
位置。
因此，有时不输入“贴片偏移”值而通过改变“激光高度”也能调整贴片位置。
但这种情况，需要把“激光高度”设置在能稳定定心的位置上。
+Y
+X
-
X
-Y
3
2
EPU 使用说明书 第 4 章 制作生产程序
4-74
(3) 元件层
设置同一贴片层内各元件的优先顺序。
该设置仅在进行优化顺序的生产时有效。
此外，与贴片层不同元件用完时不会进入暂停状态。
请在下拉式列表中显示的层1(优先度高)到层7(优先度低)选择设置。
(4) 速度
•
XY
从下拉列表（11 级别）上选择设置元件吸取后向贴片位置移动的 XY 加速度｡
•
Z下降速度(加速度)
从下拉列表（11 级别）上选择设置贴片位置的 Z 轴下降加速度（用于调整元件应力）。
•
Z上升速度(加速度)
从下拉列表（11 级别）上选择设置贴片位置的 Z 轴上升加速度（用于稳定元件位置）。
•
θ
速度 (计测时)
从下拉列表（10 级别）上选择设置
θ
旋转速度。
在贴片头持有元件的状态下，对 LA 测量旋转运行有効｡
设置激光识别时的
θ
轴加速度。
•
θ
速度 (计测外)
从下拉列表（10 级别）上选择设置
θ
旋转速度。
在贴片头持有元件的状态下，除 LA 测量旋转时以外，对所有旋转运行有効｡
设置除激光识别时以外的
θ
轴加速度。
(5) 2 段控制
设置是否进行贴片时吸嘴的上升、下降速度 2 级别控制。
调整设置为“是”时，要分别输入对上升、下降 2 级别进行控制的高度。
(6) 真空时间调整
对是否调整真空时间进行设置。
调整设置为“是”时，要以 ms 为单位输入“真空停止时间”、“真空停止校正值”、“吹气开始时
间”、“吹气持续时间”、“真空结束等待时间”的调整时间。
使用夹式吸嘴时，在贴片动作时不进行调整。
