EPU 使用说明书 第 4 章 制作生产程序
4-78
(4) 验证(选项)

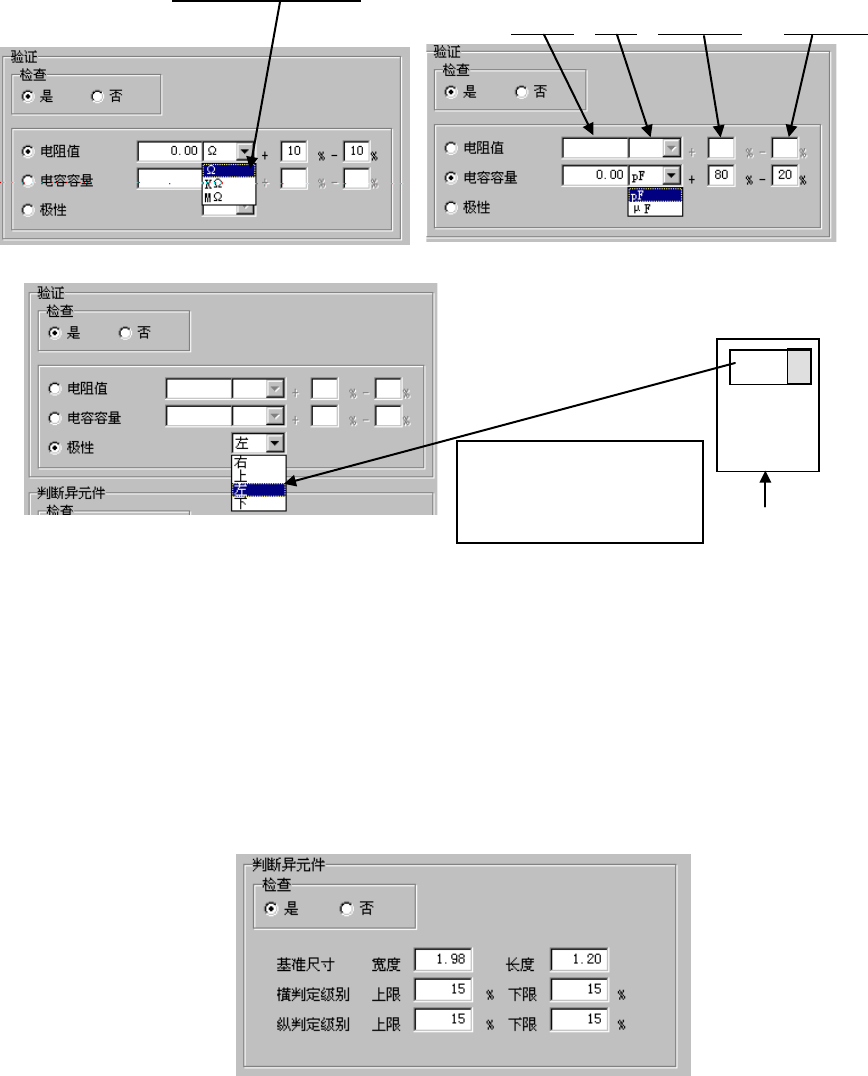

指定是否检查电阻值、电容器容量、极性，并设置其判定值。
可对生产前与元件用完后的最初元件进行元件验证检查。
主要用于检查元件的挂置错误。
电阻、电容的判定区域按基准值的百分比设置。
按基准值、单位、判定区域(上限、下限)的顺序进行设置。
极性、单位，请从下拉式列表中选择输入。
(5) 判断异元件
设置是否进行异类元件判断、实施时的基准尺寸、判断级别。
进行异类元件判断时，将检查定心时的元件的长宽尺寸。与设置值不一致时，即判断为异类元件
错误。
主要用于检查不同尺寸元件的挂置错误等。
检查与生产时的定心同时进行。
判断对象元件，要根据元件种类、定心方式的组合确定。
基准值 单位 判定上限 判定下限
主机侧
+
请设定相对于元件供给方
向(包装方式)
的元件正电
极的方向。
带式供料器
EPU 使用说明书 第 4 章 制作生产程序
4-79
（6） 吸取/贴片监视（选购项）
元件数据的【检查】里追加有吸取/贴片监视的动作指定。
图 4-1-5-2-6-2 元件数据：吸取/贴片监视选购项设置部分
请指定各元件的动作。（设置内容与贴片数据相同。）
表 4-1-5-2-6-1 元件数据：吸取/贴片监视设置项目
设置项目 说明
不摄像 不进行此贴片点的摄像。（默认）。
摄像 仅进行此贴片点相关的摄像。（不进行检查）
检查元件 进行摄像，实施元件有无检查。
录像
在贴片点上连续摄像贴片动作，可通过动画确认动作。
但是，由于贴片下降、上升速度被限制，生产速度会下降。
生产动作时，会参照元件数据与贴片数据两方面的设置进行吸取/贴片监视动作。如果贴片数
据与元件数据的指定不同，则执行其中功能较高的一方。详见下表所示。
表 4-1-5-2-6-2 动作的优先顺序 示例
No. 贴片数据 元件数据 生产动作
1 检查元件 摄像 检查元件
2 摄像 不摄像 摄像
3 不摄像 检查元件 检查元件
4 检查元件 录像 录像
EPU 使用说明书 第 4 章 制作生产程序
4-80
4-1-5-3 数据的初始化
在机器设置的功能中，有对元件数据编辑时的初始值重新设置项目进行限制的功能。
(使用说明书 表 7-4-8-3-2 限制元件数据编辑时的初始值重新设置项目)
在元件数据中，如果进行数据编辑，则会初始化其他项目。但是通过限制部分该功能，可以不
进行初始化而保持设置值。
根据设置，被限制的项目如下表所示。
表 4-1-5-3-1 元件数据编辑时的初始值重新设置项目
变更数据 要初始化的数据 被限制的数据
设置 OFF 时 设置 ON 时
元件种类
激光高度、元件形状、
吸取补偿量、
吸取 Z 速度、
自动示教、
贴片补偿量、
贴片偏移量、
贴片 XYZ
θ
速度、
芯片站立检查、
SOT 方向检查、
吸取位置偏移检查、
验证检查、
异元件检查
激光高度、
元件形状、
自动示教、
芯片站立检查、
SOT 方向检查、
吸取位置偏移检查、
验证检查、
异元件检查
吸取补偿量、
吸取 Z 速度、
贴片补偿量、
贴片偏移量、
贴片 XYZ
θ
速度
外形尺寸
元件吸取真空压、
吸嘴编号、
吸取补偿量、
吸取 Z 速度、
自动示教、
贴片补偿量、
贴片 XYZ
θ
速度、
异元件判定值、
吸取位置偏移检查
自动示教、
异元件判定值
元件吸取真空压、
吸嘴编号、
吸取补偿量、
吸取 Z 速度、
贴片补偿量、
贴片 XYZ
θ
速度、
吸取位置偏移检查
元件高度
激光高度、
芯片站立判定值、
吸取 Z 速度、
贴片 XYZ
θ
速度
激光高度、
芯片站立判定值
吸取 Z 速度、
贴片 XYZ
θ
速度
