EPU 使用说明书 第 4 章 制作生产程序 4- 80 4-1-5-3 数据的初始化 在机器设置的功 能中，有对元件数据编辑 时的初始值重新设置项目 进行限制 的功能。 ( 使用说明书 表 7-4-8-3-2 限制元件数据编辑 时的初始值重 新设置项目 ) 在元件数据中，如果进行数据编辑，则会初始化其他项目。但是通过限制部 分该功能，可以不 进行初始化而保 持设置值。 根据设置，被限 制的项目如下 表所示。 表 4-1-5-3-1 元…
EPU 使用说明书 第 4 章 制作生产程序
4-79
（6） 吸取/贴片监视（选购项）
元件数据的【检查】里追加有吸取/贴片监视的动作指定。

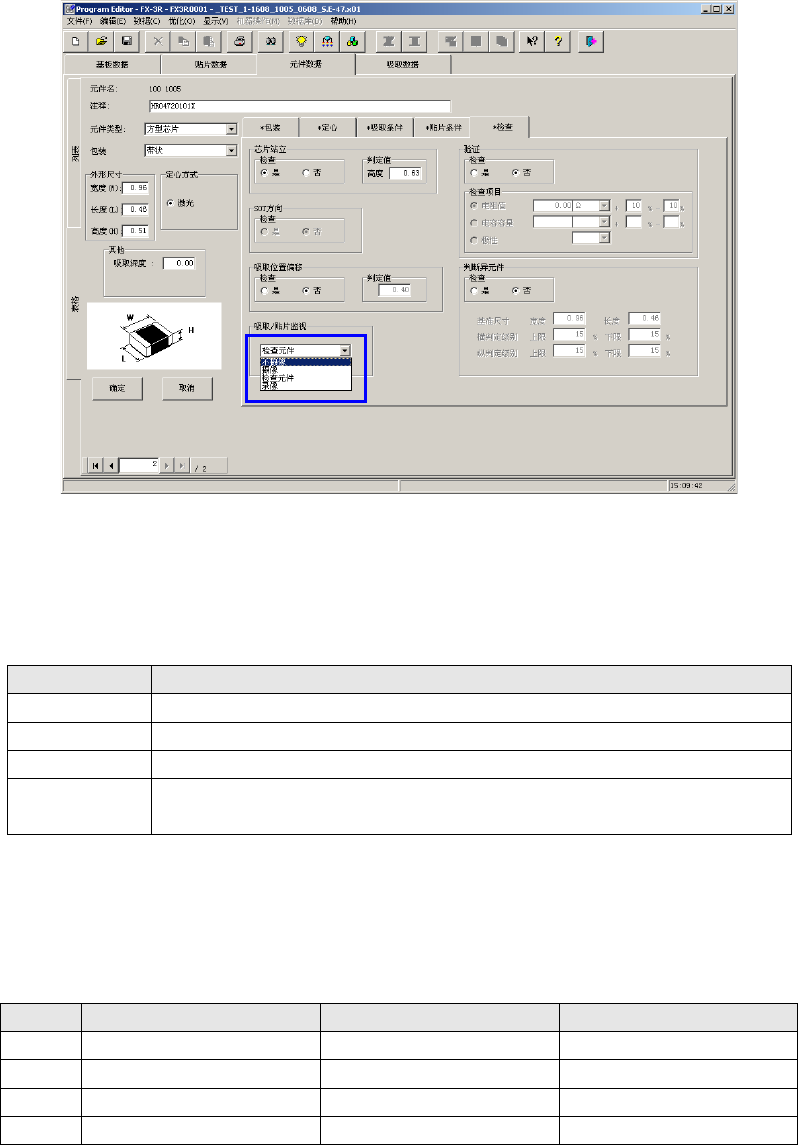

图 4-1-5-2-6-2 元件数据：吸取/贴片监视选购项设置部分
请指定各元件的动作。（设置内容与贴片数据相同。）
表 4-1-5-2-6-1 元件数据：吸取/贴片监视设置项目
设置项目 说明
不摄像 不进行此贴片点的摄像。（默认）。
摄像 仅进行此贴片点相关的摄像。（不进行检查）
检查元件 进行摄像，实施元件有无检查。
录像
在贴片点上连续摄像贴片动作，可通过动画确认动作。
但是，由于贴片下降、上升速度被限制，生产速度会下降。
生产动作时，会参照元件数据与贴片数据两方面的设置进行吸取/贴片监视动作。如果贴片数
据与元件数据的指定不同，则执行其中功能较高的一方。详见下表所示。
表 4-1-5-2-6-2 动作的优先顺序 示例
No. 贴片数据 元件数据 生产动作
1 检查元件 摄像 检查元件
2 摄像 不摄像 摄像
3 不摄像 检查元件 检查元件
4 检查元件 录像 录像
EPU 使用说明书 第 4 章 制作生产程序
4-80
4-1-5-3 数据的初始化
在机器设置的功能中，有对元件数据编辑时的初始值重新设置项目进行限制的功能。
(使用说明书 表 7-4-8-3-2 限制元件数据编辑时的初始值重新设置项目)
在元件数据中，如果进行数据编辑，则会初始化其他项目。但是通过限制部分该功能，可以不
进行初始化而保持设置值。
根据设置，被限制的项目如下表所示。
表 4-1-5-3-1 元件数据编辑时的初始值重新设置项目
变更数据 要初始化的数据 被限制的数据
设置 OFF 时 设置 ON 时
元件种类
激光高度、元件形状、
吸取补偿量、
吸取 Z 速度、
自动示教、
贴片补偿量、
贴片偏移量、
贴片 XYZ
θ
速度、
芯片站立检查、
SOT 方向检查、
吸取位置偏移检查、
验证检查、
异元件检查
激光高度、
元件形状、
自动示教、
芯片站立检查、
SOT 方向检查、
吸取位置偏移检查、
验证检查、
异元件检查
吸取补偿量、
吸取 Z 速度、
贴片补偿量、
贴片偏移量、
贴片 XYZ
θ
速度
外形尺寸
元件吸取真空压、
吸嘴编号、
吸取补偿量、
吸取 Z 速度、
自动示教、
贴片补偿量、
贴片 XYZ
θ
速度、
异元件判定值、
吸取位置偏移检查
自动示教、
异元件判定值
元件吸取真空压、
吸嘴编号、
吸取补偿量、
吸取 Z 速度、
贴片补偿量、
贴片 XYZ
θ
速度、
吸取位置偏移检查
元件高度
激光高度、
芯片站立判定值、
吸取 Z 速度、
贴片 XYZ
θ
速度
激光高度、
芯片站立判定值
吸取 Z 速度、
贴片 XYZ
θ
速度
EPU 使用说明书 第 4 章 制作生产程序
4-81
4-1-6 吸取数据
可指定供给各元件的位置和吸取位置。
安装在供料器台上的元件供给装置，有带状供料器、管状供料器、散件供料器。
其次，供料器台架中有机械式台架和电动式台架。
若是机械式台架可使用机械式供料器，若是电动式台架则可使用电动式供料器。
为机械式台架时，1个供料器台架上有59处孔用来安装供料器，位于供料器前端的销子所插入的
孔的编号就是该供料器的配置编号。
为电动式台架时，１个供料器台架上有30条轨道，安装了供料器的轨道之编号就是吸取数据的配
置编号。

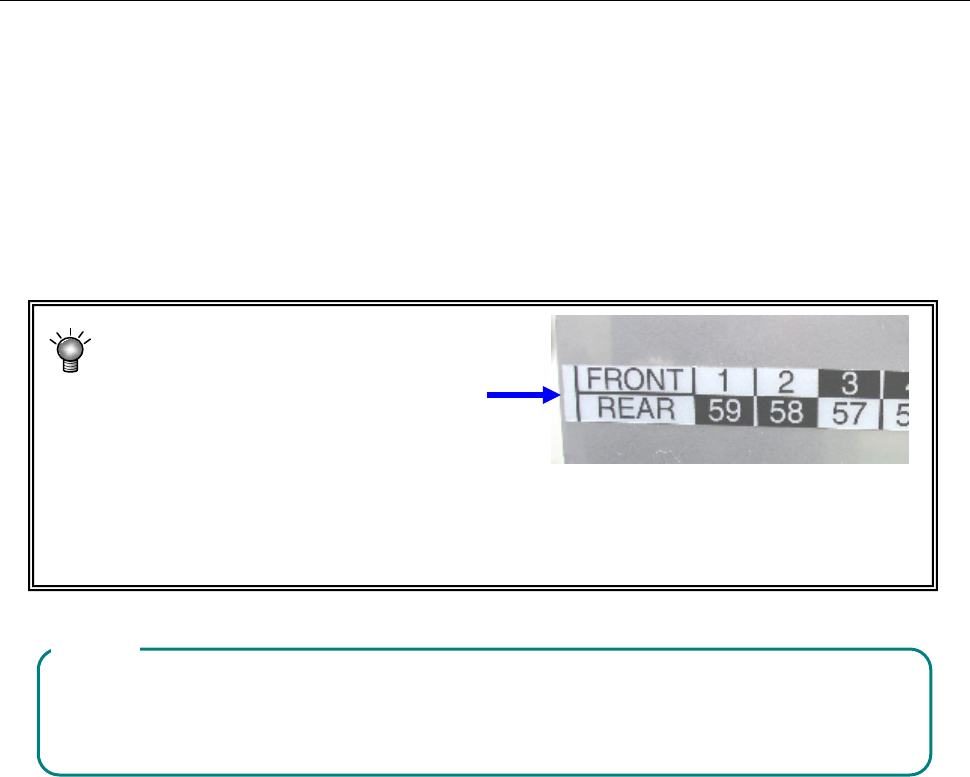

※ 供料器台架上标有上下 2 排编号。
安装在前面时，上排编号为供料器的
设置编号，安装在后面时，下排编号
为供料器的设置编号。
※ 吸取位置根据优化自动配置，在下列情况时，请用手动进行配置。
●固定供料器的配置时。
●进行优化后，变更供料器的配置时。
当读入其他机型的生产程序文件时，有的机型基准坐标不相同，有时需要重新计算吸取
数据中的吸取坐标。
因此，如果读入其他机种的生产程序时，务必确认吸取坐标。
注意:
