EPU 使用说明书 第 4 章 制作生产程序 4- 83 例 ) 配置 在左前 41 号示例 。 1) 在表格画面 中的操作 ①在表格画面上 ，从“供应”下拉式列表 中选择“左前” 。 ②输入供应“位 置” 41 。 2) 在列表画面 中的操作 ①用 鼠标右键单击 此处 ，在列表中单 击“左前（ 1 ）” 。 ②用键盘输入“ 41 ” 。
EPU 使用说明书 第 4 章 制作生产程序
4-82
4-1-6-1 吸取数据画面的显示
显示吸取数据时，将先打开列表画面。

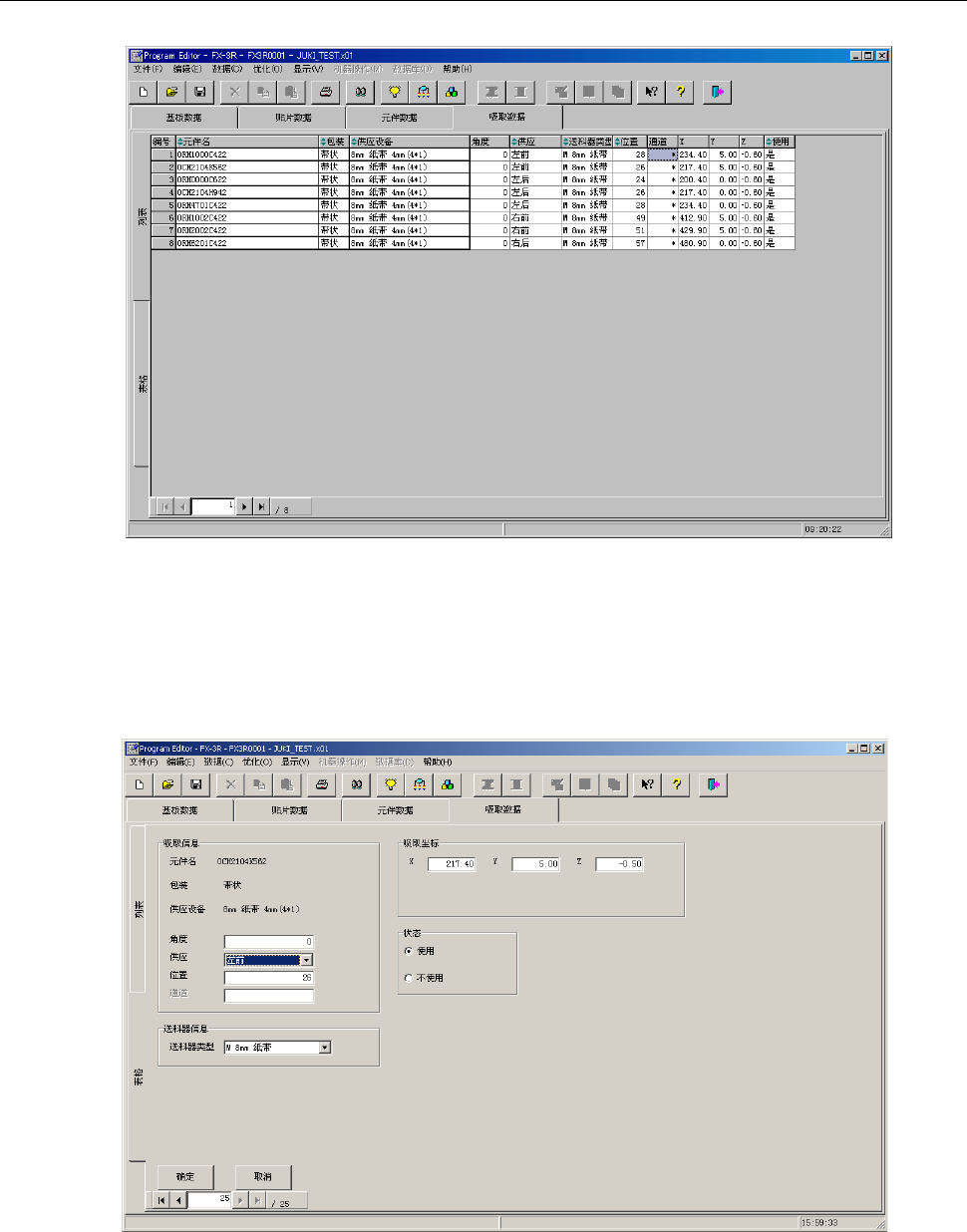

图 4-1-6-1-1 吸取数据 列表画面
在列表画面中选择“表格”选项卡，或双击列表画面，即可打开如下显示焦点所在行数据的表格
画面。
元件名、包装、供应设备分别显示贴片数据及元件数据中所输入的数值。
可在表格画面中编辑“角度”、“供应”、“位置”、“通道”、“吸取坐标”、“状态” 、
“供料器类型”7个项目。
图 4-1-6-1-2 吸取数据 表格画面
EPU 使用说明书 第 4 章 制作生产程序
4-83

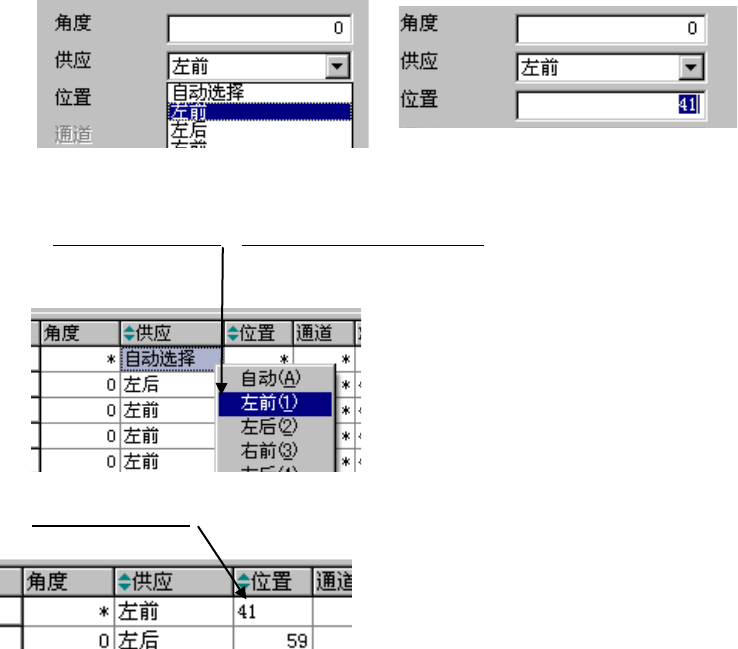

例) 配置在左前 41
号示例
。
1)在表格画面中的操作
①在表格画面上，从“供应”下拉式列表中选择“左前”。
②输入供应“位置”41。
2)在列表画面中的操作
①用鼠标右键单击此处，在列表中单击“左前（1）”。
②用键盘输入“41”。
EPU 使用说明书 第 4 章 制作生产程序
4-84
因带状供料器的宽度，所占有的供料器台安装孔的范围不同。
带状供料器、散件供料器的种类 占有的供料器安装孔数
8mm 2
12mm 3
16mm 3
24mm 4
32mm 5
44mm 8
56mm 8
散件供料器 2
因此，使用8mm带状供料器时，1个供料器台最多可配置30个供料器，而使用32mm供料器时最多可
以配置12个。
电动式供料器的种类
占有的供料器安装孔数
8mm S（单轨） 1
8mm D（双轨） 1
12mm 1
16mm 2
24mm 2
32mm 3
44mm 3
56mm 4
因此，使用8mm单通道供料器时，1个供料器台最多可配置30个供料器。
在 8mm 双轨电子送料器上，不能使用尺寸为 0402 的元件。
注意 :
