EPU 使用说明书 第 4 章 制作生产程序 4- 87 XY ，请设置放入 元件后的框的 中心坐标，而不是元件中心。 ※ XY 或 Z 的吸取位置不 正确时，易 发生芯片站立 和吸取错误等。 (7) 状态（使用） 对生产进行时， 是否使用该元件的供给装 置进行设置。 初始设置为“使用”。 （在列表画面中 为“是（ YES ）”。要变更时，请按 [F2] 键或单击 鼠标右键进行变 更。） 有多个元件供给 装置 ( 供料器等 ) 时， 请…
EPU 使用说明书 第 4 章 制作生产程序
4-86
(4) 供料器类型
（必须设置为 8mm 双轨电子送料器）
电动类型中，元件数据的供应装置设置为“8mm 纸带”或“8mm 压纹带”时，吸取数据的供料器
类型可选择“E 8mmS”（ 单轨）或“E 8mmD”（ 双轨）。

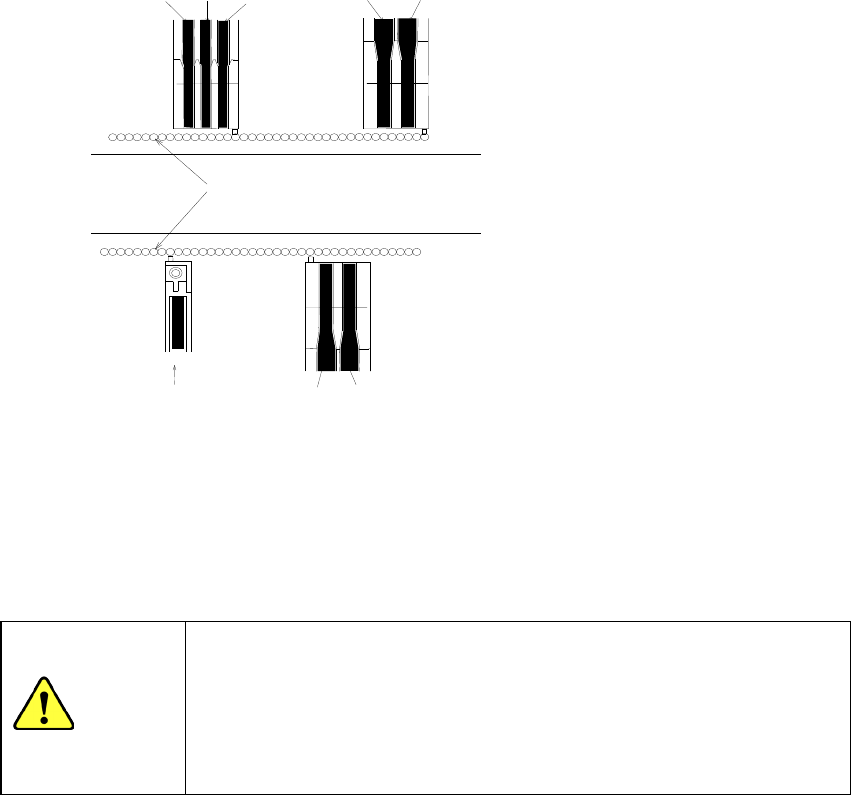

(5) 通道
选择管状供料器或8mm双轨电子送料器的通道编号。
通道号的顺序：前面、后面均为面向机器从左到右按顺序为1，2。
(6) 吸取坐标
指定吸取位置的XY和Z坐标。
输入供应、位置项目后即可自动计算并显示。
另外，需要微调时，请通过示教进行。
● 为了防止人身伤害，示教时切勿将手放入装置内部，也不要将脸和
头靠近装置。
● 在尚未进行过供料器台架识别的情况下(返回原点后或台架上升
后)进行示教时，贴片头会横越供给装置的上方。因此请勿将手和
脸等伸入或靠近装置内。
● 使用 HMS 时，切勿使激光直接或通过镜面物体反射进入眼内。
注意
通道 3
通道 2
通道 1
通道 2
通道 1
送料器安装孔
传送通道
R-1
39
R-1
39
通道 1
通道 1
通道 2
EPU 使用说明书 第 4 章 制作生产程序
4-87
XY，请设置放入元件后的框的
中心坐标，而不是元件中心。
※ XY 或 Z 的吸取位置不正确时，易发生芯片站立和吸取错误等。
(7) 状态（使用）
对生产进行时，是否使用该元件的供给装置进行设置。
初始设置为“使用”。
（在列表画面中为“是（YES）”。要变更时，请按[F2]键或单击鼠标右键进行变更。）
有多个元件供给装置(供料器等)时，请指定在本次生产中所使用的供应装置。
有多个供给装置时，设置为“不使用（No）”的供应装置不作为代替使用。
(8) 供料器信息
在供料器信息的供料器类型中选择要使用的供料器种類。
如果在供应位置上安装的是机械式台架，可以选择机械式供料器的类型。
如果安装的是电动式台架，可以选择电动式供料器的类型。
机械式类型名称的前面显示“M”。电动式类型名称的前面显示“E”。
如允许选择多个类型时，在下拉菜单中选择要使用的供料器类型。
图 4-1-6-2-1 吸取数据 机械式供料器类型
图 4-1-6-2-2 吸取数据 电动式供料器类型
框
元件
框的中心
元件中心
供应装置
EPU 使用说明书 第 4 章 制作生产程序
4-88
4-1-7 数据完成状态
检查数据的完成状态。若未完成则不能进行优化。
从菜单栏中单击“数据”/“数据完成状态”后，会显示如下画面。
图 4-1-7-1 数据完成状态
如果记录总数和完成数目一致，则表示数据已完成，在完成的“( )”中显示“*”。
另外,“吸取数据”及记录总数为0的项目，即使不显示“*”，也被看作完成。
有未完成的项目时，请完成该项目。
